Дифференциал (задний) — HITACHI LX80-5

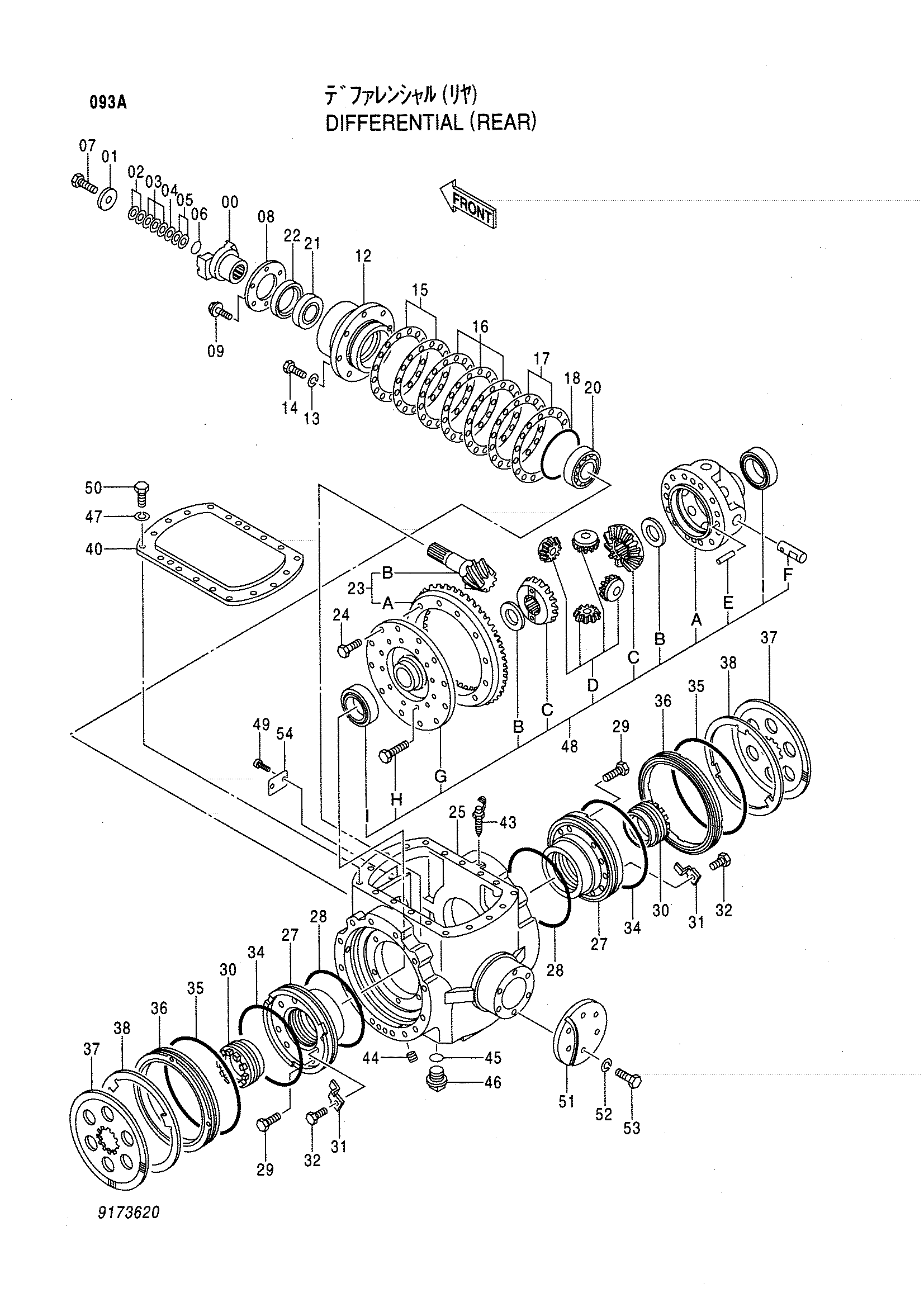

Заводская схема «Дифференциал (задний)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9173620 | Дифференциал | 1 | |
| 00 | 2033969 | Вилка | 1 |
| 01 | 4211263 | Фиксатор | 1 |
| 02 | 4211133 | Регулировочная шайба 0.1 | 2 |
| 03 | 4211134 | Регулировочная шайба 0.2 | 3 |
| 04 | 4211135 | Регулировочная шайба 0.5 | 1 |
| 05 | 4235029 | Регулировочная шайба 0.05 | 2 |
| 06 | 4023593 | Уплотнительное кольцо | 1 |
| 07 | J931835 | Болт | 1 |
| 08 | 4301282 | Пластина | 1 |
| 09 | J010816 | Болт с шайбой | 6 |
| 12 | 2033938 | Каге R | 1 |
| 13 | A590912 | Пружинная шайба | 8 |
| 14 | J931235 | Болт | 8 |
| 15 | 4301283 | Регулировочная шайба 0.1 | 2 |
| 16 | 4301284 | Регулировочная шайба 0.2 | 3 |
| 17 | 4301285 | Регулировочная шайба 0.5 | 2 |
| 18 | A811135 | Уплотнительное кольцо | 1 |
| 20 | 943769 | Роликовый подшипник | 1 |
| 21 | 923922 | Роликовый подшипник | 1 |
| 22 | 4178054 | Масляное уплотнение | 1 |
| 23 | 7025715 | Шестерня в сборе | 1 |
| 24 | J931630 | Болт | 12 |
| 25 | 1026206 | Корпус задний | 1 |
| 27 | 2042751 | Фланец | 2 |
| 28 | A811210 | Уплотнительное кольцо | 2 |
| 29 | J931235 | Болт | 12 |
| 30 | 3033249 | Гайка | 2 |
| 31 | 4406101 | Ограничитель | 2 |
| 32 | J931016 | Болт | 2 |
| 34 | 4301292 | Уплотнение кольцо | 2 |
| 35 | 4404713 | Уплотнение кольцо | 2 |
| 36 | 3083288 | Поршень | 2 |
| 37 | 2034112 | Пластина фрикционный | 2 |
| 38 | 3061753 | Пластина диск | 2 |
| 40 | 3061752 | Крышка | 1 |
| 43 | 4191850 | Воздушный клапан | 2 |
| 44 | 94-2013 | Пробка | 2 |
| 45 | A811030 | Уплотнительное кольцо | 1 |
| 46 | J75386 | Пробка | 1 |
| 47 | A590912 | Пружинная шайба | 18 |
| 48 | 9114676 | Дифференциал в сборе | 1 |
| 48A | 2033968 | Корпус шестерня | 1 |
| 48B | 4301289 | Упорная пластина | 2 |
| 48C | 3060584 | Шестерня бевел | 2 |
| 48D | 3035287 | Ведущая шестерня бевел | 4 |
| 48E | 4302283 | Палец | 4 |
| 48F | 4339464 | Палец | 4 |
| 48G | 3061419 | Фланец | 1 |
| 48H | J901465 | Болт | 12 |
| 48I | 4178055 | Роликовый подшипник | 2 |
| 49 | M492564 | Приводной винт | 2 |
| 50 | J931225 | Болт | 18 |
| 51 | 4301296 | Пластина | 1 |
| 52 | A590912 | Пружинная шайба | 6 |
| 53 | J931240 | Болт | 6 |
| 54 | 3053559 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
