Лестница и крыло <оне-сеатер стальной кабина> — HITACHI LX80-5

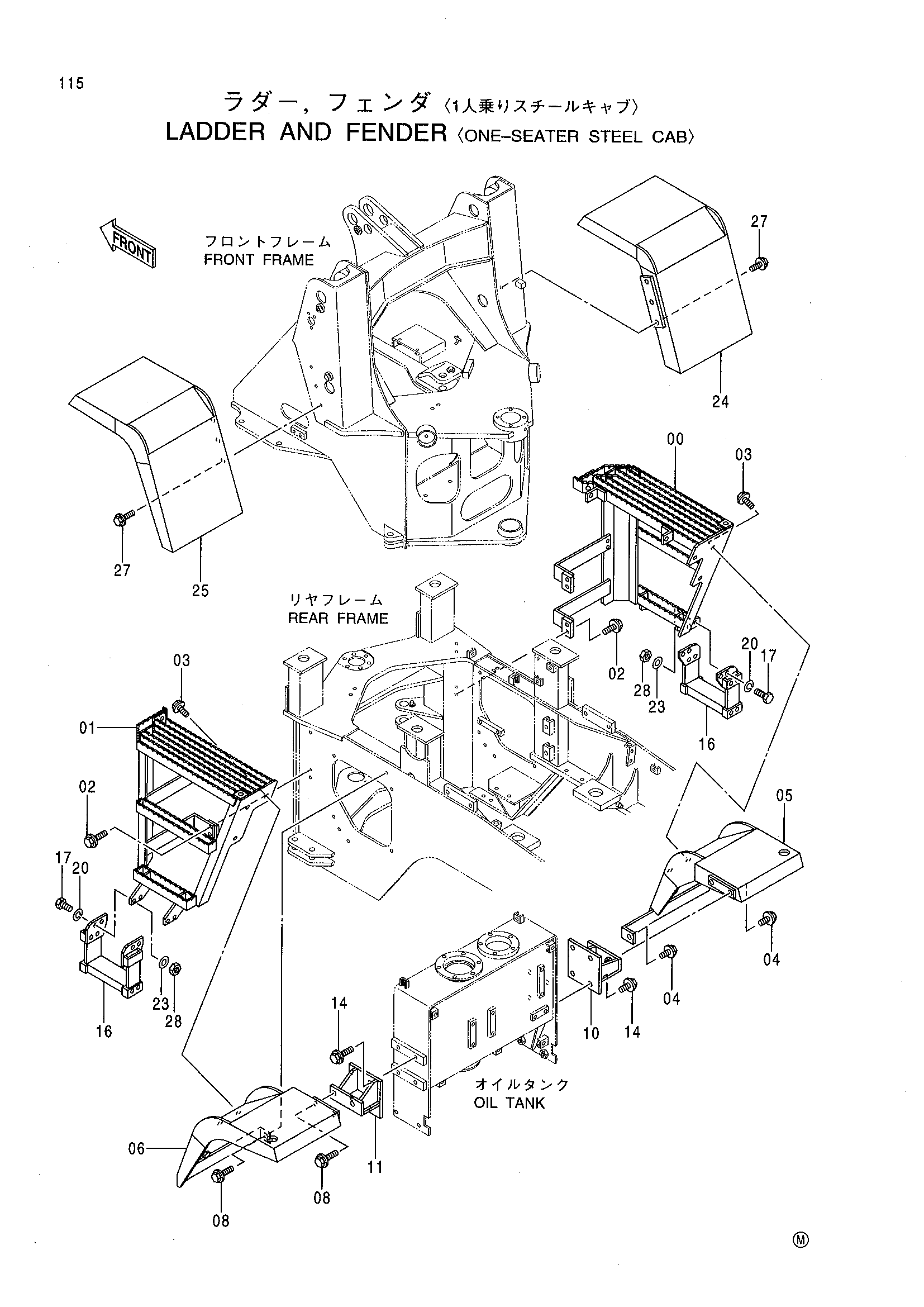

Заводская схема «Лестница и крыло <оне-сеатер стальной кабина>» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036508 | Лестница | 1 |
| 01 | 7036512 | Лестница | 1 |
| 02 | J021260 | Болт с шайбой | 8 |
| 03 | J021225 | Болт с шайбой | 6 |
| 04 | J021245 | Болт с шайбой | 3 |
| 05 | 7036536 | Крыло | 1 |
| 06 | 7036534 | Крыло | 1 |
| 08 | J021245 | Болт с шайбой | 3 |
| 10 | 7036539 | Кронштейн | 1 |
| 11 | 8076038 | Кронштейн | 1 |
| 14 | J021225 | Болт с шайбой | 8 |
| 16 | 4420016 | Ступень | 2 |
| 17 | J901230 | Болт | 8 |
| 20 | A590912 | Пружинная шайба | 8 |
| 23 | A590112 | Плоская шайба | 8 |
| 24 | 7036563 замена: 7039566 | Крыло | 1 |
| 24 | 7039566 | Крыло | 1 |
| 25 | 7036564 замена: 7039643 | Крыло | 1 |
| 25 | 7039643 | Крыло | 1 |
| 27 | J021235 | Болт с шайбой | 6 |
| 28 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
