Трансмиссия (1/3) — HITACHI LX80-5

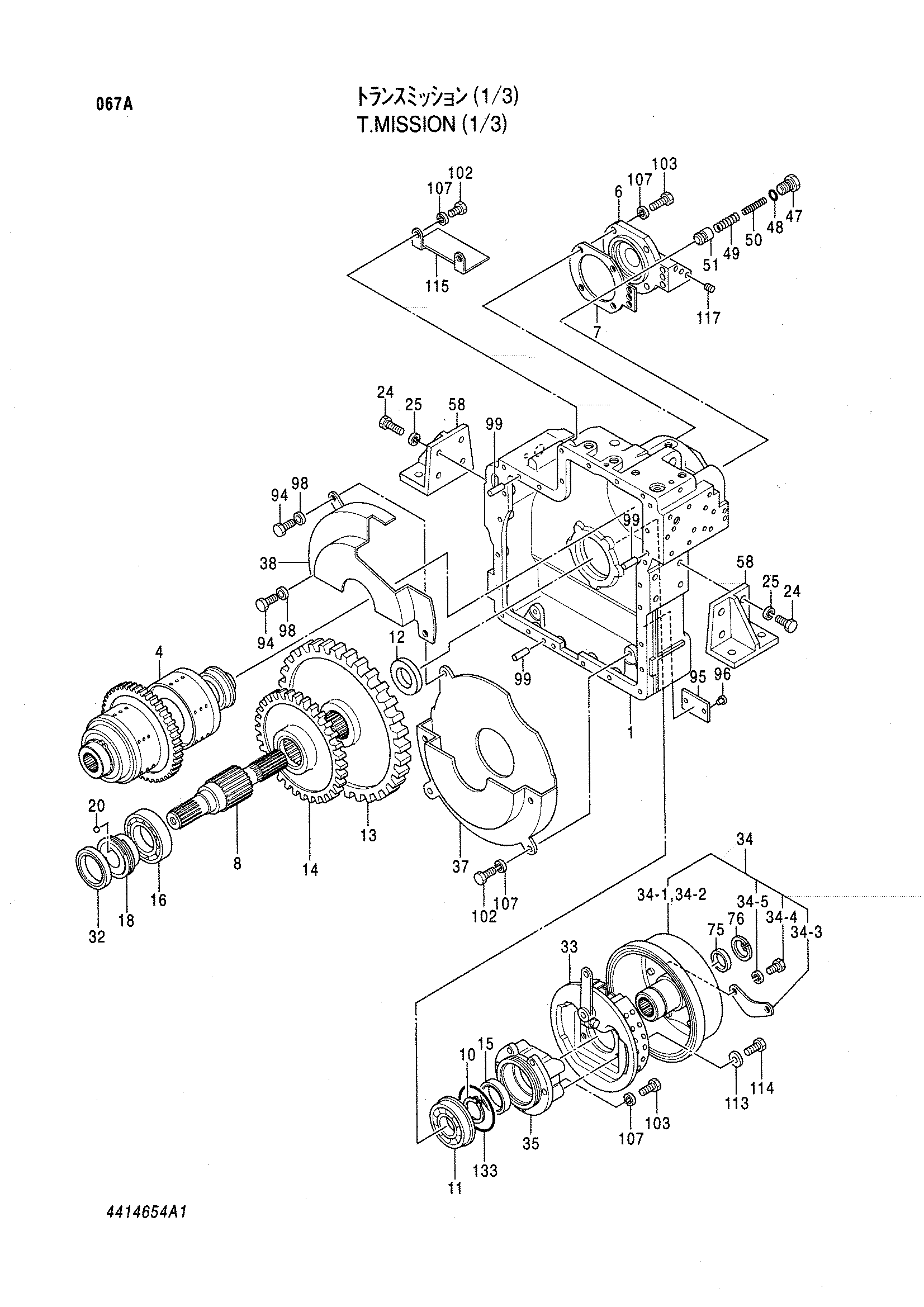

Заводская схема «Трансмиссия (1/3)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4414654 | Трансмиссия | 1 | |
| 1 | 4437809 | Корпус | 1 |
| 4 | 4437849 | Муфта | 1 |
| 6 | 4342425 | Крышка | 1 |
| 7 | 4342426 | Прокладка | 1 |
| 8 | 4342427 | Вал | 1 |
| 10 | 959499 | Стопорное кольцо | 1 |
| 11 | 4438291 | Шариковый подшипник | 1 |
| 12 | 4342428 | Проставка | 1 |
| 13 | 4437850 | Шестерня | 1 |
| 14 | 4437851 | Шестерня | 1 |
| 15 | 4342380 | Масляное уплотнение | 1 |
| 16 | 943768 | Шариковый подшипник | 1 |
| 18 | 4342469 | Шестерня | 1 |
| 20 | 4342369 | Шарик | 1 |
| 24 | M111640 | Болт | 8 |
| 25 | A590916 | Пружинная шайба | 8 |
| 32 | 4342480 | Масляное уплотнение | 1 |
| 33 | 4437818 | Тормоз | 1 |
| 34 | 4342471 | Крышка | 1 |
| 34-3 | 4438299 | Пластина | 1 |
| 34-4 | J921235 | Болт | 6 |
| 34-5 | A590912 | Пружинная шайба | 6 |
| 35 | 4342437 | Корпус | 1 |
| 37 | 4342472 | Кожух | 1 |
| 38 | 4342439 | Кожух | 1 |
| 47 | 4342483 | Пробка | 1 |
| 48 | 4437822 | Уплотнительное кольцо | 1 |
| 49 | 4437823 | Пружина | 1 |
| 50 | 4437824 | Пружина | 1 |
| 51 | 4437825 | Поршень | 1 |
| 58 | 4385725 | Кронштейн | 2 |
| 75 | 4342361 | Колпачок | 1 |
| 76 | 991722 | Стопорное кольцо | 1 |
| 94 | J900812 | Болт | 3 |
| 95 | 4437852 | Информационная табличка | 1 |
| 96 | 4319676 | Заклёпка | 2 |
| 98 | A590108 | Плоская шайба | 3 |
| 99 | 4342503 | Палец | 3 |
| 102 | J921016 | Болт | 4 |
| 103 | J921030 | Болт | 9 |
| 107 | A590910 | Пружинная шайба | 13 |
| 113 | 4298465 | Плоская шайба | 4 |
| 114 | M111436 | Болт | 4 |
| 115 | 4342452 | Крышка | 1 |
| 117 | 94-2010 | Пробка | 6 |
| 133 | 4438296 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
