Передний консоль (правый) <тво-сеатер стальной кабина> — HITACHI LX80-5

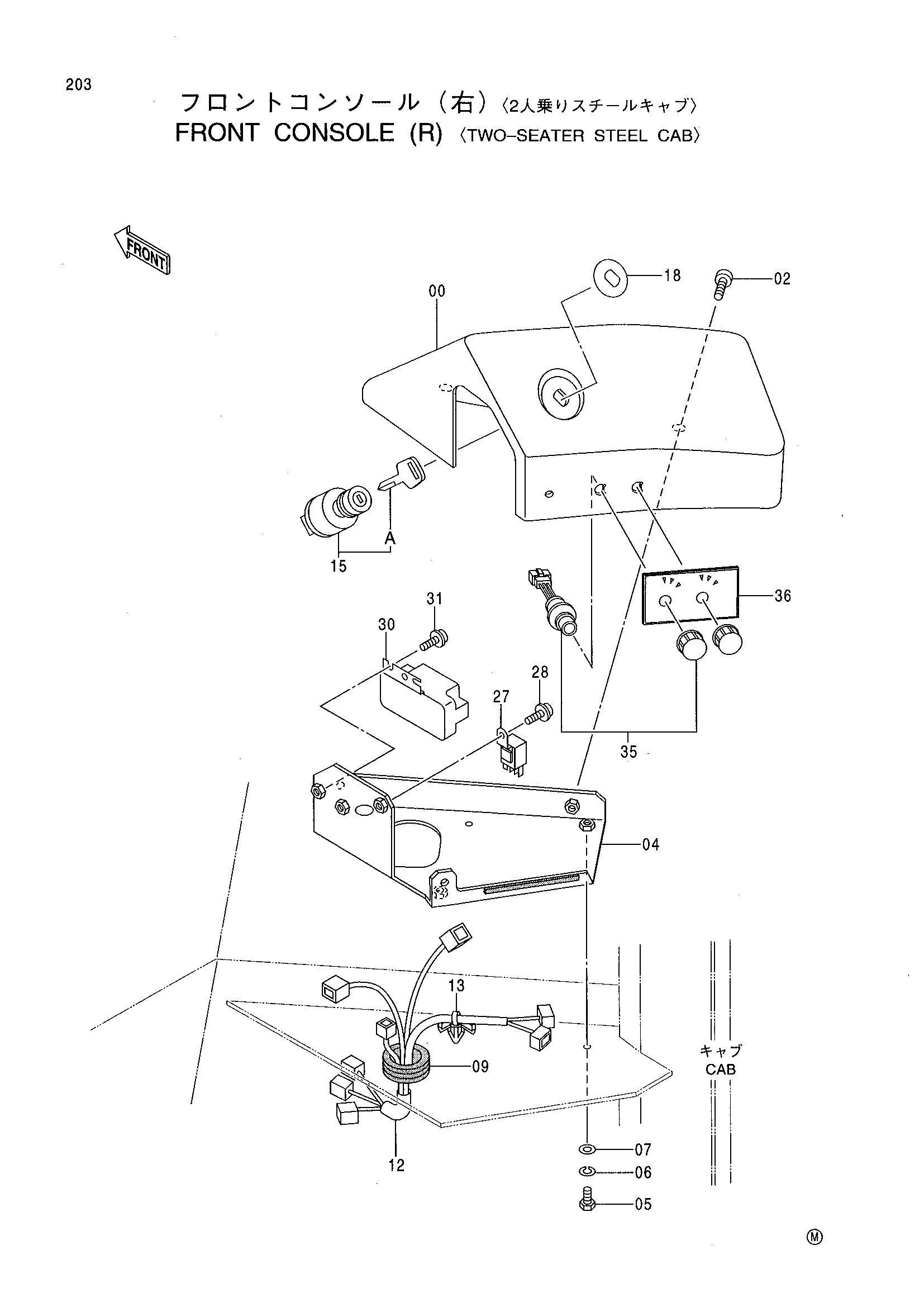

Заводская схема «Передний консоль (правый) <тво-сеатер стальной кабина>» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9192319 | Консоль | 1 |
| 02 | J650616 | Винт | 3 |
| 04 | 7039042 | Правый кронштейн | 1 |
| 05 | J900816 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 09 | 4279630 | Резиновая втулка | 1 |
| 12 | 3085494 | Жгут проводов | 1 |
| 13 | 4254600 | Зажим | 1 |
| 18 | 4423666 | Информационная табличка | 1 |
| 27 | 4414207 | Реле | 1 |
| 28 | J460614 | Винт с шайбой | 1 |
| 30 | 4426358 | Реле | 1 |
| 31 | J460614 | Винт с шайбой | 2 |
| 35 | 4295959 | Выключатель поворотный | 2 |
| 36 | 4439943 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
