Рулевое управление трубопроводы (2) — HITACHI LX80-5

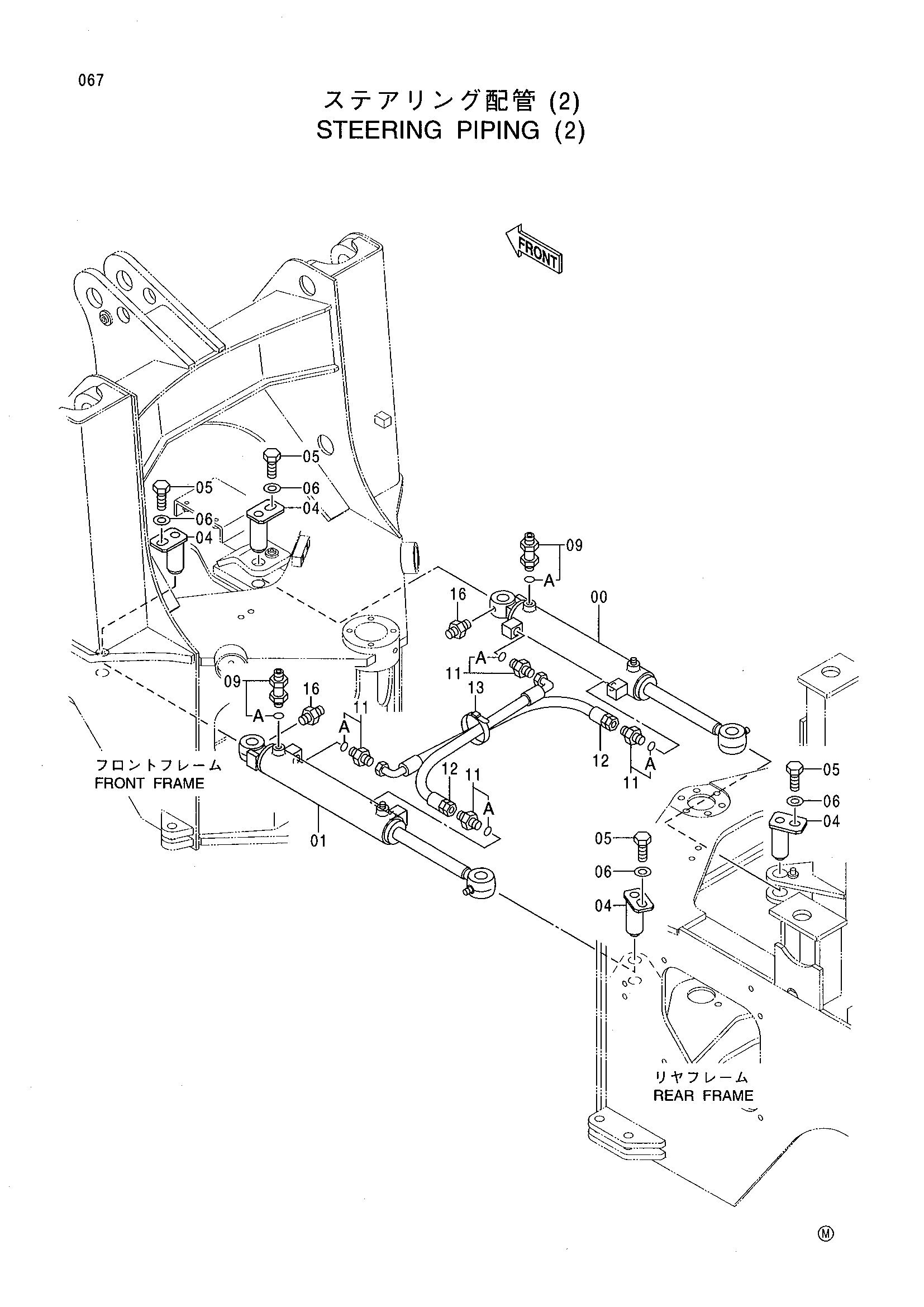

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416985 | Гидроцилиндр рулевого управления | 1 |
| 01 | 4416938 | Гидроцилиндр рулевого управления | 1 |
| 04 | 8039166 | Палец | 4 |
| 05 | J901220 | Болт | 4 |
| 06 | 4183252 | Шайба | 4 |
| 09 | 4199247 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4304436 | Шланг | 2 |
| 13 | 4055312 | Ленточный зажим | 1 |
| 16 | 4298744 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
