Топливный бак — HITACHI LX80-5

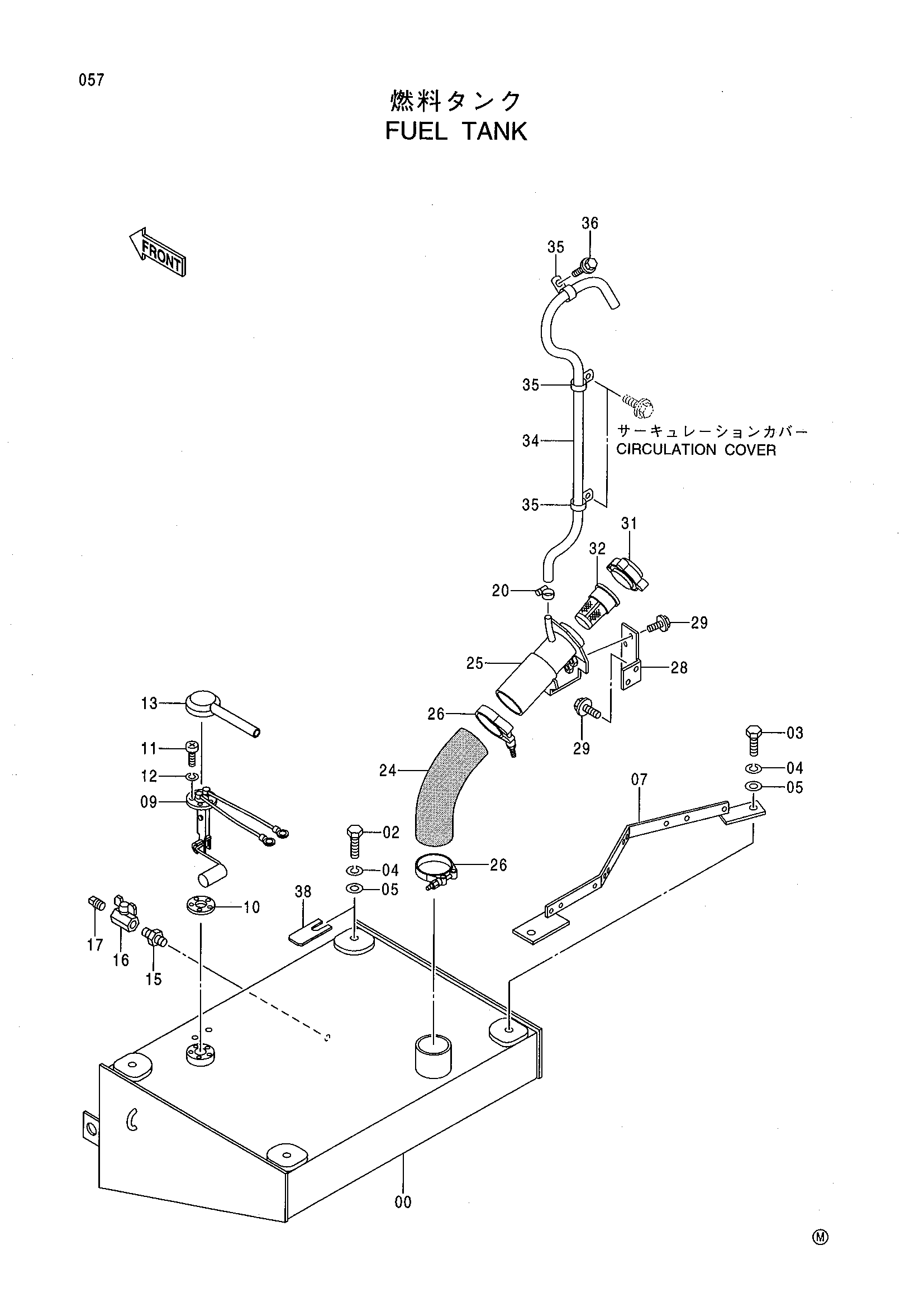

Заводская схема «Топливный бак» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018231 | Топливный бак | 1 |
| 02 | J901650 | Болт | 2 |
| 03 | J901640 | Болт | 2 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | 4114405 | Шайба | 4 |
| 07 | 8075391 | Кронштейн | 1 |
| 09 | 4416375 | Поплавок | 1 |
| 10 | 4504289 | Манжета | 1 |
| 11 | M430510 | Винт | 5 |
| 12 | A590905 | Пружинная шайба | 5 |
| 13 | 4207240 | Колпачок | 1 |
| 15 | 94-1701 | Адаптер | 1 |
| 16 | 4374265 | Шаровой клапан | 1 |
| 17 | 94-2022 | Пробка | 1 |
| 20 | 4514700 | Зажим шланг | 1 |
| 24 | 4414910 | Резиновый шланг | 1 |
| 25 | 8077431 | Трубка топливный | 1 |
| 26 | 4282484 | Хомут шланга | 2 |
| 28 | 4425056 | Кронштейн | 1 |
| 29 | J021025 | Болт с шайбой | 4 |
| 31 | 4363380 | Колпачок | 1 |
| 32 | 4279093 | Фильтр | 1 |
| 34 | 4433989 | Топливный шланг | 1 |
| 35 | 4190273 | Зажим | 3 |
| 36 | J021025 | Болт с шайбой | 1 |
| 38 | 4436186 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
