Отопитель, кондиционер. (базовый) — HITACHI LX80-5

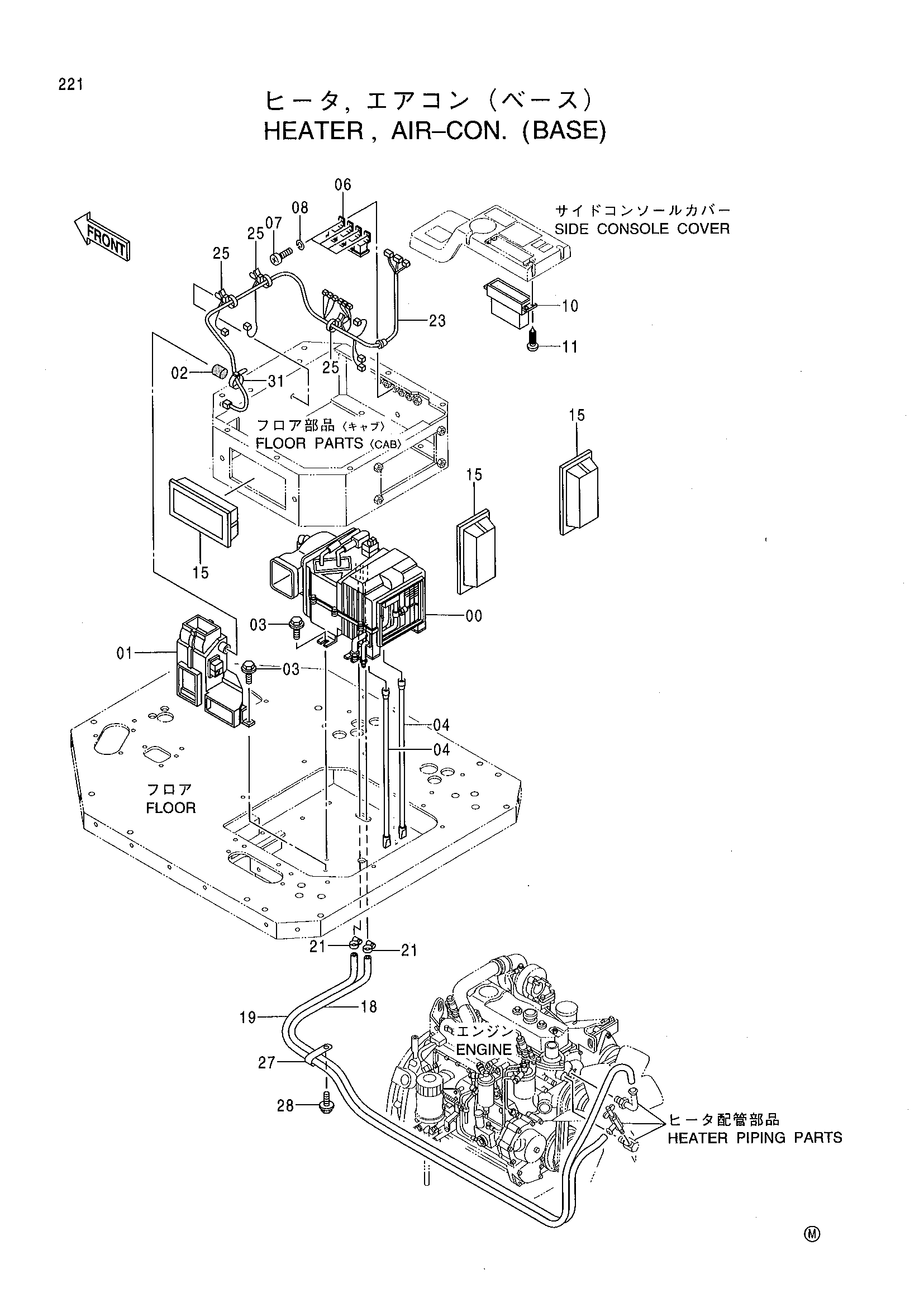

Заводская схема «Отопитель, кондиционер. (базовый)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4414594 | Блок | 1 |
| 01 | 4361107 | Короб | 1 |
| 02 | 4344546 | Пробка | 1 |
| 03 | J021025 | Болт с шайбой | 8 |
| 04 | 4281507 | Шланг | 2 |
| 06 | 4382860 | Реле | 4 |
| 07 | M430613 | Винт | 4 |
| 08 | A590906 | Пружинная шайба | 4 |
| 10 | 4361106 | Контроллер | 1 |
| 11 | 4340997 | Самонарезающий винт | 4 |
| 15 | 4251527 | Фильтр | 3 |
| 18 | 4430712 | Водяной шланг | 1 |
| 19 | 4430709 | Водяной шланг | 1 |
| 21 | 4514699 | Хомут шланга | 2 |
| 23 | 2043701 | Жгут проводов | 1 |
| 25 | 4254600 | Зажим | 3 |
| 27 | 4192034 | Зажим | 1 |
| 28 | J011016 | Болт с шайбой | 1 |
| 31 | 4055312 | Зажим лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
