Передний гидроцилиндр (хи-лифт) — HITACHI LX80-5

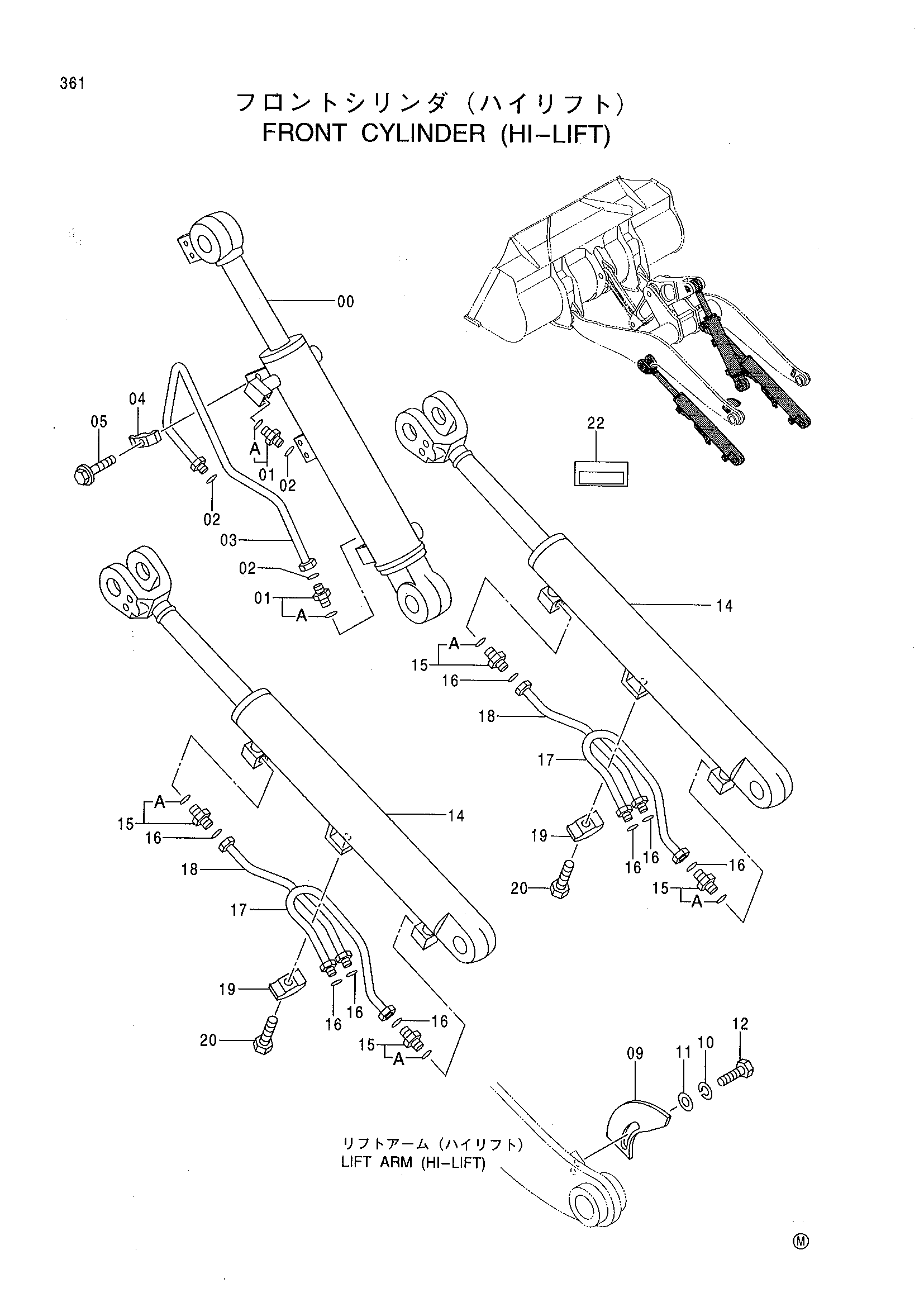

Заводская схема «Передний гидроцилиндр (хи-лифт)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4362530 | Гидроцилиндр ковша | 1 |
| 01 | 4189619 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 3 |
| 03 | 8059897 | Трубка | 1 |
| 04 | 4190125 | Хомут трубки | 1 |
| 05 | J011245 | Болт с шайбой | 1 |
| 09 | 4214593 | Пластина | 1 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | A590112 | Плоская шайба | 2 |
| 12 | J901225 | Болт | 2 |
| 14 | 4416533 | Гидроцилиндр рукояти | 2 |
| 15 | 4189619 | Адаптер | 4 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 8 |
| 17 | 8055845 | Трубка | 2 |
| 18 | 8075609 | Трубка | 2 |
| 19 | 4189858 | Хомут трубки | 2 |
| 20 | J011245 | Болт с шайбой | 2 |
| 22 | 4445223 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
