Погрузчик рычаг управления (4TH) — HITACHI LX80-5

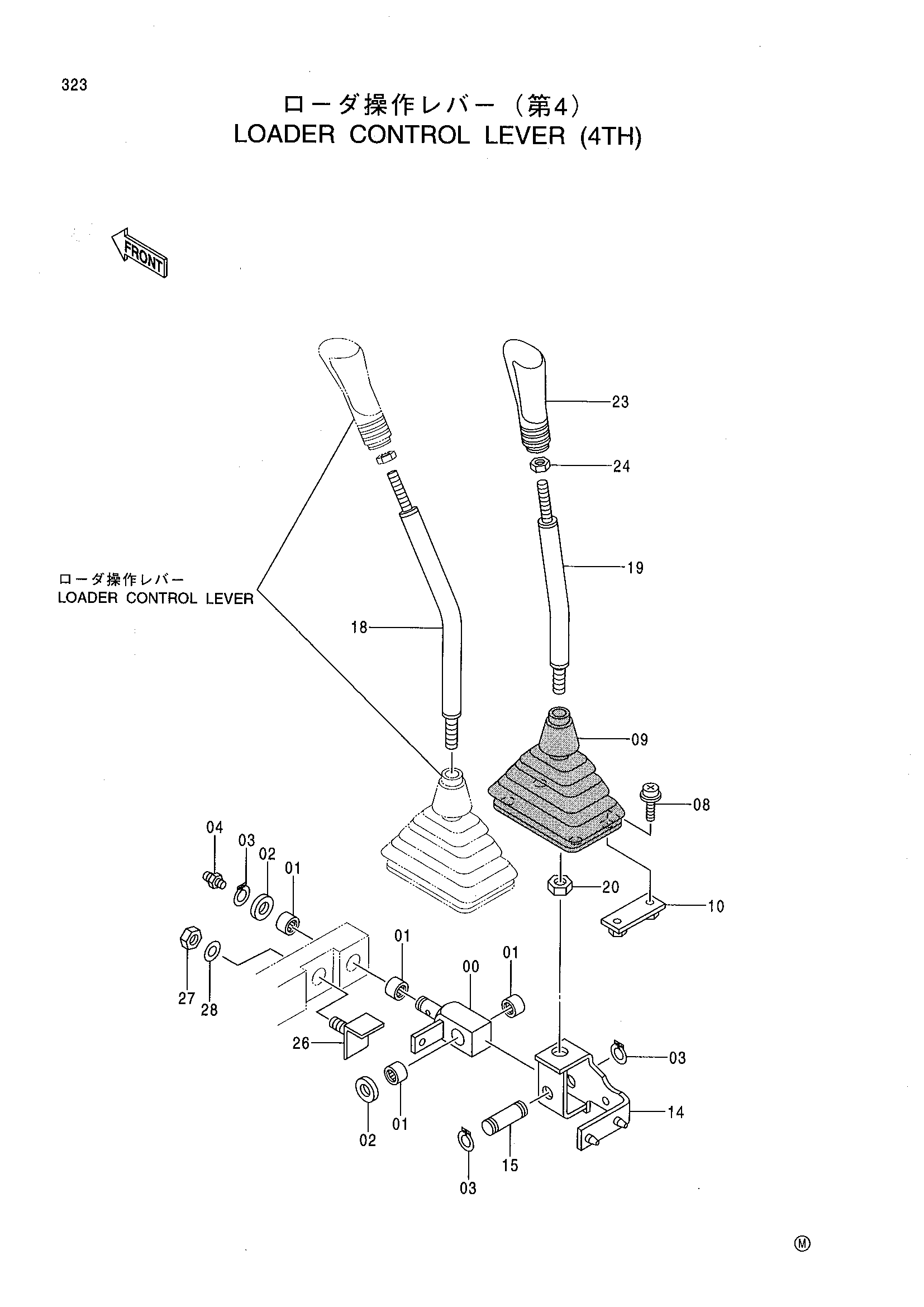

Заводская схема «Погрузчик рычаг управления (4TH)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054527 | Палец | 1 |
| 01 | 4063694 | Игольчатый подшипник | 4 |
| 02 | A590116 | Плоская шайба | 2 |
| 03 | 991339 | Стопорное кольцо | 3 |
| 04 | J75481 | Пресс-маслёнка | 1 |
| 08 | J460620 | Винт с шайбой | 4 |
| 09 | 2034550 | Защитный чехол | 1 |
| 10 | 9743007 | Пластина | 1 |
| 14 | 8058698 | Рычаг | 1 |
| 15 | 4330704 | Палец | 1 |
| 18 | 8078371 | Шток | 1 |
| 19 | 8077460 | Шток | 1 |
| 20 | J950016 | Гайка | 1 |
| 23 | 2031487 | Рукоятка | 1 |
| 24 | J952012 | Гайка | 1 |
| 26 | 9755139 | Ограничитель | 1 |
| 27 | M660010 | U-образная гайка | 1 |
| 28 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
