Шестерённый насос — HITACHI LX80-5

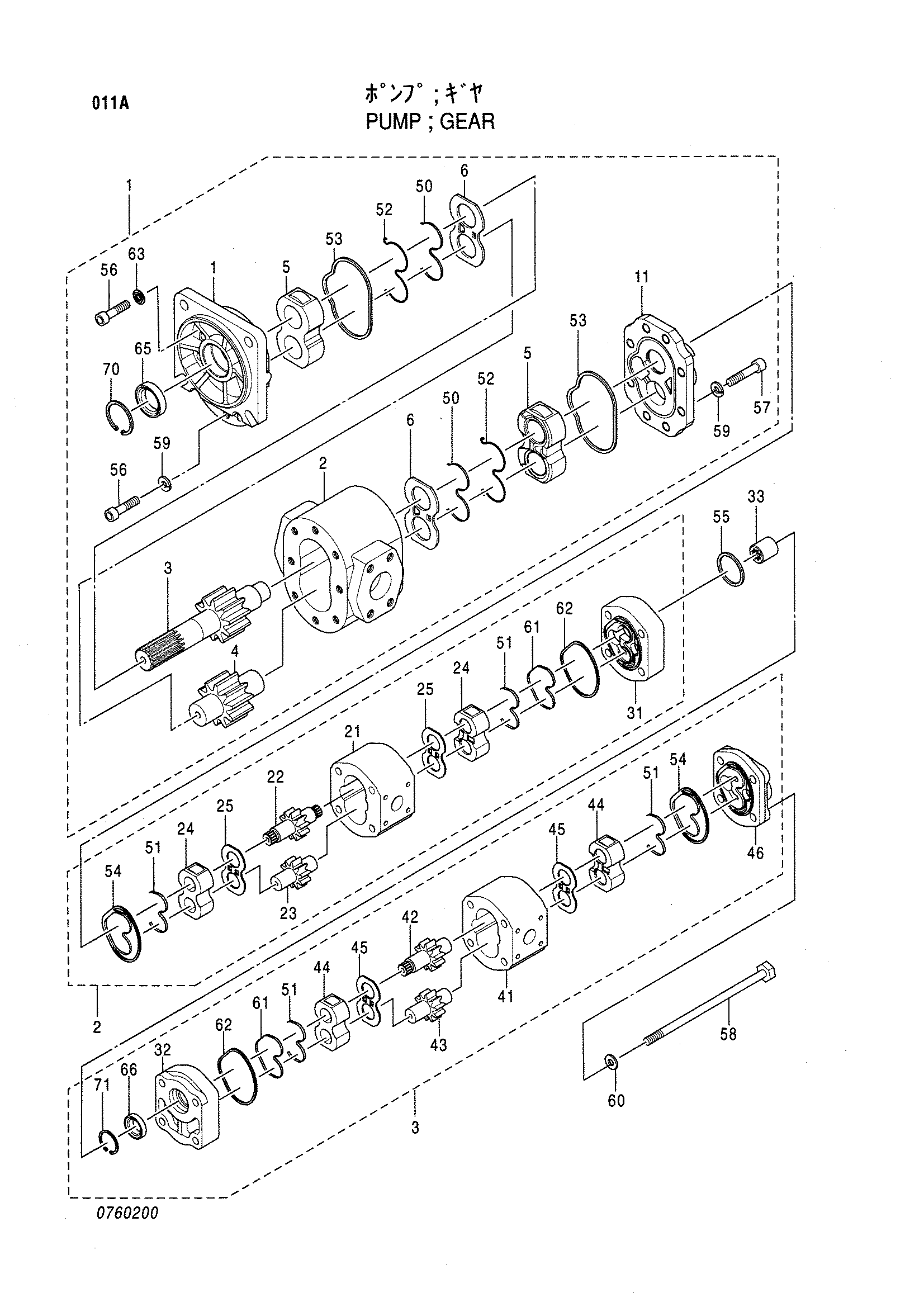

Заводская схема «Шестерённый насос» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4424473	Шестерённый насос	1
1	4425889	Шестерённый насос	1
1-1	4425974	Крышка передний	1
1-5	0452402	Подшипник	2
1-6	0452403	Пластина	2
1-11	0452404	Пластина	1
1-50	0452412	Уплотнение	2
1-52	0452414	Прокладка	2
1-53	A810095	Уплотнительное кольцо	2
1-56	0452416	Болт с внутренним шестигранником	8
1-57	0452417	Болт с внутренним шестигранником	8
1-59	0452419	Пружинная шайба	11
1-63	4425954	Пружинная шайба	5
1-65	0452420	Масляное уплотнение	1
1-70	0452422	Стопорное кольцо	1
2	4351934	Шестерённый насос	1
2-24	0452405	Подшипник	2
2-25	0452406	Пластина	2
2-31	0452407	Пластина	1
2-51	0452413	Уплотнение	2
2-54	0452415	Прокладка	1
2-61	0426502	Прокладка	1
2-62	0452424	Прокладка	1
3	4351932	Шестерённый насос	1
3-32	0452408	Пластина	1
3-44	0452410	Подшипник	2
3-45	0452406	Пластина	2
3-46	0452411	Крышка задний	1
3-51	0452413	Уплотнение	2
3-54	0452415	Прокладка	1
3-61	0426502	Прокладка	1
3-62	0452424	Прокладка	1
3-66	0452421	Масляное уплотнение	1
3-71	0426507	Кольцо ретаиниг	1
33	4409363	Муфта	1
55	951851	Уплотнительное кольцо	1
58	0452418	Болт	4
60	0497902	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
