HST управление трубопроводы — HITACHI LX80-5

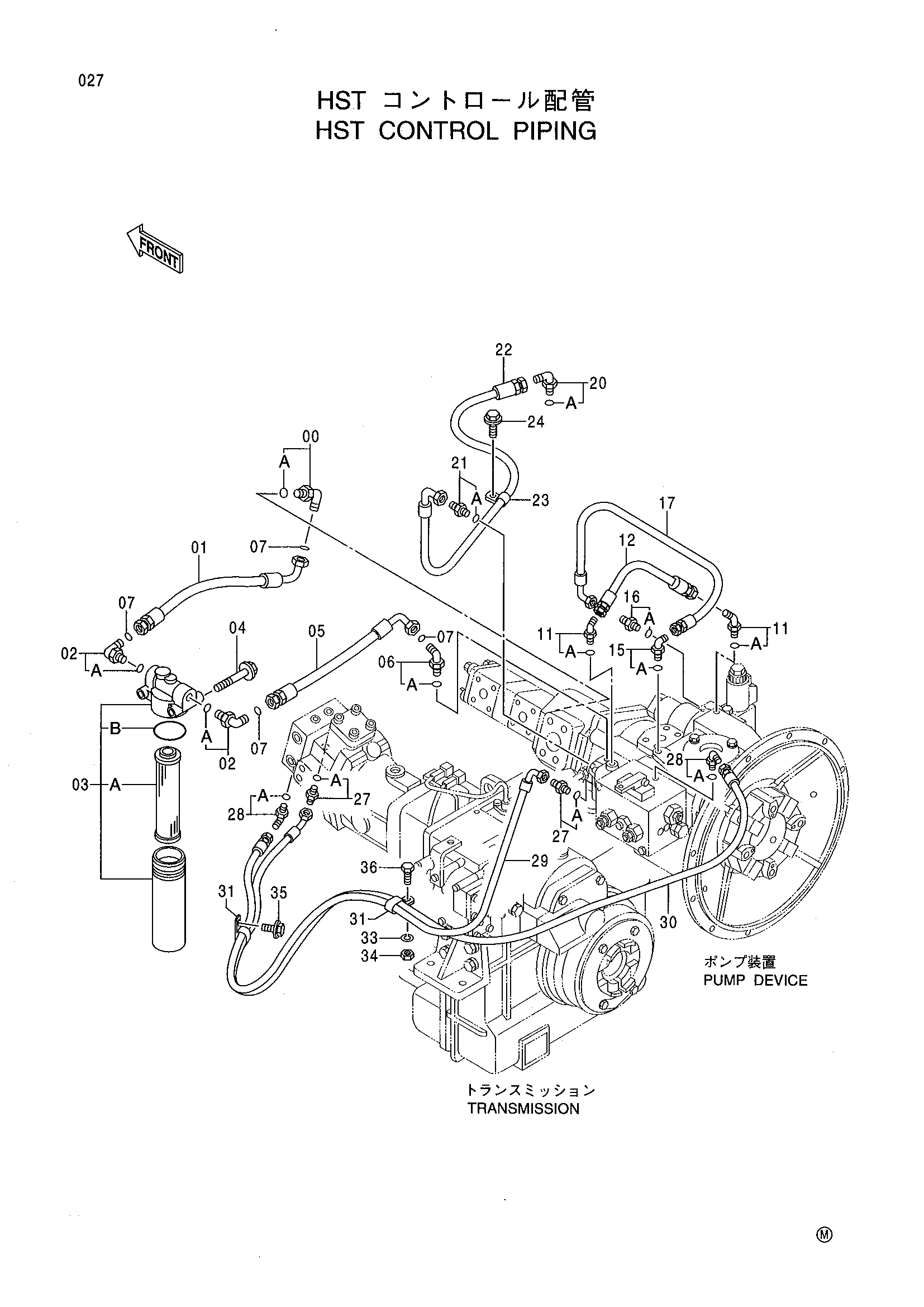

Заводская схема «HST управление трубопроводы» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200580 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4416634 | Шланг | 1 |
| 02 | 4200580 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4253232 | Масляный фильтр | 1 |
| 03A | 4277545 | Фильтрующий элемент | 1 |
| 03B | A810065 | Уплотнительное кольцо | 1 |
| 04 | J011095 | Болт с шайбой | 2 |
| 05 | 4416633 | Шланг | 1 |
| 06 | 4189411 | Угловой штуцер | 1 |
| 06A | U12547U | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 4279244 | Угловой штуцер | 2 |
| 11A | 4510185 | Уплотнительное кольцо | 1 |
| 12 | 4291820 | Шланг | 1 |
| 15 | 4278239 | Угловой штуцер | 1 |
| 15A | 4510185 | Уплотнительное кольцо | 1 |
| 16 | 4241381 | Адаптер | 1 |
| 16A | 4510185 | Уплотнительное кольцо | 1 |
| 17 | 4369523 | Шланг | 1 |
| 20 | 4278239 | Угловой штуцер | 1 |
| 20A | 4510185 | Уплотнительное кольцо | 1 |
| 21 | 4241381 | Адаптер | 1 |
| 21A | 4510185 | Уплотнительное кольцо | 1 |
| 22 | 4347408 | Шланг | 1 |
| 23 | 4190275 | Зажим | 1 |
| 24 | J021025 | Болт с шайбой | 1 |
| 27 | 4241381 | Адаптер | 2 |
| 27A | 4510185 | Уплотнительное кольцо | 1 |
| 28 | 4278239 | Угловой штуцер | 2 |
| 28A | 4510185 | Уплотнительное кольцо | 1 |
| 29 | 4366995 | Шланг | 1 |
| 30 | 4369075 | Шланг | 1 |
| 31 | 4190292 | Зажим | 2 |
| 33 | A590910 | Пружинная шайба | 1 |
| 34 | J950010 | Гайка | 1 |
| 35 | J011025 | Болт с шайбой | 1 |
| 36 | J901020 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
