Боковой консоль (базовый) — HITACHI LX80-5

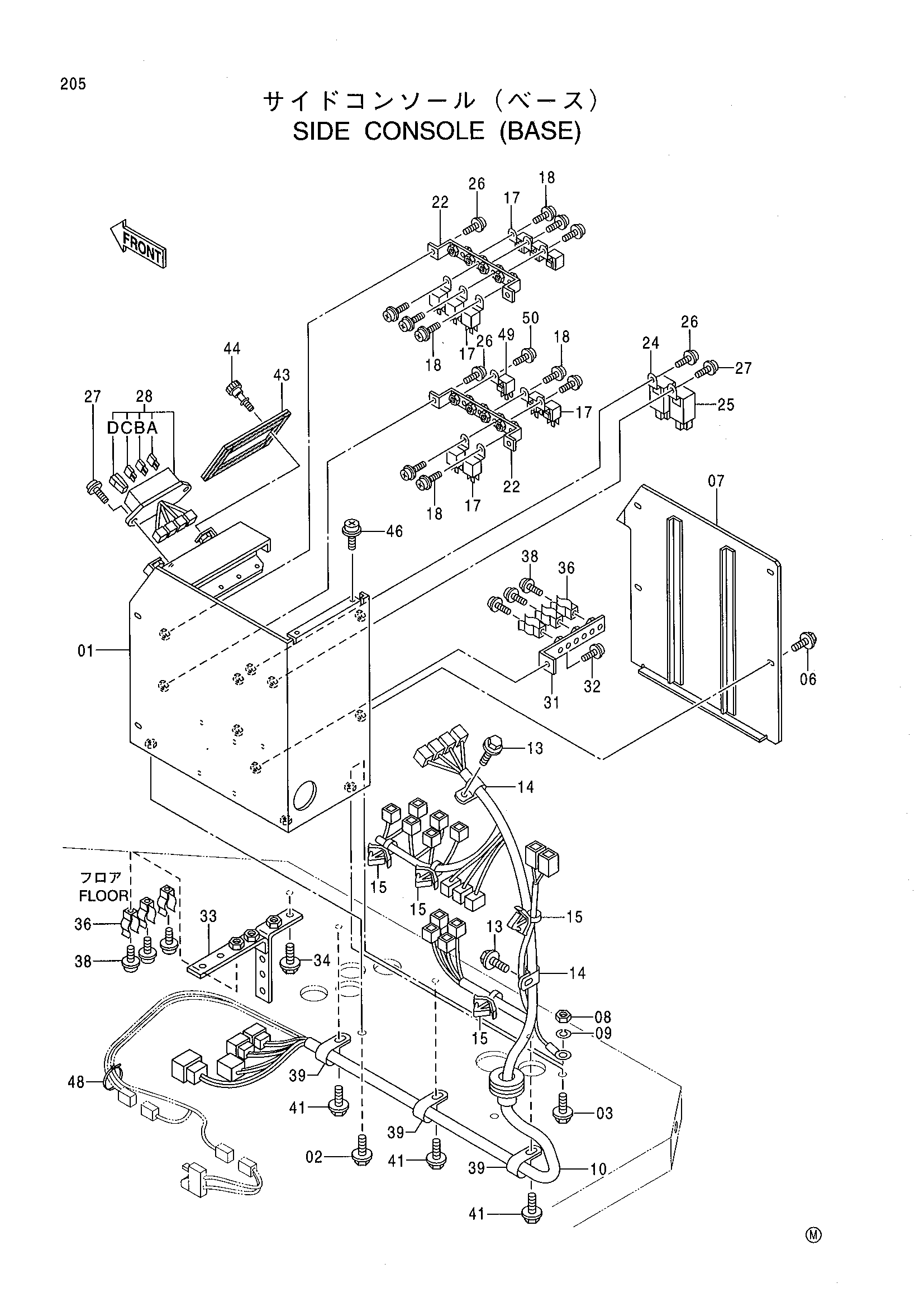

Заводская схема «Боковой консоль (базовый)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6018250 | Консоль | 1 |
| 02 | J020820 | Болт с шайбой | 2 |
| 03 | J020830 | Болт с шайбой | 1 |
| 06 | J020820 | Болт с шайбой | 3 |
| 07 | 8079757 | Крышка | 1 |
| 08 | M500807 | Гайка | 1 |
| 09 | A590908 | Пружинная шайба | 1 |
| 10 | 0003390 | Жгут проводов | 1 |
| 13 | J011016 | Болт с шайбой | 2 |
| 14 | 4190263 | Зажим | 2 |
| 15 | 4254600 | Зажим | 4 |
| 17 | 4414207 | Реле | 10 |
| 18 | J460614 | Винт с шайбой | 10 |
| 22 | 9753579 | Кронштейн | 2 |
| 24 | 4413974 | Фласхер | 1 |
| 25 | 4441755 | Контроллер | 1 |
| 26 | J460614 | Винт с шайбой | 5 |
| 27 | J460620 | Винт с шайбой | 3 |
| 28 | 3085288 | Жгут проводов | 1 |
| 28A | 4428910 | Предохранитель | 10 |
| 28B | 4428911 | Предохранитель | 8 |
| 28C | 4438015 | Предохранитель | 3 |
| 28D | 4436737 | Пуллер | 1 |
| 31 | 9752303 | Кронштейн | 1 |
| 32 | J010816 | Болт с шайбой | 1 |
| 33 | 8075588 | Кронштейн | 1 |
| 34 | J011025 | Болт с шайбой | 1 |
| 36 | 4243528 | Кронштейн | 6 |
| 38 | J450614 | Винт с шайбой | 6 |
| 39 | 4190291 | Зажим | 3 |
| 41 | J011020 | Болт с шайбой | 3 |
| 43 | 9743569 | Крышка | 1 |
| 44 | 4207790 | Винт | 2 |
| 46 | J460616 | Винт с шайбой | 2 |
| 49 | 4414207 | Реле | 1 |
| 50 | J460614 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
