Карданный вал вал — HITACHI LX80-5

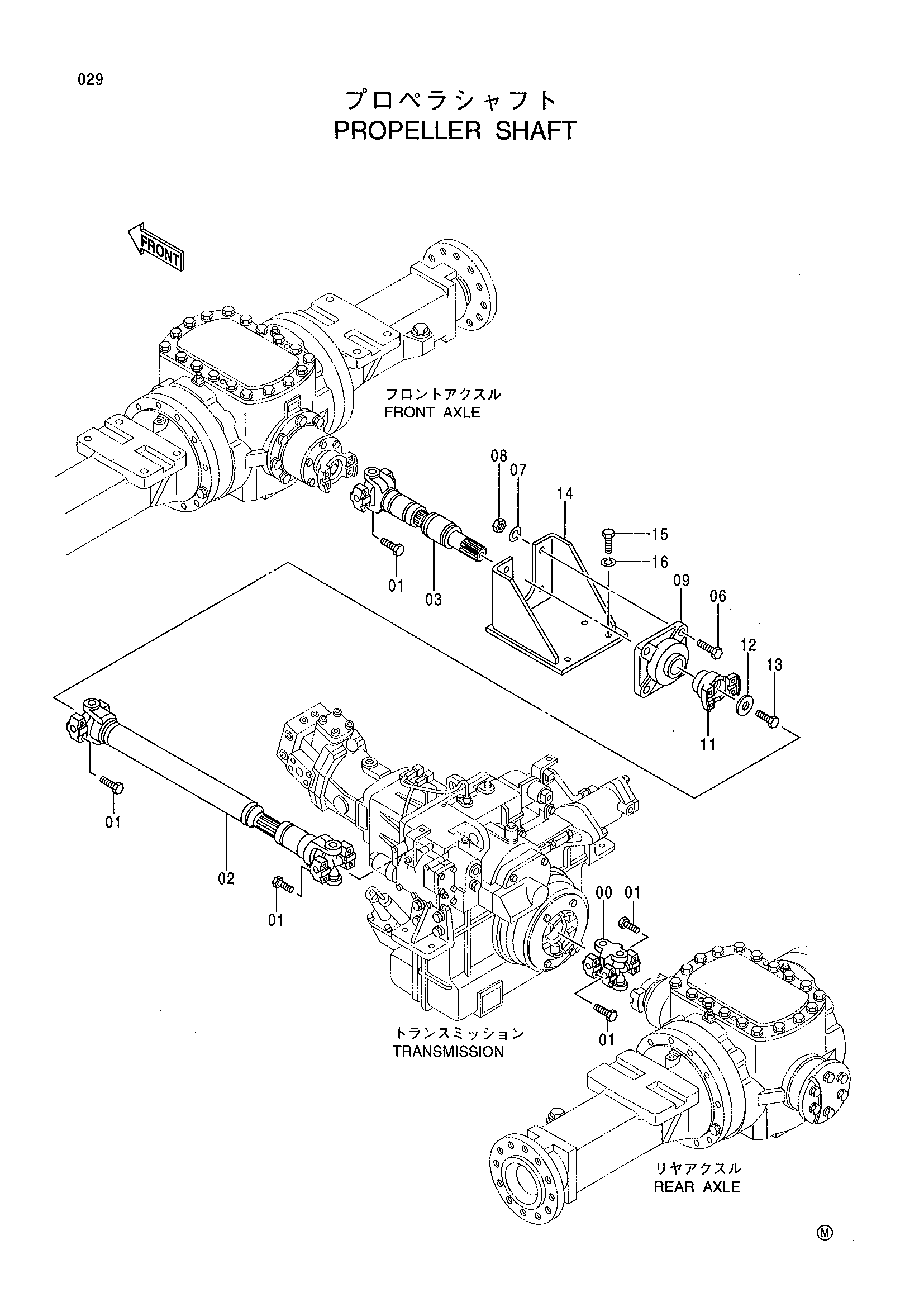

Заводская схема «Карданный вал вал» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4415698 | Соединение универсальный | 1 |
| 01 | J931040 | Болт | 20 |
| 02 | 4415665 | Вал проп. | 1 |
| 03 | 4415677 | Вал проп. | 1 |
| 06 | J912050 | Болт | 4 |
| 07 | A590920 | Пружинная шайба | 4 |
| 08 | J951020 | Гайка | 4 |
| 09 | 4322846 | Подшипник. блок | 1 |
| 11 | 4415721 | Вилка | 1 |
| 12 | 4180722 | Фиксатор | 1 |
| 13 | J932035 | Болт | 1 |
| 14 | 8075636 | Кронштейн | 1 |
| 15 | J931635 | Болт | 4 |
| 16 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
