Масляный радиатор трубопроводы (HST и погрузчик) — HITACHI LX80

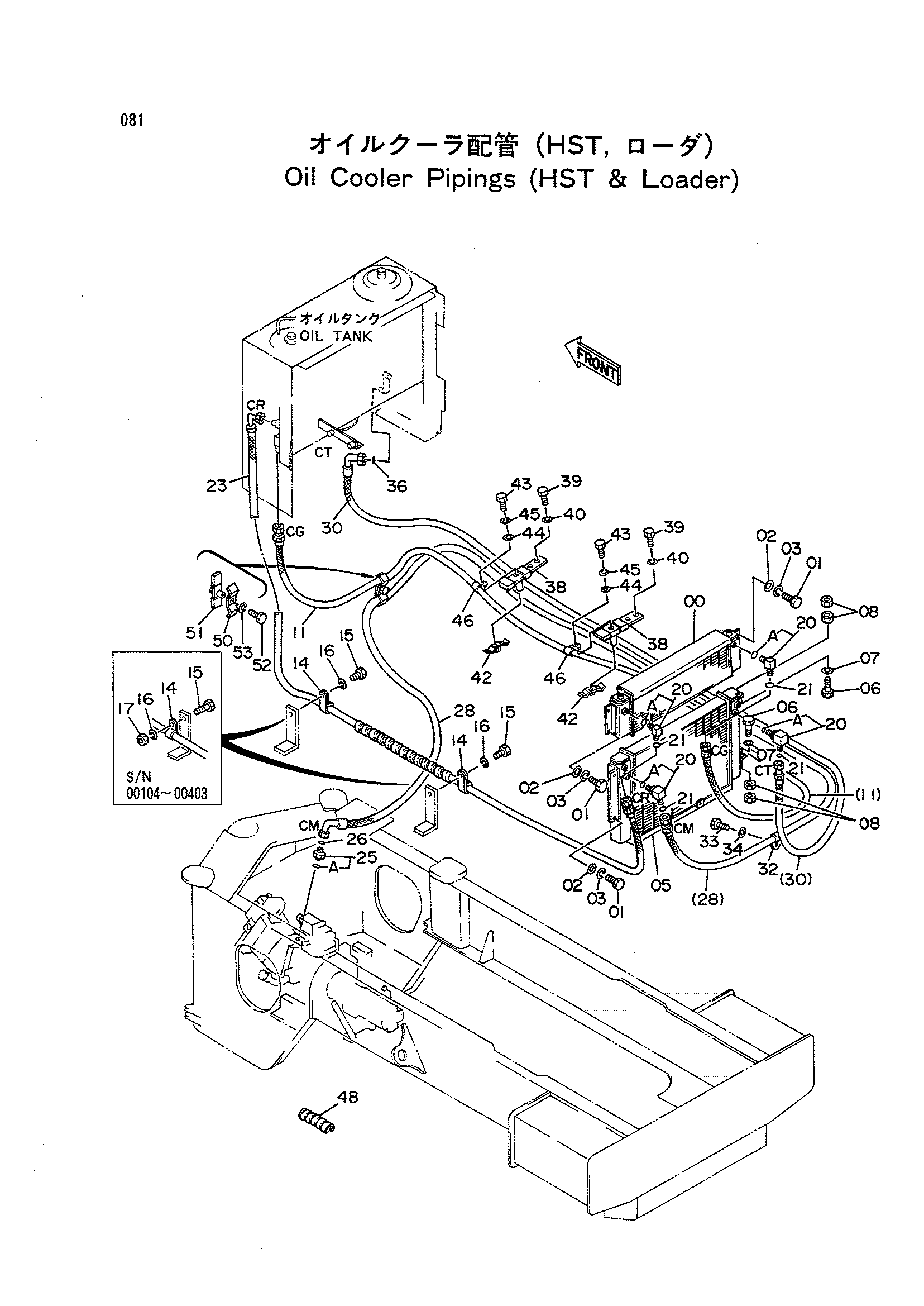

Заводская схема «Масляный радиатор трубопроводы (HST и погрузчик)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4215501 | Масляный радиатор | 1 |
| 01 | J901025 | Болт | 6 |
| 02 | J217083 | Шайба | 6 |
| 03 | A590910 | Пружинная шайба | 6 |
| 05 | 4215502 | Масляный радиатор | 1 |
| 06 | J901055 | Болт | 2 |
| 07 | 4114402 | Шайба | 2 |
| 08 | J950010 | Гайка | 4 |
| 11 | 4231257 | Шланг | 1 |
| 14 | 4190264 | Зажим | 2 |
| 15 | J901025 замена: J901018 | Болт | 2 |
| 15 | J901018 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | J950010 | Гайка | 2 |
| 20 | 4187192 | Угловой штуцер | 4 |
| 20A | U12547U | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 4 |
| 23 | 4231258 | Шланг | 1 |
| 25 | 4187188 | Адаптер | 1 |
| 25A | U12547U | Уплотнительное кольцо | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 1 |
| 28 | 4226361 | Шланг | 1 |
| 30 | 4231259 | Шланг | 1 |
| 32 | 4190264 | Зажим | 1 |
| 33 | J901016 | Болт | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 1 |
| 38 | 9731138 | Кронштейн | 2 |
| 39 | J901025 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 42 | 9730493 | Хомут | 2 |
| 43 | J901055 | Болт | 2 |
| 44 | 4114402 | Шайба | 2 |
| 45 | A590910 | Пружинная шайба | 2 |
| 46 | 4190264 | Зажим | 2 |
| 48 | 4044420 | Защитный кожух | 18 |
| 50 | 4202103 | Хомут | 1 |
| 51 | 9731512 | Хомут | 2 |
| 52 | J901255 | Болт | 2 |
| 53 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
