Стояночный тормоз (верхний) <1-стальной кабина> — HITACHI LX80

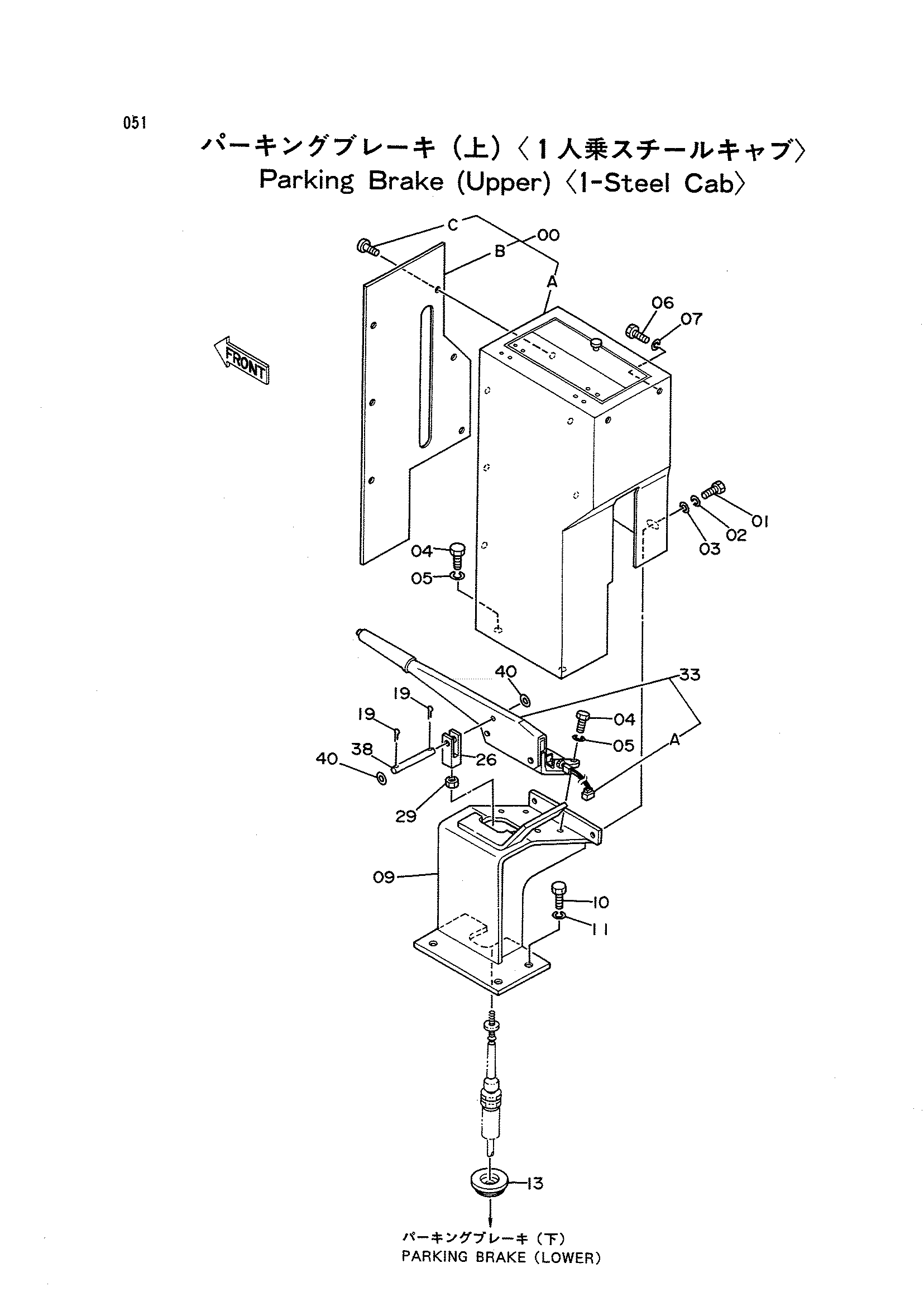

Заводская схема «Стояночный тормоз (верхний) <1-стальной кабина>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9091702 | Ящик для инструментов | 1 |
| 00A | 7021807 | Ящик для инструментов | 1 |
| 00B | 4252903 | Крышка | 1 |
| 00C | J650610 | Винт | 6 |
| 01 | J900612 | Болт | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | J901030 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | J900812 | Болт | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 09 | 7019823 | Кронштейн | 1 |
| 10 | J901025 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 13 | 4228905 | Резиновая втулка | 1 |
| 19 | A763016 | Шплинт | 2 |
| 26 | 4020675 | Концевой вилка | 2 |
| 29 | M500807 | Гайка | 2 |
| 33 | 4155461 | Рычаг | 1 |
| 33A | 4258953 | Выключатель | 1 |
| 38 | 4155462 | Палец | 1 |
| 40 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
