Оператор рама <2-стальной кабина> — HITACHI LX80

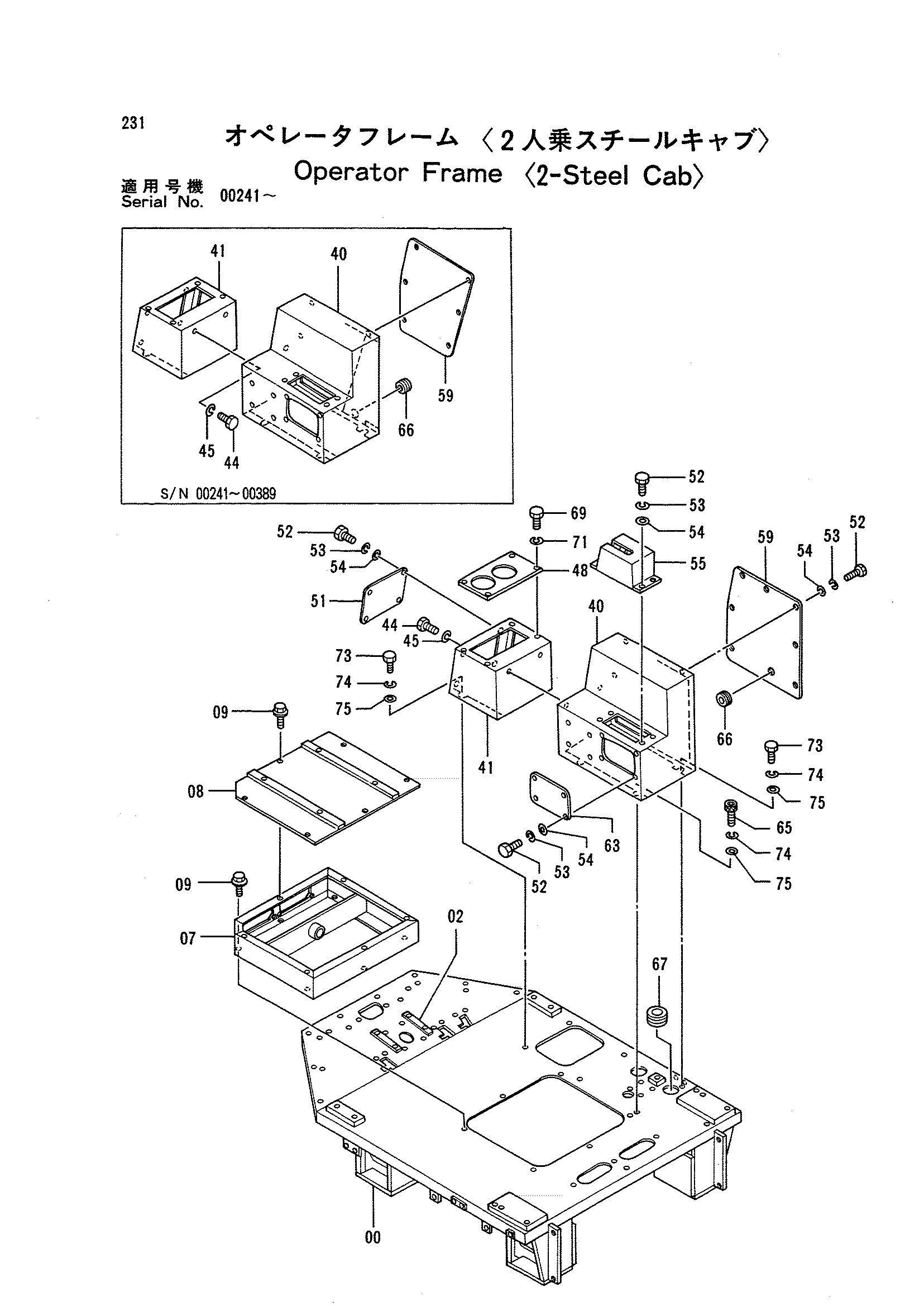

Заводская схема «Оператор рама <2-стальной кабина>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003115 | Пол | 1 |
| 00 | 5003673 | Пол | 1 |
| 02 | 4241777 | Пластина | 2 |
| 07 | 7023979 замена: 7026108 | Базовый сиденье | 1 |
| 07 | 7023979 замена: 8054501 | Базовый сиденье | 1 |
| 07 | 7026108 | Базовый сиденье | 1 |
| 08 | 8050018 | Пластина | 1 |
| 08 | 8054501 | Пластина | 1 |
| 09 | J011025 | Болт с шайбой | 12 |
| 40 | 6011541 замена: 6012882 | Консоль | 1 |
| 40 | 6011541 замена: 7026109 | Консоль | 1 |
| 40 | 6011541 замена: 8054500 | Консоль | 1 |
| 40 | 6011541 замена: J900814 | Консоль | 1 |
| 40 | 6011541 замена: A590908 | Консоль | 1 |
| 40 | 6011541 замена: A590108 | Консоль | 1 |
| 40 | 6012882 | Консоль | 1 |
| 41 | 7023964 | Консоль | 1 |
| 41 | 7026109 | Консоль | 1 |
| 44 | J900814 | Болт | 2 |
| 45 | A590908 | Пружинная шайба | 2 |
| 48 | 4269859 | Крышка | 1 |
| 51 | 4249834 | Крышка | 1 |
| 52 | J900814 | Болт | 18 |
| 52 | J900814 | Болт | 20 |
| 53 | A590908 | Пружинная шайба | 18 |
| 53 | A590908 | Пружинная шайба | 20 |
| 54 | A590108 | Плоская шайба | 18 |
| 54 | A590108 | Плоская шайба | 20 |
| 55 | 7023926 | Крышка | 1 |
| 59 | 3054685 | Крышка | 1 |
| 59 | 8054500 | Крышка | 1 |
| 63 | 4269951 | Крышка | 1 |
| 65 | M341030 | Болт с внутренним шестигранником | 2 |
| 66 | 94-2809 | Резиновая втулка | 1 |
| 67 | 4509404 | Резиновая втулка | 2 |
| 69 | J870825 | Болт | 4 |
| 71 | J250008 | Плоская шайба | 4 |
| 73 | J901020 | Болт | 4 |
| 74 | A590910 | Пружинная шайба | 6 |
| 75 | A590110 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
