Погрузчик трубопроводы (передний) 2 — HITACHI LX80

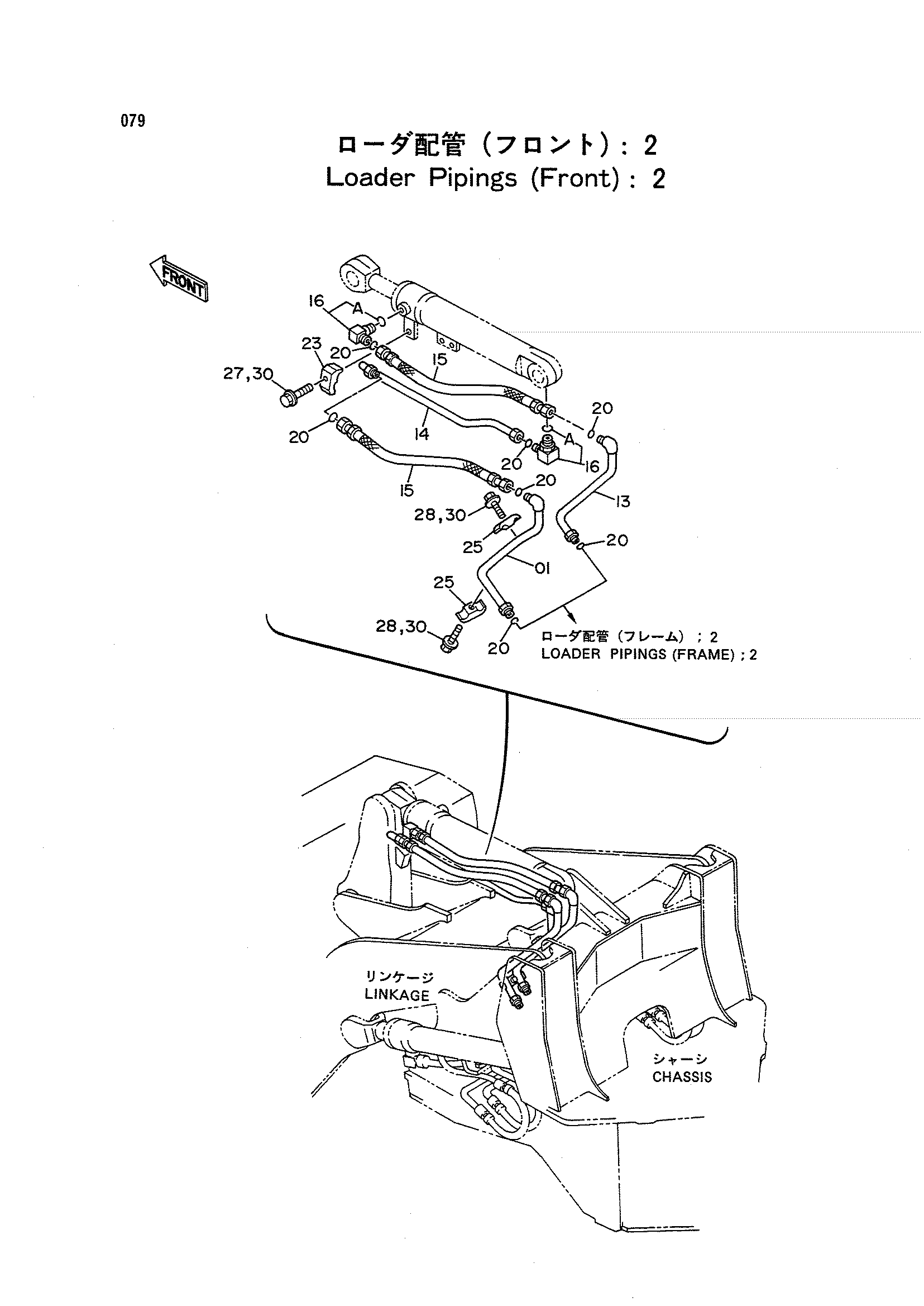

Заводская схема «Погрузчик трубопроводы (передний) 2» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8039347 | Трубка | 1 |
| 13 | 8039348 | Трубка | 1 |
| 14 | 8042103 | Трубка | 1 |
| 15 | 4205388 | Шланг | 2 |
| 16 | 4187192 | Угловой штуцер | 2 |
| 16A | U12547U | Уплотнительное кольцо | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 7 |
| 23 | 4190125 | Хомут трубки | 1 |
| 25 | 4189859 | Хомут трубки | 2 |
| 27 | J901245 замена: J011245 | Болт | 1 |
| 27 | J011245 | Болт с шайбой | 1 |
| 28 | J901255 замена: J011255 | Болт | 2 |
| 28 | J011255 | Болт с шайбой | 2 |
| 30 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
