Погрузчик трубопроводы (рама) 2 — HITACHI LX80

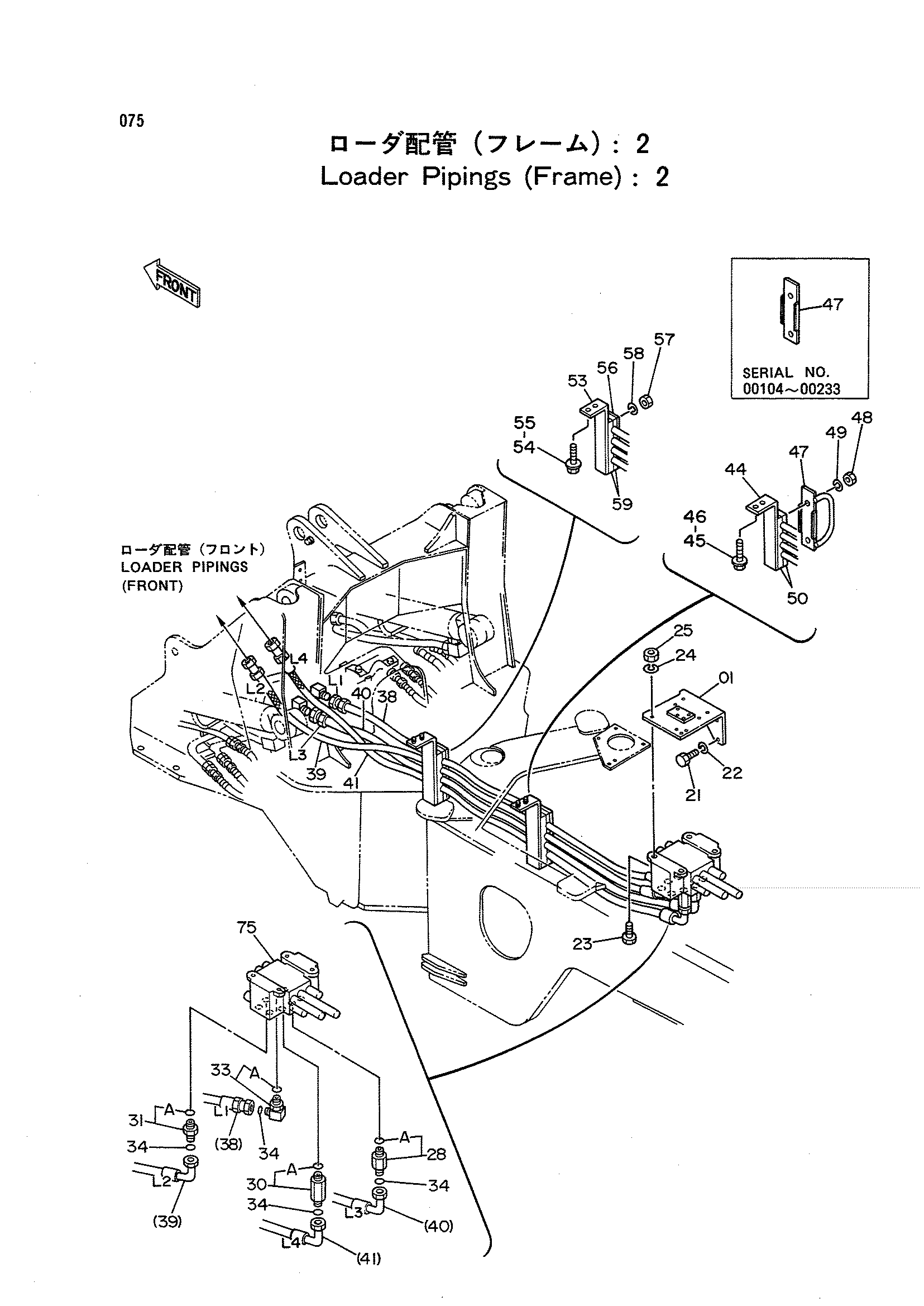

Заводская схема «Погрузчик трубопроводы (рама) 2» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8043519 | Кронштейн | 1 |
| 21 | J901225 | Болт | 3 |
| 22 | A590912 | Пружинная шайба | 3 |
| 23 | J901245 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | J950012 | Гайка | 4 |
| 28 | 4207591 | Адаптер | 1 |
| 28A | 4044013 | Уплотнительное кольцо | 1 |
| 30 | 4207593 | Адаптер | 1 |
| 30A | 4044013 | Уплотнительное кольцо | 1 |
| 31 | 4189405 | Адаптер | 1 |
| 31A | 4044013 | Уплотнительное кольцо | 1 |
| 33 | 4189415 | Угловой штуцер | 1 |
| 33A | 4044013 | Уплотнительное кольцо | 1 |
| 34 | 4187308 | Уплотнительное кольцо | 4 |
| 38 | 4224443 | Шланг | 1 |
| 39 | 4224444 | Шланг | 1 |
| 40 | 4227087 | Шланг | 1 |
| 41 | 4207301 | Шланг | 1 |
| 44 | 8042598 | Кронштейн | 1 |
| 45 | J901225 замена: J011225 | Болт | 2 |
| 45 | J011225 | Болт с шайбой | 2 |
| 46 | A590912 | Пружинная шайба | 2 |
| 47 | 9730754 замена: 9730788 | Пластина | 1 |
| 47 | 9730788 | Кронштейн | 1 |
| 48 | J950010 | Гайка | 2 |
| 49 | A590910 | Пружинная шайба | 2 |
| 50 | 4226731 | Хомут | 2 |
| 53 | 8042599 | Кронштейн | 1 |
| 54 | J901225 замена: J011225 | Болт | 2 |
| 54 | J011225 | Болт с шайбой | 2 |
| 55 | A590912 | Пружинная шайба | 2 |
| 56 | 9730754 | Пластина | 1 |
| 57 | J950010 | Гайка | 2 |
| 58 | A590910 | Пружинная шайба | 2 |
| 59 | 4226731 | Хомут | 2 |
| 75 | 4223005 | Гидрораспределитель | 1 |
| 75 | 4223006 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
