1-Стальной кабина (5) <дверь R> — HITACHI LX80

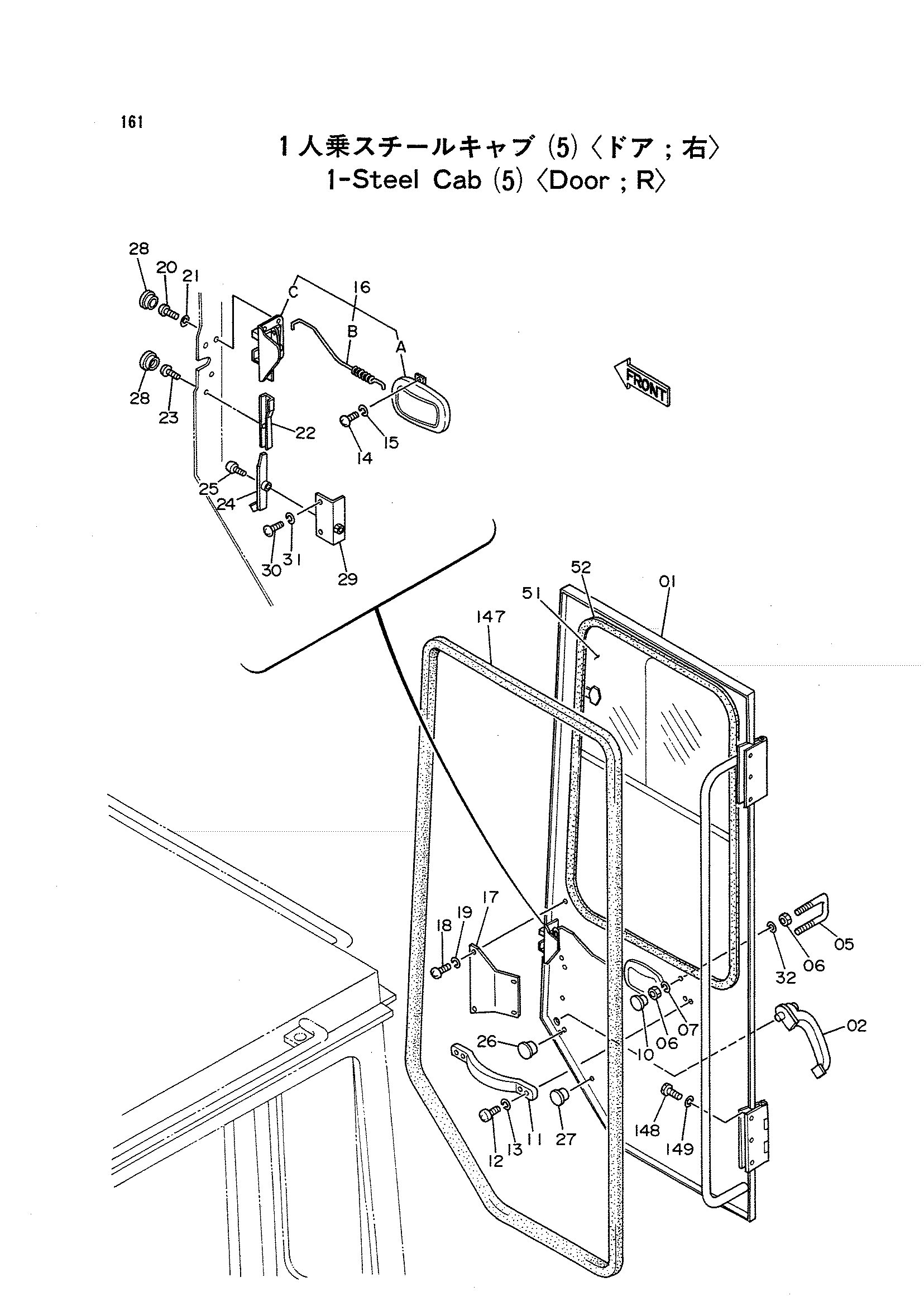

Заводская схема «1-Стальной кабина (5) <дверь R>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-5 | 4258808 | Кабина дверь | 1 |
| 01 | 2030161 | Рама | 1 |
| 02 | 4258937 | Рукоятка | 1 |
| 05 | 4224117 | U-образный болт | 1 |
| 06 | J950010 | Гайка | 4 |
| 07 | A590910 | Пружинная шайба | 2 |
| 10 | 4232096 | Резиновая втулка | 2 |
| 11 | 4224121 | Рукоятка | 1 |
| 12 | M430530 | Винт | 4 |
| 13 | A590905 | Пружинная шайба | 4 |
| 14 | M430616 | Винт | 2 |
| 15 | A590906 | Пружинная шайба | 2 |
| 16 | 2030160 | Рукоятка блок | 1 |
| 16A | 4258773 | Рукоятка | 1 |
| 16B | 3051379 | Тяга | 1 |
| 16C | 4258774 | Замок двери | 1 |
| 17 | 3051376 | Крышка | 1 |
| 18 | M430510 | Винт | 4 |
| 19 | A590905 | Пружинная шайба | 4 |
| 20 | M430610 | Винт | 3 |
| 21 | A590906 | Пружинная шайба | 3 |
| 22 | 3051381 | Рычаг | 1 |
| 23 | M430625 | Винт | 1 |
| 24 | 3051378 | Рычаг | 1 |
| 25 | M430620 | Винт | 1 |
| 26 | 4232096 | Резиновая втулка | 1 |
| 27 | 4232096 | Резиновая втулка | 1 |
| 28 | 4232096 | Резиновая втулка | 4 |
| 29 | 3051377 | Крышка | 1 |
| 30 | M430510 | Винт | 2 |
| 31 | A590905 | Пружинная шайба | 2 |
| 32 | A590110 | Плоская шайба | 2 |
| 51 | 3051437 | Стекло | 1 |
| 52 | 4258772 | Резиновый H | 1 |
| 147 | 4240029 | Резиновый S | 1 |
| 148 | J901025 | Болт | 6 |
| 149 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
