Трансмиссия — HITACHI LX80

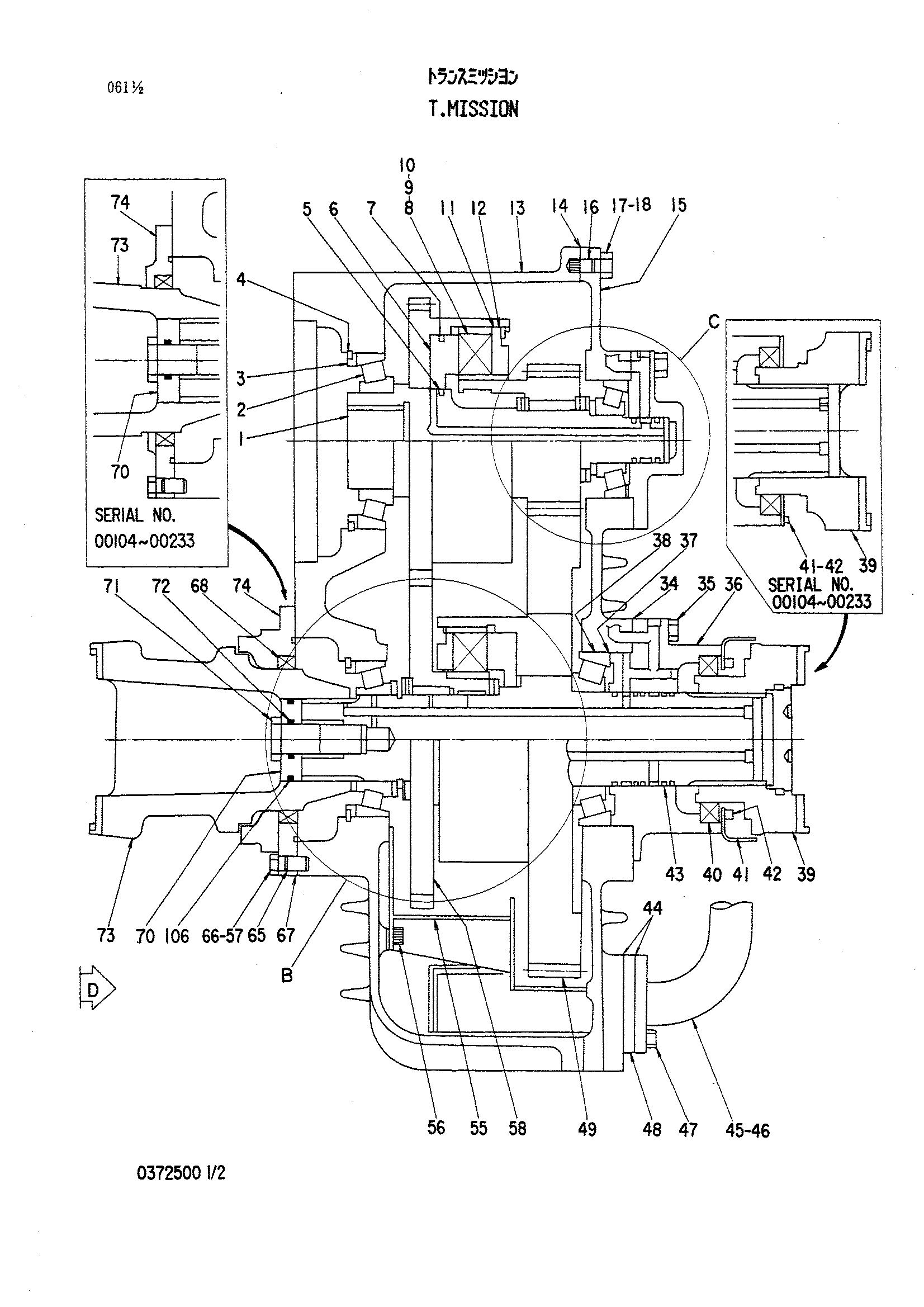

Заводская схема «Трансмиссия» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4218115 замена: 4253378	Трансмиссия	1
	4218115 замена: 4281985	Трансмиссия	1
	4218115 замена: 4187186	Трансмиссия	1
1	0344076	Вал	1
2	0344077	Роликовый подшипник	1
3	0344078	Проставка	1
4	0344079	Шайба	1
5	0344015	Кольцо	1
6	0344016	Поршень	1
7	0344017	Кольцо	1
8	0344018	Пластина фибре	3
9	0344019	Пластина стальной	4
10	0344020	Пружина	3
11	0344021	Пластина	1
12	0344022	Стопорное кольцо	1
13	0344023	Корпус	1
14	0344024	Прокладка	1
15	0344025	Крышка	1
16	0344026	Палец довел	2
17	0344003	Болт	21
18	0344098	Болт с внутренним шестигранником	1
19	0344027	Упорная шайба	1
20	0344028	Неедле	1
21	0344029	Упорная шайба	1
22	0344030	Шестерня	1
23	0344031	Игольчатый подшипник	1
24	0344029	Упорная шайба	1
25	0344028	Неедле	1
26	0344027	Упорная шайба	1
27	0344003	Болт	5
28	0344032	Регулировочная шайба	1
29	0344033	Роликовый подшипник	1
30	0344034	Шайба	1
31	0344035	Водило	1
32	0344036	Кольцо	2
33	0344037	Прокладка	1
34	0344038	Прокладка	1
35	0344003	Болт	7
36	0344039	Водило	1
37	0372501	Регулировочная шайба	1
38	0344041	Роликовый подшипник	1
39	0372502 замена: 4277305	Фланец	1
39	0372502 замена: 4277306	Фланец	1
39	0372502 замена: M340510	Фланец	1
39	4277305	Фланец	1
40	0344044	Масляное уплотнение	1
41	0372503	Крышка	1
41	4277306	Крышка	1
42	0344046	Болт с внутренним шестигранником	4
42	M340510	Болт с внутренним шестигранником	4
43	0344047	Кольцо	5
44	0344042	Прокладка	2
45	0344048	Сетчатый фильтр	1
46	0344092	Болт	1
47	0344049	Болт	4
48	0344050	Сетчатый фильтр	1
49	0344051	Вал	1
50	0344017	Кольцо	1
51	0344015	Кольцо	1
52	0344016	Поршень	1
53	0344052	Упорная шайба	1
54	0344053	Неедле	1
55	0344054	Кожух	1
56	M341016	Болт с внутренним шестигранником	2
57	0353701	Винт	1
58	0344056	Шестерня	1
59	0344057	Игольчатый подшипник	1
60	0344058	Стопорное кольцо	1
61	0344059	Шайба	1
62	0344060	Роликовый подшипник	1
63	0344061	Проставка	1
64	0344062	Шайба	1
65	0344064	Палец довел	3
66	0344003	Болт	7
67	0344063	Прокладка	7
68	0353702	Масляный уплотнение	1
69	0353703	Шайба	1
70	0353704 замена: 4288126	Шайба	1
70	0353704 замена: 942529	Шайба	1
70	0353704 замена: 0353706	Шайба	1
70	4288126	Шайба	1
71	0353705	Болт	1
72	0353706	Уплотнительное кольцо	1
73	0353707 замена: 4288124	Фланец	1
73	0353707 замена: 4288126	Фланец	1
73	0353707 замена: 942529	Фланец	1
73	0353707 замена: 0353706	Фланец	1
73	4288124	Фланец	1
74	0372504 замена: 4288125	Крышка	1
74	0372504 замена: 4288124	Крышка	1
74	0372504 замена: 4288126	Крышка	1
74	0372504 замена: 942529	Крышка	1
74	0372504 замена: 0353706	Крышка	1
74	4288125	Крышка	1
75	0344053	Неедле	1
76	0344074	Упорная шайба	1
77	0344075	Упорная шайба	1
78	0344021	Пластина	1
79	0344022	Стопорное кольцо	1
80	0344018	Пластина фибре	3
81	0344080	Кронштейн	2
82	0344081	Болт	8
83	0344082	Датчик	1
84	4506418	Уплотнительное кольцо	1
85	0344083	Болт проушина	1
86	0344084	Сапун	1
87	0344085	Заливная горловина	1
88	0344003	Болт	2
89	0344086	Прокладка	1
90	0344093	Колпачок	1
91	0344087 замена: 4252543	Указатель	1
91	0344087 замена: 4252544	Указатель	1
91	4252543	Указатель уровня	1
92	0344088 замена: 4252544	Корпус	1
92	0344088 замена: 4252543	Корпус	1
92	4252544	Корпус	1
93	0344089	Шайба	2
94	0344090	Болт	1
95	0344092	Болт	1
96	0344091	Пробка	1
97	4506320	Уплотнительное кольцо	1
98	0344019	Пластина стальной	4
99	0344020	Пружина	3
100	4225244	Клапан	1
101	0371403	Электромагнитный клапан	1
102	0372505	Болт с внутренним шестигранником	4
103	4243617	Прокладка	1
104	0372506	Пробка	1
105	0372507	Уплотнительное кольцо	1
106	942529	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
