Поршневой насос — HITACHI LX80

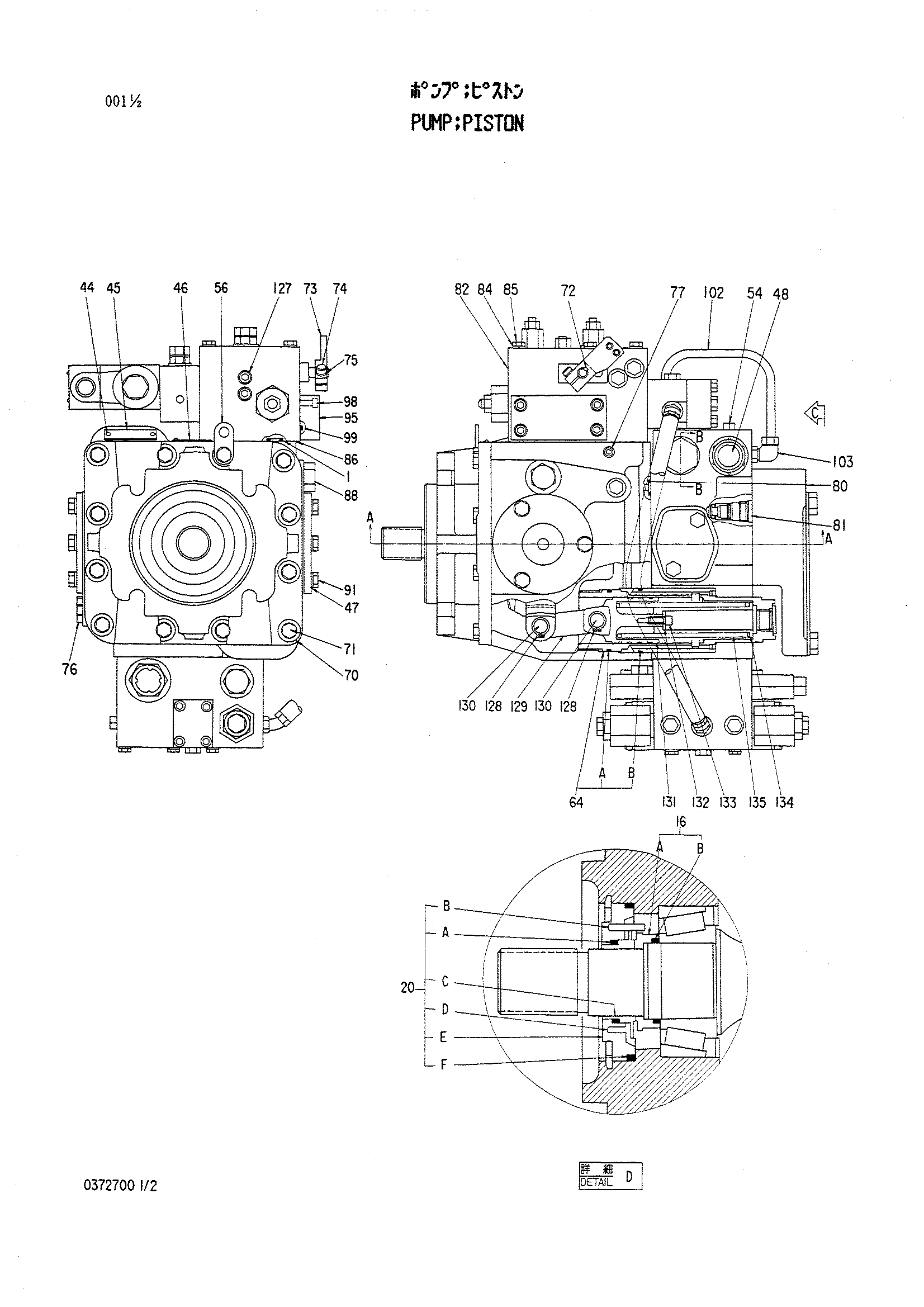

Заводская схема «Поршневой насос» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4235137	Поршневой насос	1
1	4263567	Уплотнительное кольцо	3
3	4260714	Клапан	1
4	4260719	Опорное кольцо	2
5	4509181	Уплотнительное кольцо	2
9	4260785	Прокладка	1
11	4263619	Уплотнительное кольцо	1
12	4260786	Пластина	1
13	4263217	Болт	6
15	4307841	Пластина свасх	1
16	4260787	Уплотнение	1
16B	4315053	Уплотнительное кольцо	1
17	4260788	Подшипник	1
18	4260789	Стопорное кольцо	1
19	4260790	Подшипник	1
20	4260791	Уплотнение	1
20A	4315053	Уплотнительное кольцо	1
20C	4318144	Уплотнение	1
20F	4315054	Уплотнительное кольцо	1
21	4260792	Муфта	1
22	991715	Стопорное кольцо	1
23	4260793	Вал	1
25	4260794	Крышка	1
27	4260795	Проставка	1
28	4260796	Пластина	1
29	4260797	Прокладка	1
30	4260798	Прокладка	1
31	4307839	Труннион	2
32	4260799	Прокладка	1
33	4260800	Блок гидроцилиндра	1
34	4260801	Пластина	1
35	4260802	Подшипник	1
36	4260803	Подшипник	1
37	4260804	Пробка	1
38	4260805	Регулировочная шайба	1
39	U12547U	Уплотнительное кольцо	1
40	4260806	Пружина	1
41	4260807	Поршень	1
44	4260808	Приводной винт	4
45	4260809	Информационная табличка	1
46	4260810	Информационная табличка	1
47	J218010	Шайба	6
48	4260811	Пробка	1
49	4263225	Болт с внутренним шестигранником	5
50	4263226	Болт с внутренним шестигранником	8
51	J218010	Шайба	9
52	4263218	Болт	4
53	4260812	Фиксатор	2
54	4260813	Пробка	3
56	4260814	Кронштейн	3
57	4263219	Болт	1
58	4263227	Болт с внутренним шестигранником	1
59	J218008	Шайба	6
64	4301679	Втулка	2
64A	4301678	Уплотнительное кольцо	1
64B	4301677	Уплотнительное кольцо	1
67	94-2011	Пробка	1
68	94-2010	Пробка	1
69	94-2012	Пробка	1
70	J218010	Шайба	14
71	4263220	Болт	12
72	4260818	Шпонка воодруфф	1
73	4246635	Рукоятка	1
74	4263228	Винт	1
75	J218006	Шайба	1
76	4260820	Пробка	1
77	4260821	Пробка	1
78	4260813	Пробка	1
80	4263567	Уплотнительное кольцо	1
81	4260822	Обратный клапан	2
82	4261051 замена: 4269715	Клапан	1
82	4269715	Клапан	1
84	J218006	Шайба	7
85	4263221	Болт	7
86	4260823	Прокладка	1
87	4263222	Болт	2
88	4260824	Пробка	1
89	4263224	Болт	4
90	4260825	Крышка	2
91	4263219	Болт	6
92	4236002	Электромагнитный клапан	1
93	4260828	Прокладка	2
95	4260829	Проставка	1
96	4260830	Прокладка	1
97	4260831	Пробка	1
98	4263229	Винт	4
99	4506429	Уплотнительное кольцо	3
100	4260832 замена: 4269549	Шланг	1
100	4260832 замена: 4264611	Шланг	1
100	4269549	Шланг	1
102	4260833	Трубка	1
103	4260834	Угловой штуцер	2
104	4260835	Разъём	1
104	4264611	Угловой штуцер	1
105	4264611	Угловой штуцер	1
126	4260837	Регулировочная шайба	1
127	4260848	Пробка	2
128	4301671	Стопорное кольцо	4
129	4307859	Тяга	2
130	4301670	Палец	4
131	4301669	Поршень серво	2
132	4301674	Шайба	2
133	4301673	Болт с внутренним шестигранником	2
134	4301672	Направляющая пружины	2
135	4301676	Пружина	2
136	4307838	Чашка подшипник.	2
137	4308779	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
