Рулевое управление трубопроводы (2) — HITACHI LX80

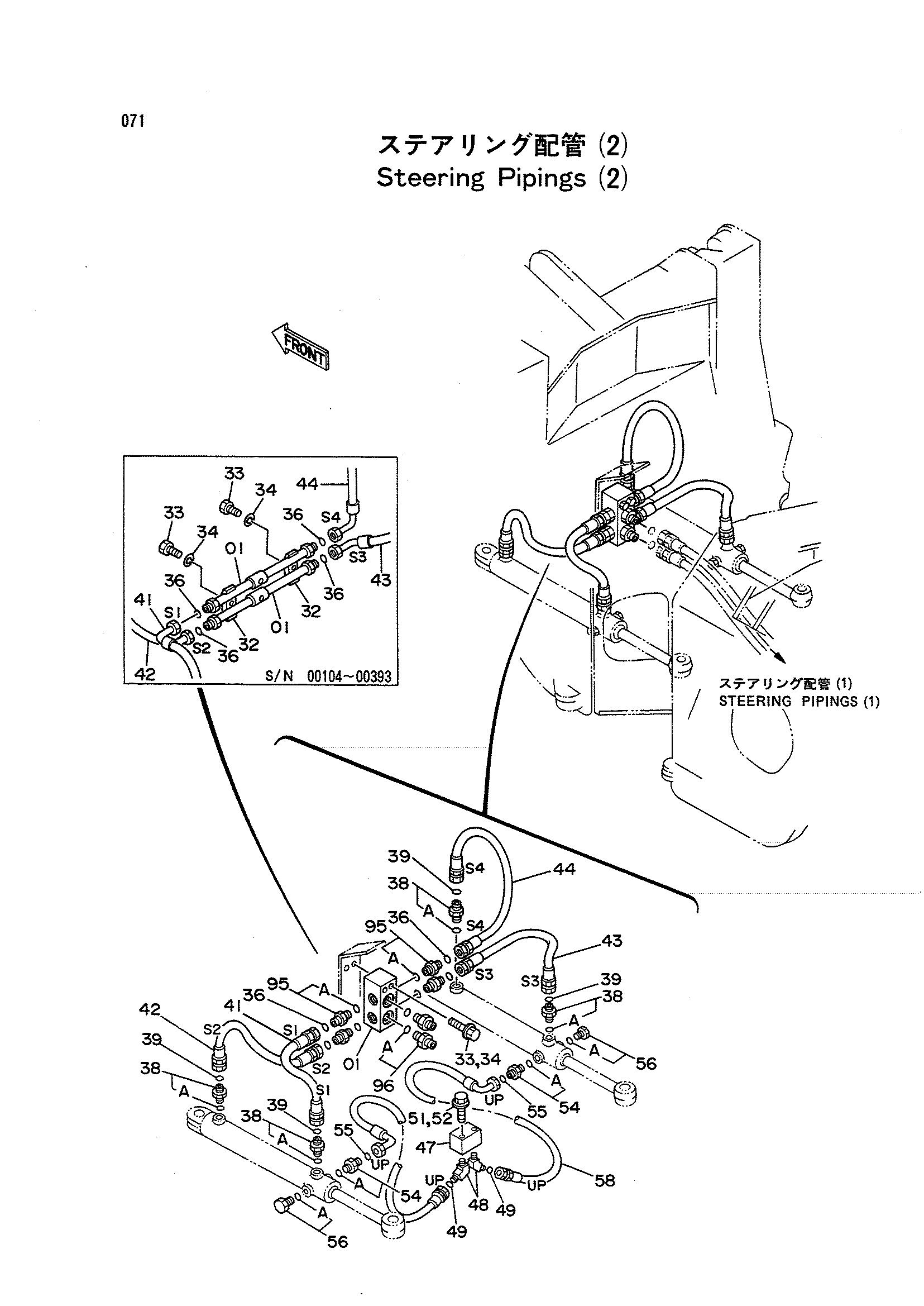

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9729119 | Трубка | 2 |
| 01 | 3053531 | Коллектор | 1 |
| 32 | 4189858 | Хомут трубки | 2 |
| 33 | J901240 | Болт | 2 |
| 33 | J011060 | Болт с шайбой | 2 |
| 34 | A590912 | Пружинная шайба | 2 |
| 36 | 4138928 | Уплотнительное кольцо | 4 |
| 38 | 4187186 | Адаптер | 4 |
| 38A | R26448R | Уплотнительное кольцо | 1 |
| 39 | 4138928 | Уплотнительное кольцо | 4 |
| 41 | 4205384 | Шланг | 1 |
| 41 | 4283780 | Шланг | 1 |
| 42 | 4227089 | Шланг | 1 |
| 42 | 4283783 | Шланг | 1 |
| 43 | 4227088 | Шланг | 1 |
| 43 | 4283782 | Шланг | 1 |
| 44 | 4214440 | Шланг | 1 |
| 44 | 4283781 | Шланг | 1 |
| 47 | 4205855 | Клапан | 1 |
| 48 | 4188890 | Угловой штуцер | 2 |
| 49 | 4154235 | Уплотнительное кольцо | 2 |
| 51 | J900820 замена: J010820 | Болт | 2 |
| 51 | J010820 | Болт с шайбой | 2 |
| 52 | A590908 | Пружинная шайба | 2 |
| 54 | 4187185 | Адаптер | 2 |
| 54A | 4510185 | Уплотнительное кольцо | 1 |
| 55 | 4154235 | Уплотнительное кольцо | 2 |
| 56 | 4174543 | Пробка | 2 |
| 56A | 4510185 | Уплотнительное кольцо | 1 |
| 58 | 4218078 | Шланг | 2 |
| 95 | 4187186 | Адаптер | 4 |
| 95A | R26448R | Уплотнительное кольцо | 1 |
| 96 | 4187187 | Адаптер | 2 |
| 96A | U10778U | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
