Кондиционер (2) <ROPS кабина> — HITACHI LX80

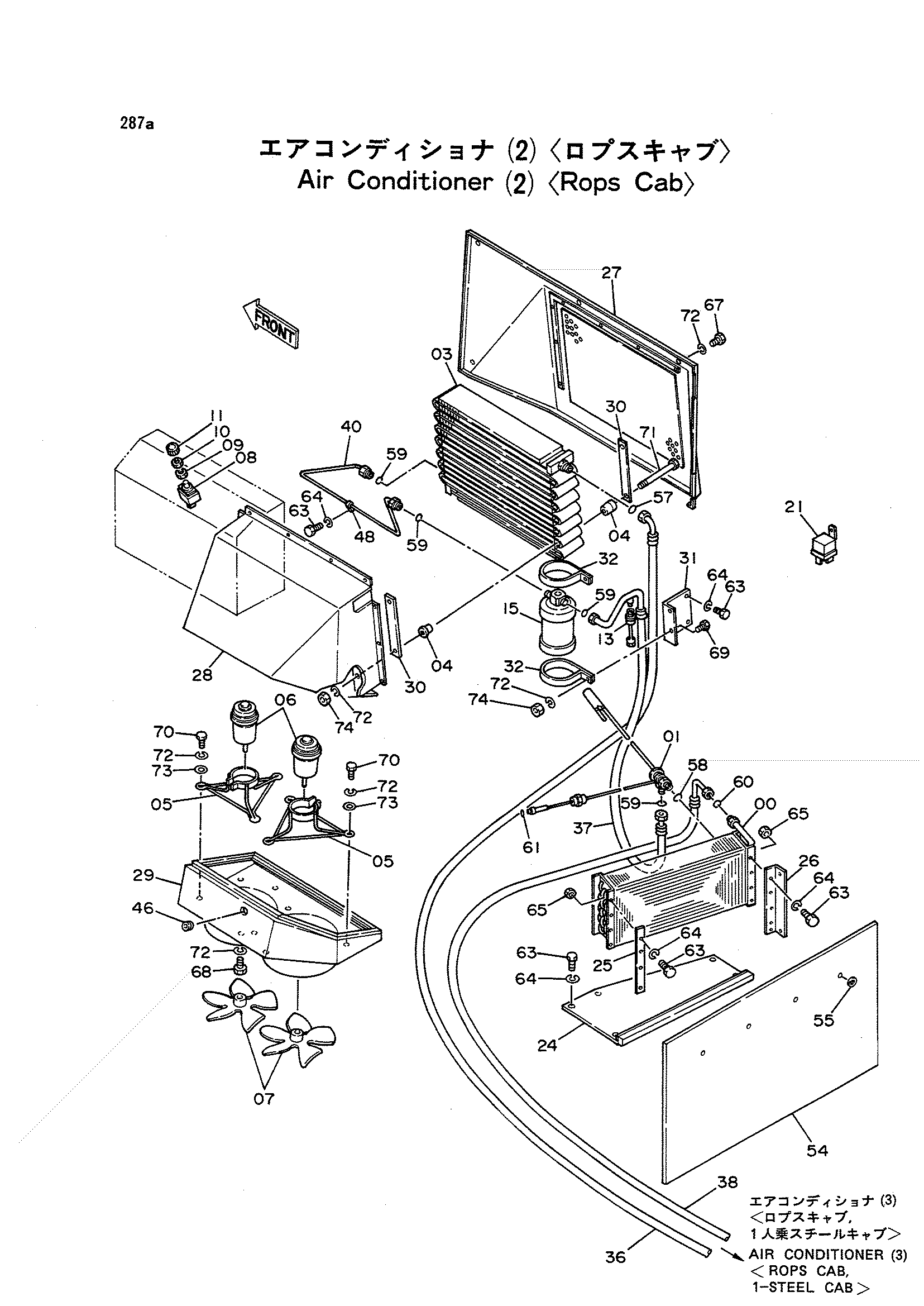

Заводская схема «Кондиционер (2) <ROPS кабина>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3041696 | Евапоратор | 1 |
| 01 | 3041664 | Клапан | 1 |
| 03 | 3041663 | Конденсатор | 1 |
| 04 | 3041671 | Втулка | 8 |
| 05 | 3041673 | Опора | 2 |
| 06 | 3041605 | Гидромотор | 2 |
| 07 | 3041669 | Вентилятор | 2 |
| 08 | 3041694 | Выключатель | 1 |
| 09 | 3041639 | Гайка | 1 |
| 10 | 3041668 | Гайка | 1 |
| 11 | 4211529 | Ручка | 1 |
| 13 | 3041695 | Датчик давления | 1 |
| 15 | 4235024 | Осушитель | 1 |
| 21 | 4236265 | Реле | 1 |
| 24 | 9729208 | Пластина | 1 |
| 25 | 4215244 | Кронштейн | 1 |
| 26 | 4222895 | Кронштейн | 1 |
| 27 | 6008697 | Крышка | 1 |
| 28 | 7019107 | Короб | 1 |
| 29 | 7019108 | Короб | 1 |
| 30 | 4206724 | Опора | 2 |
| 31 | 4228925 | Кронштейн | 1 |
| 32 | 4228061 | Лента | 2 |
| 36 | 4236571 | Шланг радиатора | 1 |
| 37 | 4224774 | Шланг радиатора | 1 |
| 38 | 4236570 | Шланг радиатора | 1 |
| 40 | 3044946 | Трубка | 1 |
| 46 | 94-2806 | Резиновая втулка | 1 |
| 48 | 4000855 | Зажим трубка | 1 |
| 54 | 4215280 | Коврик | 1 |
| 55 | 4156886 | Шайба | 11 |
| 57 | 4225066 | Уплотнительное кольцо | 2 |
| 58 | 4226188 | Уплотнительное кольцо | 1 |
| 59 | 4226187 | Уплотнительное кольцо | 4 |
| 60 | 4226189 | Уплотнительное кольцо | 2 |
| 61 | 4226186 | Уплотнительное кольцо | 1 |
| 63 | J900612 | Болт | 18 |
| 64 | A590906 | Пружинная шайба | 18 |
| 65 | M500605 | Гайка | 8 |
| 67 | J900812 | Болт | 4 |
| 68 | J900816 | Болт | 3 |
| 69 | J900820 | Болт | 2 |
| 70 | J900825 | Болт | 6 |
| 71 | J900802 | Болт | 4 |
| 72 | A590908 | Пружинная шайба | 19 |
| 73 | A590108 | Плоская шайба | 6 |
| 74 | M500807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
