Педаль — HITACHI LX80

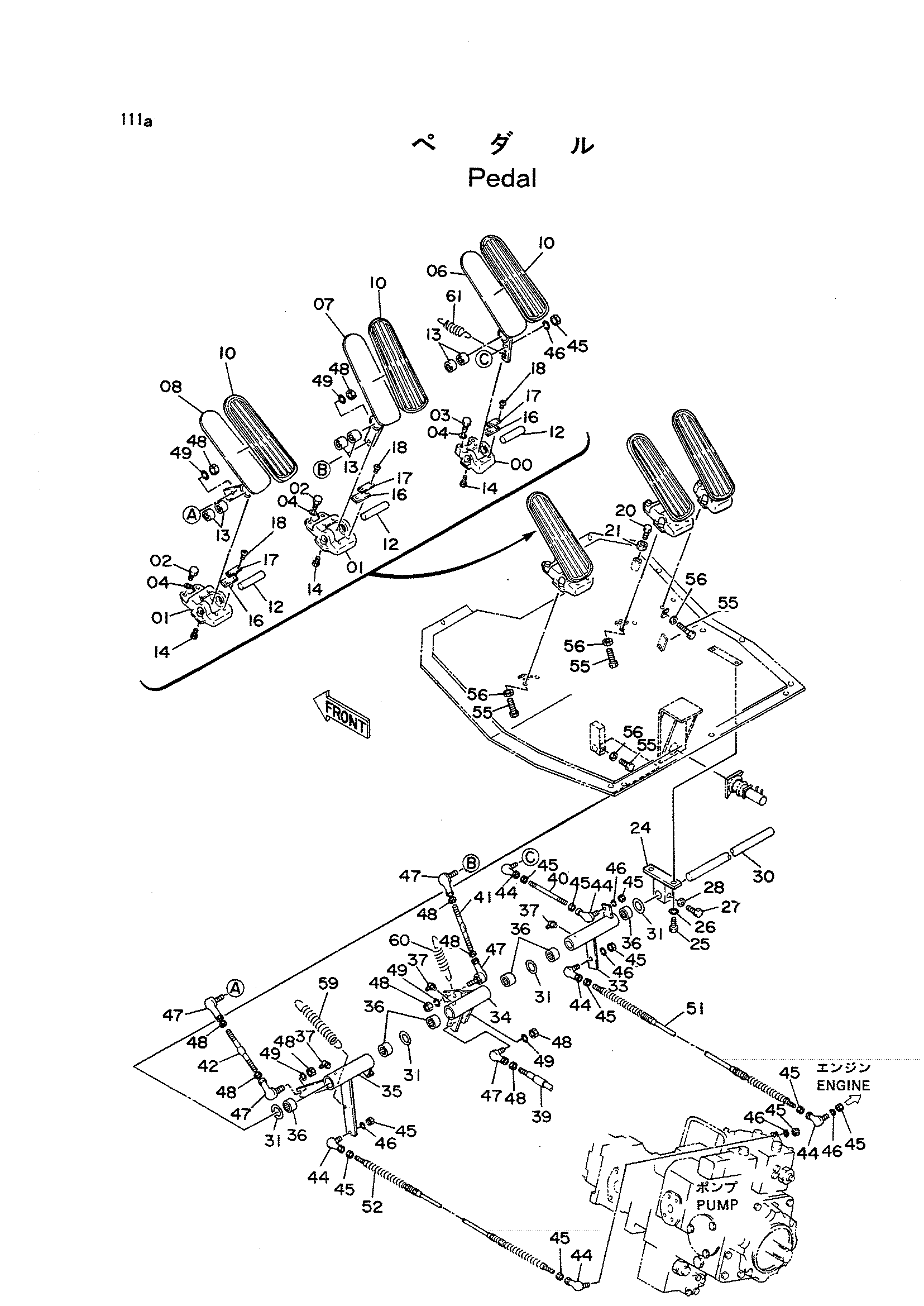

Заводская схема «Педаль» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2025436 | Кронштейн | 1 |
| 01 | 2025437 | Кронштейн | 2 |
| 02 | J901025 | Болт | 4 |
| 03 | J901040 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 6 |
| 06 | 8040255 | Педаль | 1 |
| 07 | 8041425 | Педаль | 1 |
| 08 | 8040257 | Педаль | 1 |
| 10 | 4218702 | Крышка | 3 |
| 12 | 4207498 | Палец | 3 |
| 13 | 4108670 | Игольчатый подшипник | 6 |
| 14 | J900820 | Болт | 3 |
| 16 | 4207499 | Резиновая прокладка | 6 |
| 17 | 4215193 | Пластина | 6 |
| 18 | M430610 | Винт | 12 |
| 20 | 4213534 | Болт | 1 |
| 21 | J950010 | Гайка | 1 |
| 24 | 9728360 | Блок | 1 |
| 25 | J901025 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | J901030 | Болт | 2 |
| 28 | J950010 | Гайка | 2 |
| 30 | 3041585 | Палец | 1 |
| 31 | A590120 | Плоская шайба | 4 |
| 33 | 8041426 | Рычаг | 1 |
| 34 | 8041427 | Рычаг | 1 |
| 35 | 8041428 | Рычаг | 1 |
| 36 | 4063692 | Игольчатый подшипник | 6 |
| 37 | J75581 | Штуцер | 3 |
| 39 | 3041584 | Шток | 1 |
| 40 | 4215183 | Шток | 1 |
| 41 | 4219243 | Шток | 1 |
| 42 | 4219244 | Шток | 1 |
| 44 | 4056017 | Шарнир | 6 |
| 45 | M500605 | Гайка | 12 |
| 46 | A590906 | Пружинная шайба | 6 |
| 47 | 4140065 | Шарнир | 5 |
| 48 | J950010 | Гайка | 10 |
| 49 | A590910 | Пружинная шайба | 5 |
| 51 | 4118324 | Трос управления | 1 |
| 52 | 4118319 | Трос управления | 1 |
| 55 | M261036 | Болт | 4 |
| 56 | J950010 | Гайка | 4 |
| 59 | 3039230 | Пружина растяжения | 1 |
| 60 | 4242096 | Пружина растяжения | 1 |
| 61 | 4240069 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
