Стояночный тормоз (нижний) — HITACHI LX80

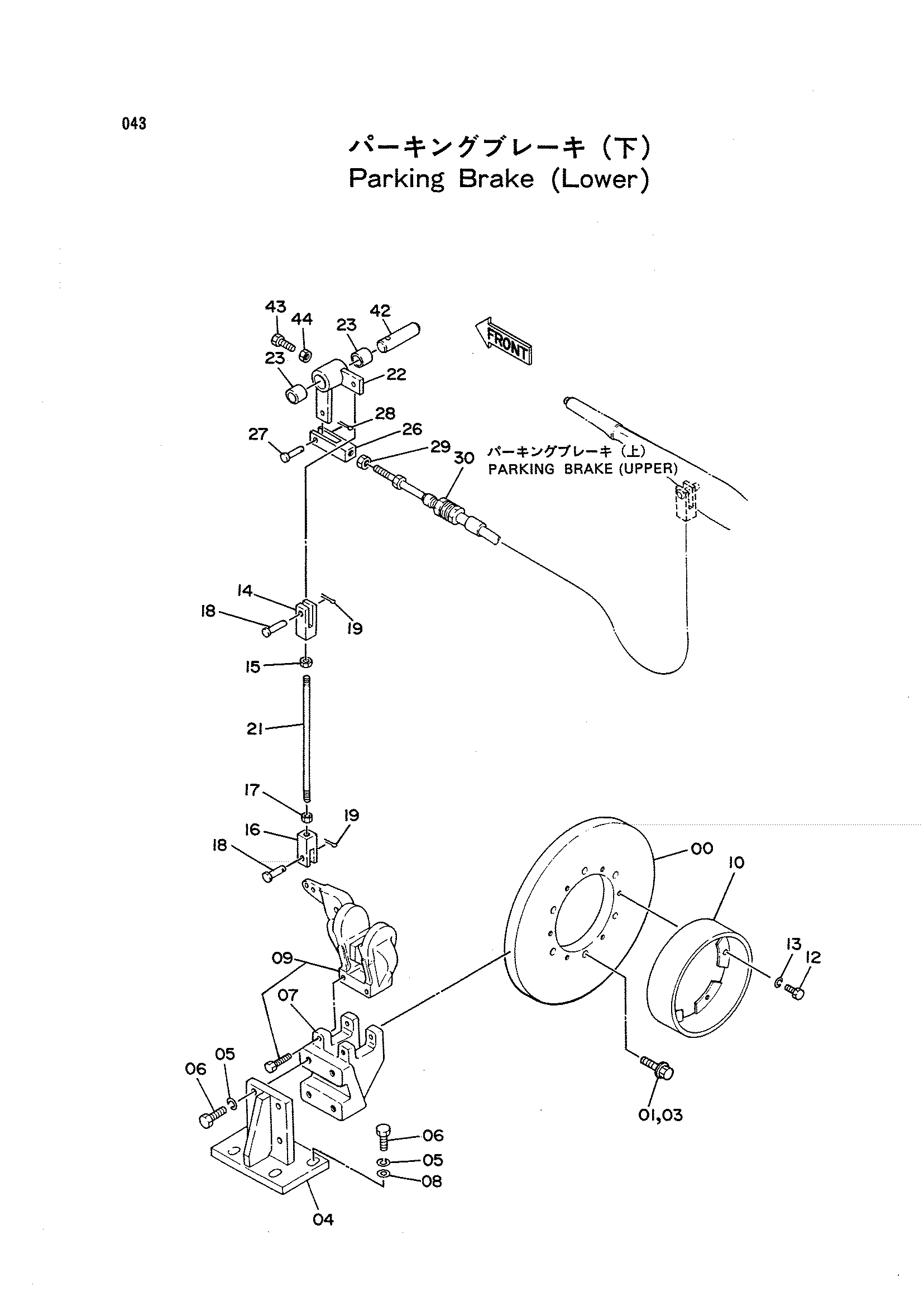

Заводская схема «Стояночный тормоз (нижний)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4212890 | Пластина диск | 1 |
| 01 | A590910 | Пружинная шайба | 6 |
| 03 | J901040 замена: J011040 | Болт | 6 |
| 03 | J011040 | Болт с шайбой | 6 |
| 04 | 8040584 | Кронштейн | 1 |
| 05 | A590912 | Пружинная шайба | 8 |
| 06 | J901235 | Болт | 8 |
| 07 | 3040198 | Кронштейн | 1 |
| 08 | 4086891 | Шайба | 4 |
| 09 | 4215436 | Тормоз дисковый | 1 |
| 10 | 8044748 | Крышка муфта | 1 |
| 12 | J900812 | Болт | 6 |
| 13 | A590908 | Пружинная шайба | 6 |
| 14 | 4137323 | Концевой вилка(левый) | 1 |
| 15 | J955010 | Гайка L | 1 |
| 16 | 4137311 | Концевой вилка(правый) | 1 |
| 17 | J950010 | Гайка | 1 |
| 18 | A741026 замена: 4244235 | Палец | 2 |
| 18 | 4244235 | Палец | 2 |
| 19 | A763016 | Шплинт | 2 |
| 21 | 4236537 | Шток | 1 |
| 22 | 9729027 замена: 9733374 | Рычаг | 1 |
| 22 | 9733374 | Рычаг | 1 |
| 23 | 4115195 | Втулка | 2 |
| 26 | 4020675 | Концевой вилка | 1 |
| 27 | A741026 замена: 4244235 | Палец | 1 |
| 27 | 4244235 | Палец | 1 |
| 28 | A763016 | Шплинт | 1 |
| 29 | M500807 | Гайка | 1 |
| 30 | 4219280 | Трос управления | 1 |
| 30 | 4033046 замена: 4058261 | Трос управления | 1 |
| 30 | 4058261 | Трос управления | 1 |
| 42 | 4222915 замена: 4264615 | Палец | 1 |
| 42 | 4264615 | Палец | 1 |
| 43 | J900830 | Болт | 1 |
| 44 | M500807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
