Передний консоль <ROPS кабина, 1-стальной кабина> — HITACHI LX80

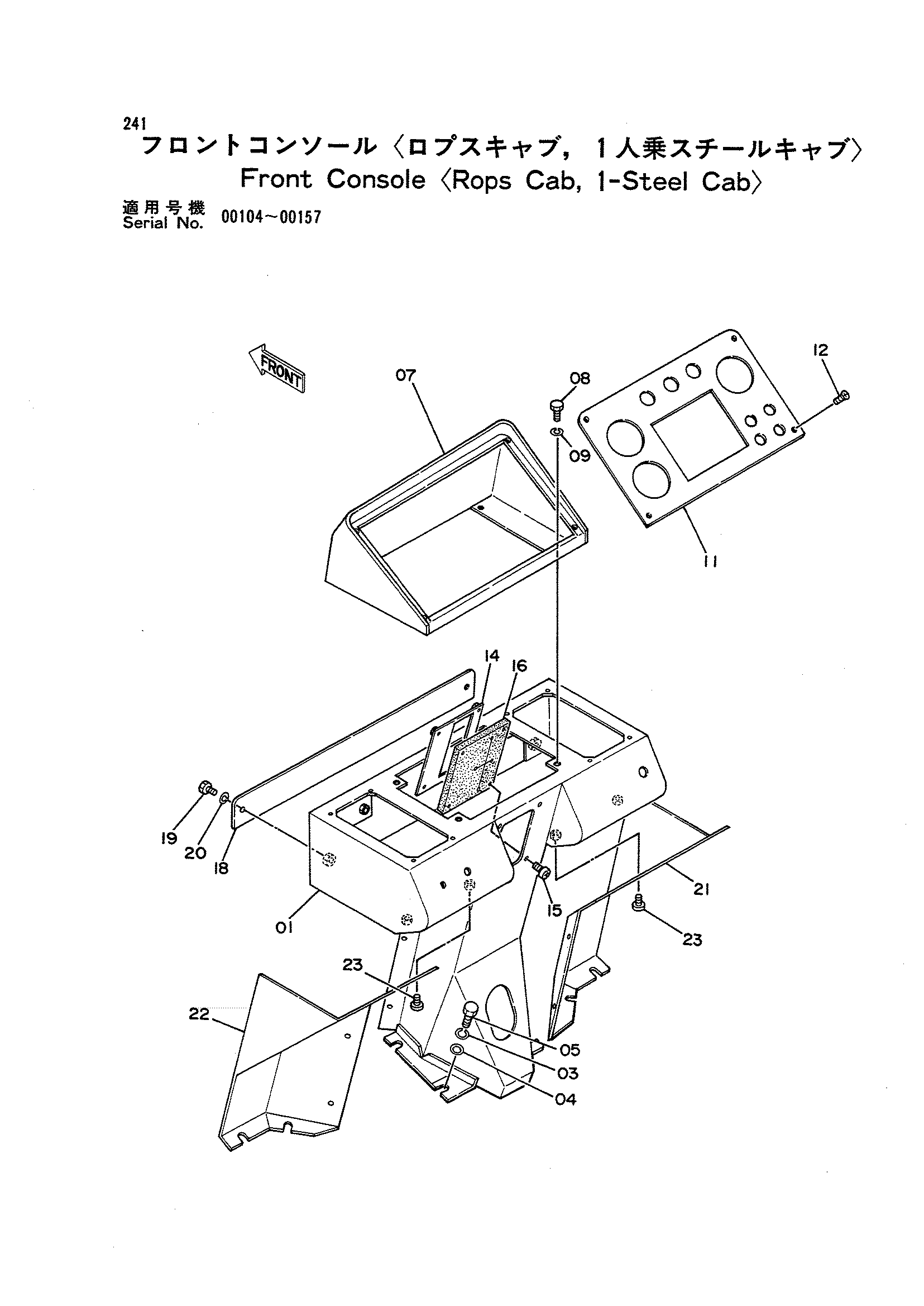

Заводская схема «Передний консоль <ROPS кабина, 1-стальной кабина>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6008889 | Консоль | 1 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | J901020 | Болт | 4 |
| 07 | 7020410 | Короб измеритель | 1 |
| 08 | J900820 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 11 | 8043539 | Панель | 1 |
| 12 | J650614 | Винт | 4 |
| 14 | 9729145 | Пластина | 1 |
| 15 | J650420 | Винт | 4 |
| 16 | 4214868 | Резиновая прокладка | 1 |
| 18 | 4209655 | Крышка | 1 |
| 19 | J900820 | Болт | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 21 | 7019074 | Крышка | 1 |
| 22 | 7019075 | Крышка | 1 |
| 23 | J650614 | Винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
