Крышка (рама) — HITACHI LX80

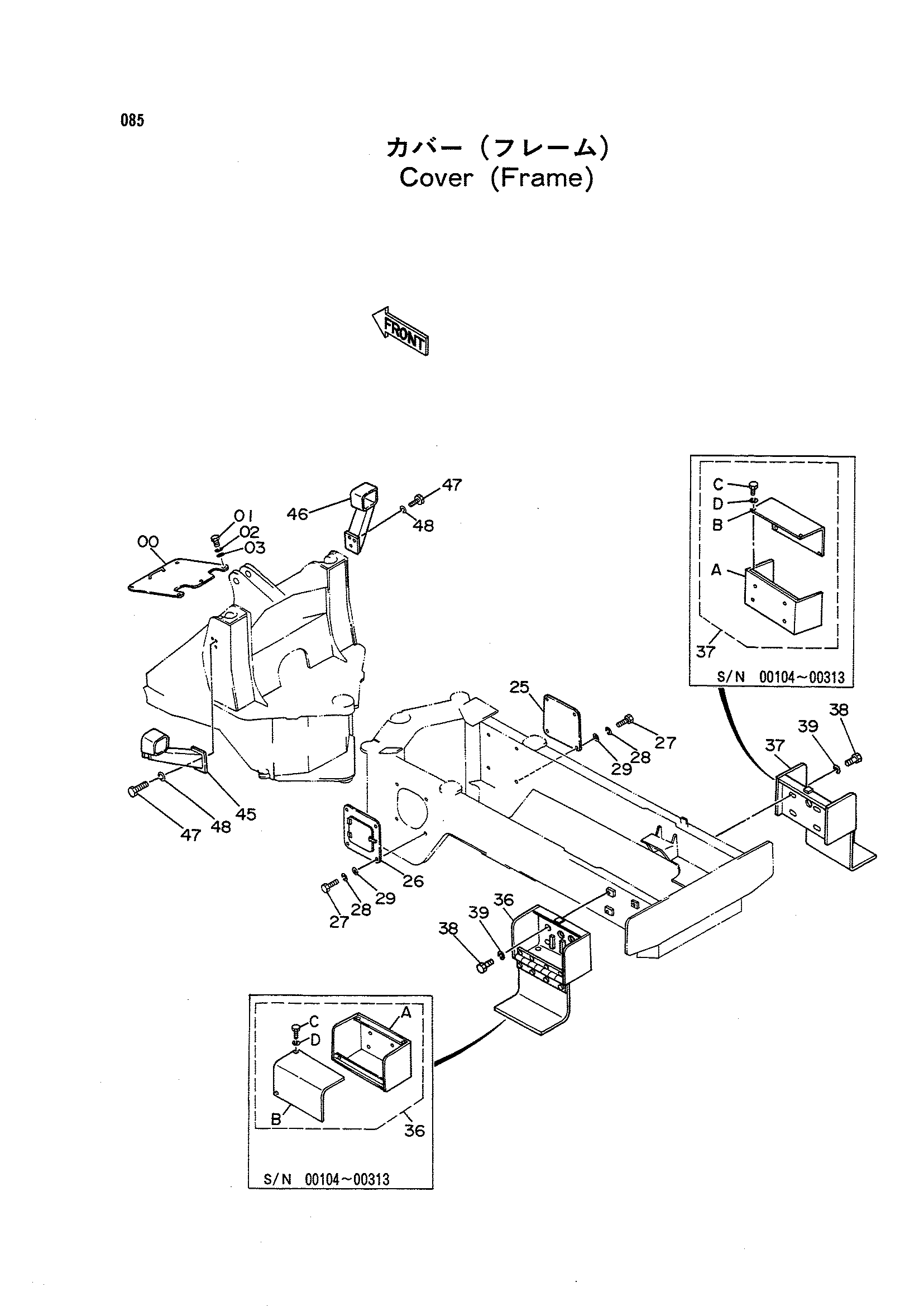

Заводская схема «Крышка (рама)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8039256 | Крышка | 1 |
| 00 | 8040731 | Крышка | 1 |
| 00 | 8040731 | Крышка | 1 |
| 01 | J901025 | Болт | 5 |
| 02 | A590910 | Пружинная шайба | 5 |
| 03 | A590110 | Плоская шайба | 5 |
| 25 | 4214081 | Крышка | 1 |
| 26 | 8040350 | Крышка | 1 |
| 27 | J901020 | Болт | 8 |
| 28 | A590910 | Пружинная шайба | 8 |
| 29 | A590110 | Плоская шайба | 8 |
| 36 | 9084234 замена: 7024946 | Короб аккумулятор | 1 |
| 36 | 9084234 замена: 9736953 | Короб аккумулятор | 1 |
| 36 | 9084234 замена: 4275026 | Короб аккумулятор | 1 |
| 36 | 7024946 | Короб аккумулятор | 1 |
| 36A | 7020469 | Короб аккумулятор | 1 |
| 36B | 3044531 | Крышка | 1 |
| 36C | J900820 | Болт | 4 |
| 36D | A590908 | Пружинная шайба | 4 |
| 37 | 9084235 замена: 7024947 | Короб аккумулятор | 1 |
| 37 | 7024947 | Короб аккумулятор | 1 |
| 37A | 7020470 | Короб аккумулятор | 1 |
| 37B | 3044531 | Крышка | 1 |
| 37C | J900820 | Болт | 4 |
| 37D | A590908 | Пружинная шайба | 4 |
| 38 | J901225 | Болт | 8 |
| 39 | A590912 | Пружинная шайба | 8 |
| 45 | 7020339 | Кронштейн | 1 |
| 45 | 7021926 | Кронштейн | 1 |
| 46 | 7020340 | Кронштейн | 1 |
| 46 | 7021921 | Кронштейн | 1 |
| 47 | J901220 | Болт | 6 |
| 48 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
