Гидроцилиндр ковша — HITACHI LX80

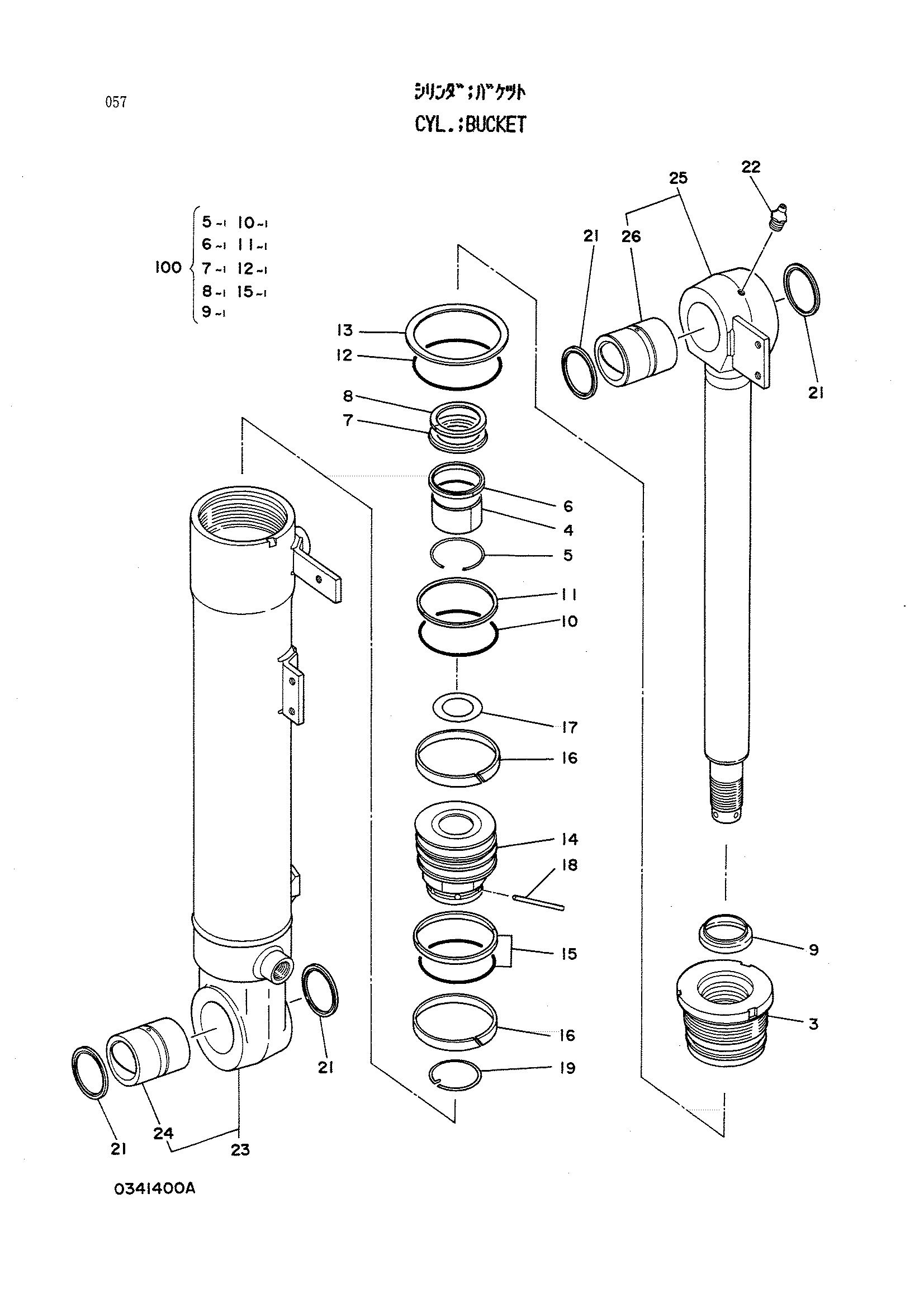

Заводская схема «Гидроцилиндр ковша» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4205271 замена: 4220755 | Гидроцилиндр ковша | 1 | |
| 4205271 замена: 8049196 | Гидроцилиндр ковша | 1 | |
| 4205271 замена: 4187188 | Гидроцилиндр ковша | 1 | |
| 3 | 0341403 | Головка гидроцилиндра | 1 |
| 4 | 988681 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0225613 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0225610 | Грязесъёмное кольцо | 1 |
| 10 | 992446 | Уплотнительное кольцо | 1 |
| 11 | 4060391 | Опорное кольцо | 1 |
| 12 | 4101722 | Уплотнительное кольцо | 1 |
| 13 | 4131263 | Стопорная шайба | 1 |
| 14 | 0341404 | Поршень | 1 |
| 15 | 0258205 | Уплотнительное кольцо | 1 |
| 16 | 0258207 | Кольцо | 2 |
| 17 | 0225619 | Регулировочная шайба | 1 |
| 18 | 0258209 | Палец | 1 |
| 19 | 0258210 | Стопорное кольцо | 1 |
| 21 | 0341304 | Грязесъёмное кольцо | 4 |
| 22 | J75481 | Штуцер | 1 |
| 23 | 4231875 | Труба гидроцилиндра | 1 |
| 24 | 0310513 | Втулка пальца | 1 |
| 25 | 4231876 | Шток поршня | 1 |
| 26 | 0310513 | Втулка пальца | 1 |
| 100 | 4223638 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
