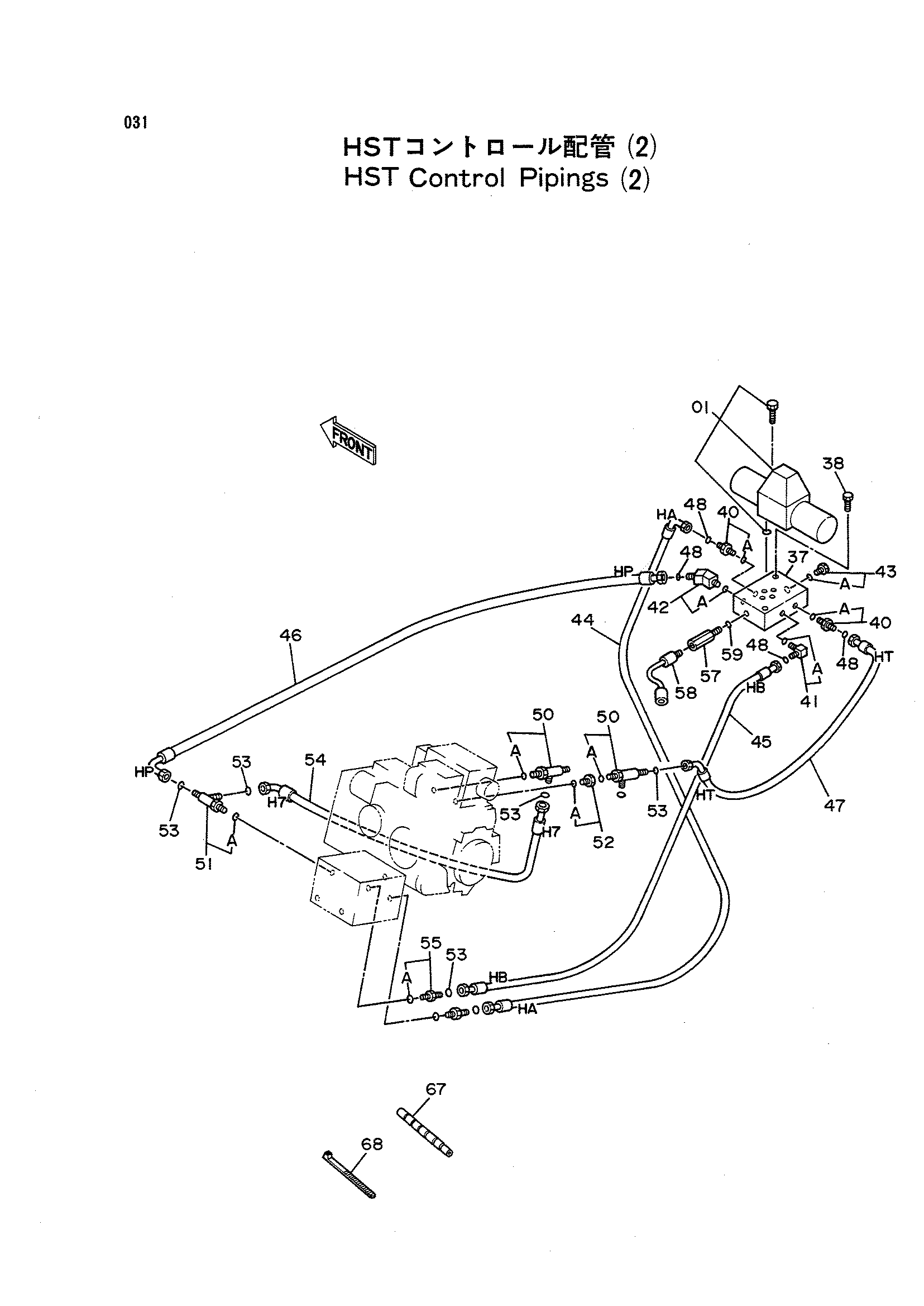

HST управление трубопроводы (2) — HITACHI LX80
Заводская схема «HST управление трубопроводы (2)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4228065 | Электромагнитный клапан | 1 |
| 37 | 3044316 | Коллектор | 1 |
| 38 | M340840 | Болт с внутренним шестигранником | 2 |
| 40 | 4187185 | Адаптер | 2 |
| 40A | 4510185 | Уплотнительное кольцо | 1 |
| 41 | 4187189 | Угловой штуцер | 1 |
| 41A | 4510185 | Уплотнительное кольцо | 1 |
| 42 | 4188890 | Угловой штуцер | 1 |
| 42A | 4510185 | Уплотнительное кольцо | 1 |
| 43 | 4174543 | Пробка | 1 |
| 43A | 4510185 | Уплотнительное кольцо | 1 |
| 44 | 4229890 | Шланг | 1 |
| 45 | 4231271 | Шланг | 1 |
| 46 | 4229892 | Шланг | 1 |
| 47 | 4229893 | Шланг | 1 |
| 48 | 4154235 | Уплотнительное кольцо | 4 |
| 50 | 4213727 | Тройник | 2 |
| 50A | 4510185 | Уплотнительное кольцо | 1 |
| 51 | 4227828 | Тройник | 1 |
| 51A | R26448R | Уплотнительное кольцо | 1 |
| 52 | 4227829 | Переходник | 1 |
| 52A | R26906R | Уплотнительное кольцо | 1 |
| 53 | 4154235 | Уплотнительное кольцо | 6 |
| 54 | 4226345 | Шланг | 1 |
| 55 | 4187185 | Адаптер | 2 |
| 55A | 4510185 | Уплотнительное кольцо | 1 |
| 57 | 4218515 | Амортизатор | 1 |
| 58 | 4215446 замена: 4268548 | Датчик давления | 1 |
| 58 | 4268548 | Датчик давления | 1 |
| 59 | 4510185 | Уплотнительное кольцо | 1 |
| 67 | 4149557 | Защитный кожух | 2 |
| 68 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
