Электрооборудование (2) <2-стальной кабина> — HITACHI LX80

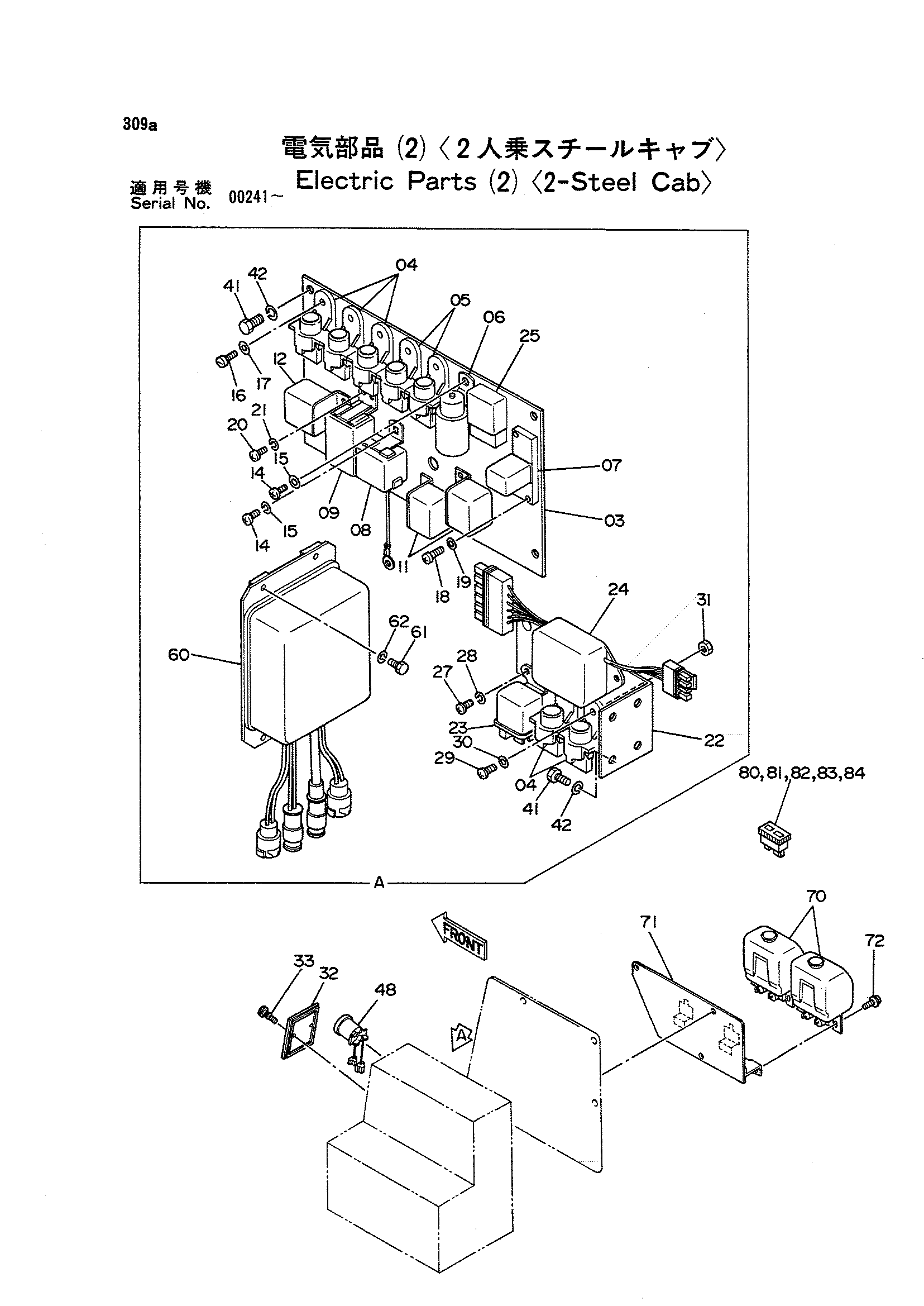

Заводская схема «Электрооборудование (2) <2-стальной кабина>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8050020 | Пластина | 1 |
| 04 | 4236265 | Реле | 5 |
| 05 | 4236267 | Реле | 2 |
| 06 | 4236266 | Реле | 1 |
| 07 | 4099733 | Реле делай | 1 |
| 08 | 4215003 | Фласхер | 1 |
| 09 | 4205029 | Реле | 1 |
| 11 | 4152940 | Реле хоурметер | 2 |
| 12 | 4189180 | Таймер | 1 |
| 14 | M430613 | Винт | 8 |
| 15 | A590906 | Пружинная шайба | 8 |
| 16 | M430616 | Винт | 5 |
| 17 | A590106 | Плоская шайба | 5 |
| 18 | M430416 | Винт | 2 |
| 19 | A590104 | Плоская шайба | 2 |
| 20 | M430416 | Винт | 2 |
| 21 | A590904 | Пружинная шайба | 2 |
| 22 | 8050021 | Пластина | 1 |
| 23 | 4251587 | Реле | 1 |
| 24 | 4218103 | Контроллер | 1 |
| 25 | 3054870 | Диод | 1 |
| 27 | M430613 | Винт | 2 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | M430616 | Винт | 4 |
| 30 | A590106 | Плоская шайба | 4 |
| 31 | M500605 | Гайка | 2 |
| 32 | 9736415 | Крышка | 1 |
| 33 | 4207790 | Винт | 2 |
| 41 | J900812 | Болт | 8 |
| 42 | A590908 | Пружинная шайба | 8 |
| 48 | 2027297 | Измеритель хоур | 1 |
| 60 | 4262673 | Контроллер | 1 |
| 61 | J900614 | Болт | 4 |
| 62 | A590906 | Пружинная шайба | 4 |
| 70 | 2027432 | Омыватель стекла | 2 |
| 71 | 8050405 | Кронштейн | 1 |
| 72 | J460616 | Винт с шайбой | 4 |
| 80 | 4247107 | Предохранитель | 1 |
| 81 | 4195593 | Предохранитель | 5 |
| 82 | 4195594 | Предохранитель | 8 |
| 83 | 4195595 | Предохранитель | 3 |
| 84 | 4195596 | Предохранитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
