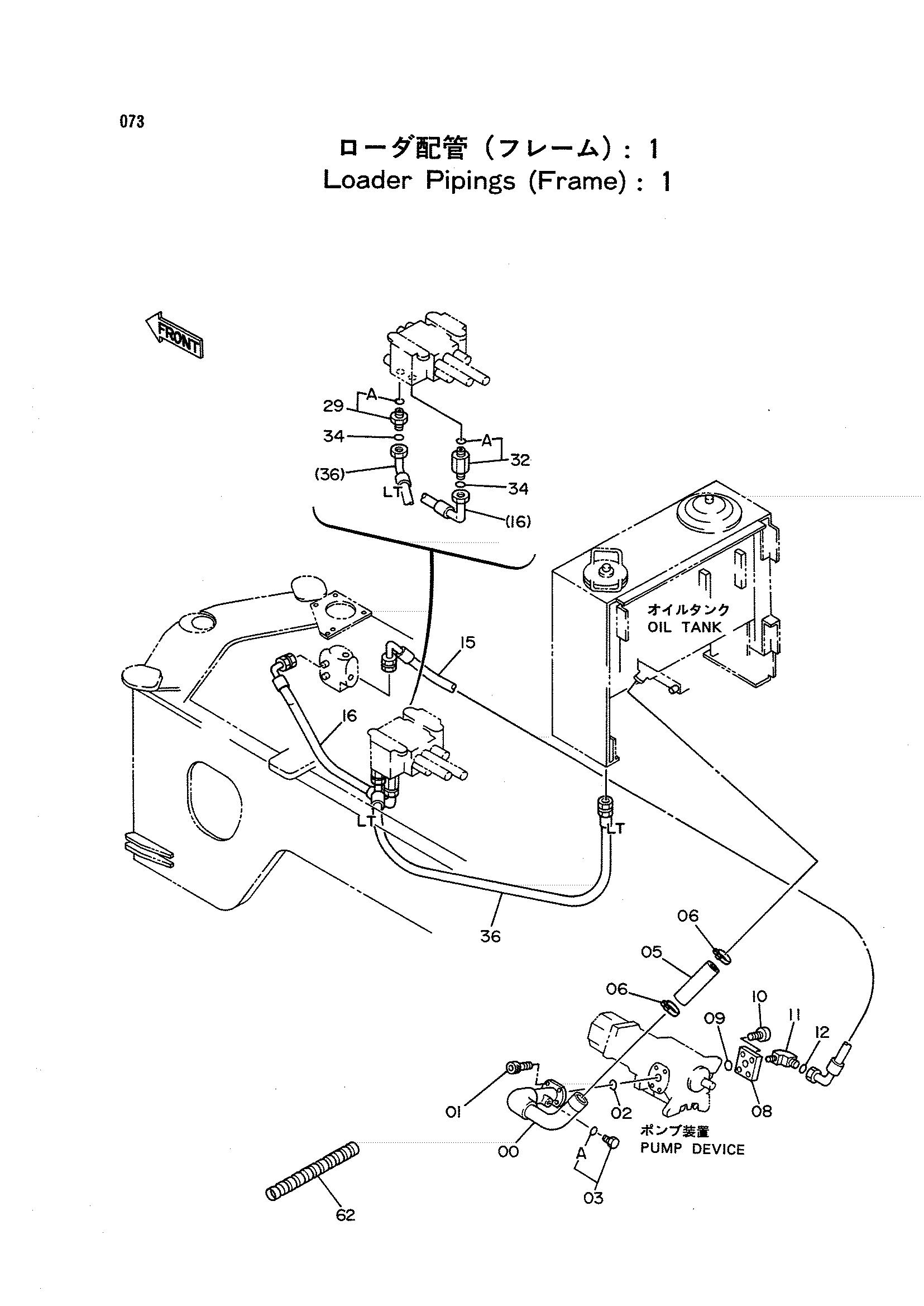

Погрузчик трубопроводы (рама) 1 — HITACHI LX80
Заводская схема «Погрузчик трубопроводы (рама) 1» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8043608 | Всасывающая трубка | 1 |
| 01 | M341236 | Болт с внутренним шестигранником | 4 |
| 02 | A811050 | Уплотнительное кольцо | 1 |
| 03 | 4174546 | Пробка | 1 |
| 03A | U10778U | Уплотнительное кольцо | 1 |
| 05 | 4080206 | Резиновый шланг | 1 |
| 06 | 4159683 | Хомут шланга | 2 |
| 08 | 4221428 | Блок | 1 |
| 09 | A811035 | Уплотнительное кольцо | 1 |
| 10 | M341025 | Болт с внутренним шестигранником | 4 |
| 11 | 4189423 | Угловой штуцер | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 1 |
| 15 | 4221242 | Шланг | 1 |
| 16 | 4229864 | Шланг | 1 |
| 29 | 4189409 | Адаптер | 1 |
| 29A | 4510188 | Уплотнительное кольцо | 1 |
| 32 | 4207591 | Адаптер | 1 |
| 32A | 4044013 | Уплотнительное кольцо | 1 |
| 34 | 4187308 | Уплотнительное кольцо | 2 |
| 36 | 4235275 | Шланг | 1 |
| 62 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
