Электрооборудование (рама) — HITACHI LX80

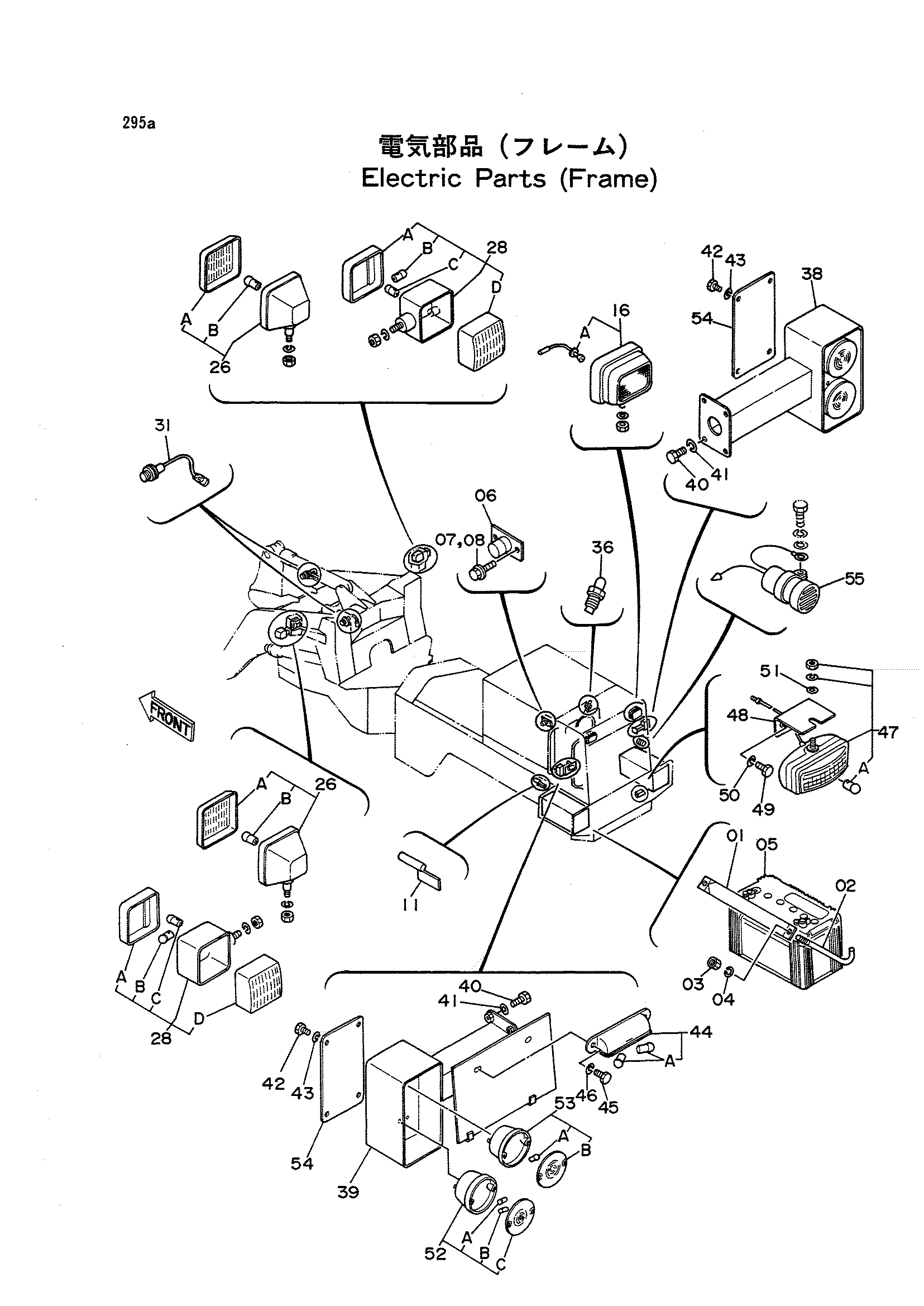

Заводская схема «Электрооборудование (рама)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9728259	Держатель	2
02	4206644	Болт	4
03	M500807	Гайка	4
04	A590908	Пружинная шайба	4
05	4187027	Аккумулятор	2
06	4031771	Реле аккумулятор	1
07	J900814 замена: J020825	Болт	2
07	J020825	Болт с шайбой	2
08	A590908	Пружинная шайба	2
11	4184446	Ограничитель	1
16	4186306	Фонарь воркинг	2
16A	4306017	Лампа	1
26	4231916	Фара	2
26A	4244229	Рассеиватель	2
26B	4244248	Лампа	2
28	4231917	Фонарь передний	2
28A	4244231	Рассеиватель	2
28B	4229390	Лампа	2
28C	4174816	Лампа	2
28D	4244230	Рассеиватель	2
31	4183449	Выключатель	2
36	4030594	Блок	1
38	6009641	Кронштейн R	1
38	7024386	Кронштейн R	1
39	6009642	Кронштейн L	1
39	7024387	Кронштейн L	1
40	J901020	Болт	8
41	A590910	Пружинная шайба	8
42	J900610	Болт	8
43	A590906	Пружинная шайба	8
44	4104070	Фонарь	1
44A	4037222	Лампа	2
45	M430610	Винт	2
46	A590906	Пружинная шайба	2
47	4174856	Фонарь	1
47A	4037222	Лампа	1
48	4232058	Кронштейн	1
49	J901016	Болт	2
50	A590910	Пружинная шайба	2
51	A590110	Плоская шайба	1
52	4229386	Фонарь	2
52A	4229391	Лампа	2
52B	4229390	Лампа	2
52C	4243529	Рассеиватель	2
53	4229387	Фонарь	2
53A	4229390	Лампа	2
53B	4244228	Рассеиватель	2
54	4231748	Крышка	2
54	4276229	Крышка	2
55	4011946	Сигнализация	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
