Крышка двигателя — HITACHI LX80

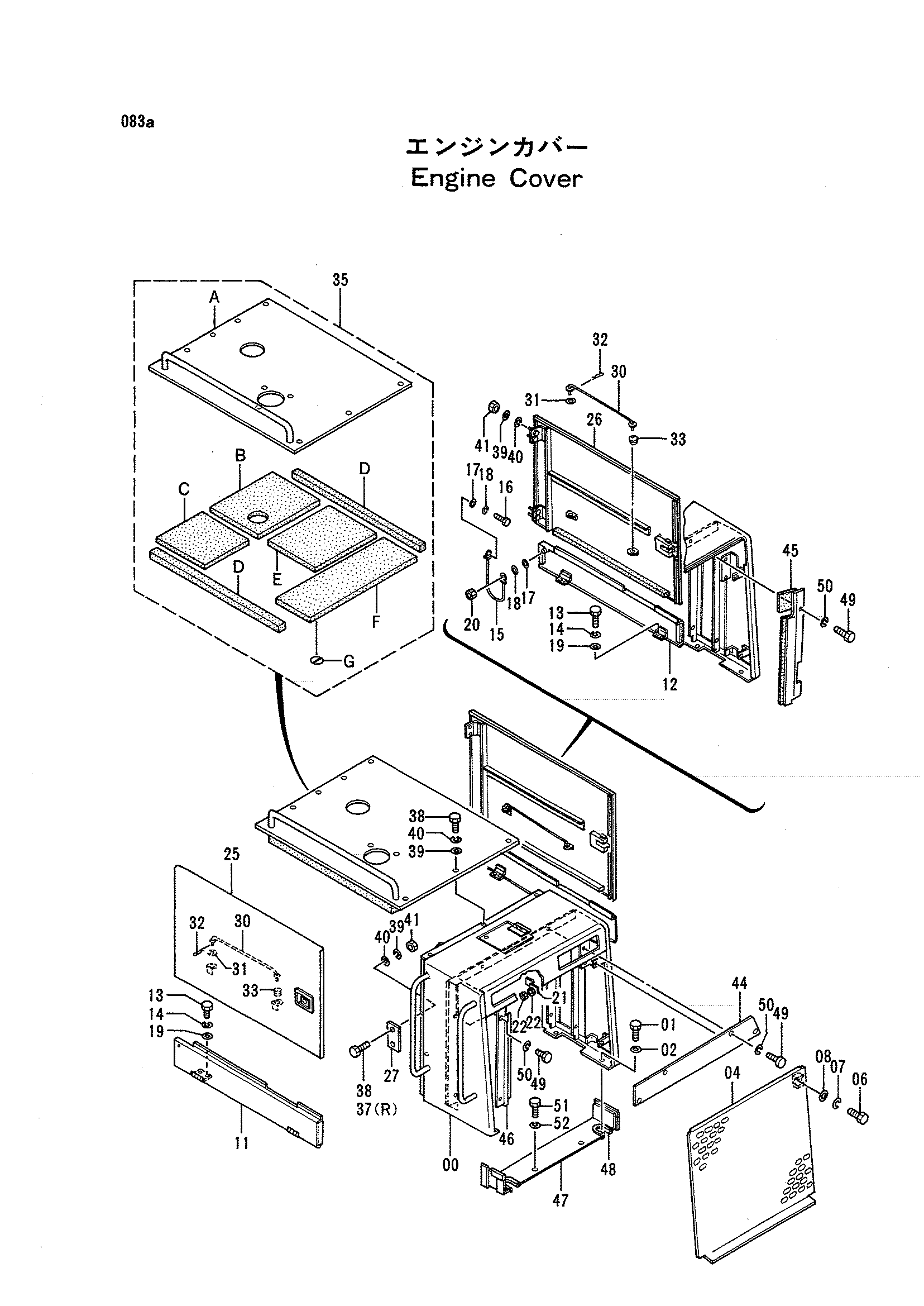

Заводская схема «Крышка двигателя» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6009698	Крышка двигатель	1
01	J901225	Болт	4
02	A590912	Пружинная шайба	4
04	7020479	Решётка	1
06	J901020	Болт	4
07	A590910	Пружинная шайба	4
08	A590110	Плоская шайба	4
11	8045373	Крышка	1
12	8045372	Крышка	1
13	J900612	Болт	8
14	A590906	Пружинная шайба	8
15	4229656	Канат провод	2
16	J900616	Болт	2
17	A590106	Плоская шайба	4
18	A590906	Пружинная шайба	4
19	4144838	Шайба	8
20	M500605	Гайка	2
21	4210556	Ограничитель	2
22	J950010	Гайка	4
25	7020506	Дверь	1
26	7020507	Дверь	1
27	4183233	Ограничитель	2
30	9707254	Стойка	2
31	A590112	Плоская шайба	2
32	4022699	Стопорный палец	2
33	94-2806	Резиновая втулка	2
35	7020505	Крышка в сборе	1
35B	4244490	Резиновая подушка	1
35C	4244491	Резиновая подушка	1
35D	4244492	Резиновая подушка	2
35E	4244489	Резиновая подушка	1
35F	4244488	Резиновая подушка	1
35G	4156886	Шайба	14
37	J901232	Болт	2
38	J901225	Болт	10
39	A590112	Плоская шайба	20
40	A590912	Пружинная шайба	20
41	J950012	Гайка	12
44	9731533	Крышка	1
45	9731532	Крышка	1
46	9731531	Крышка	1
47	8043691	Крышка	1
48	4232631	Резиновая прокладка	2
49	J901220	Болт	8
50	A590912	Пружинная шайба	8
51	J901014	Болт	2
52	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
