Передний консоль <ROPS навес> — HITACHI LX80

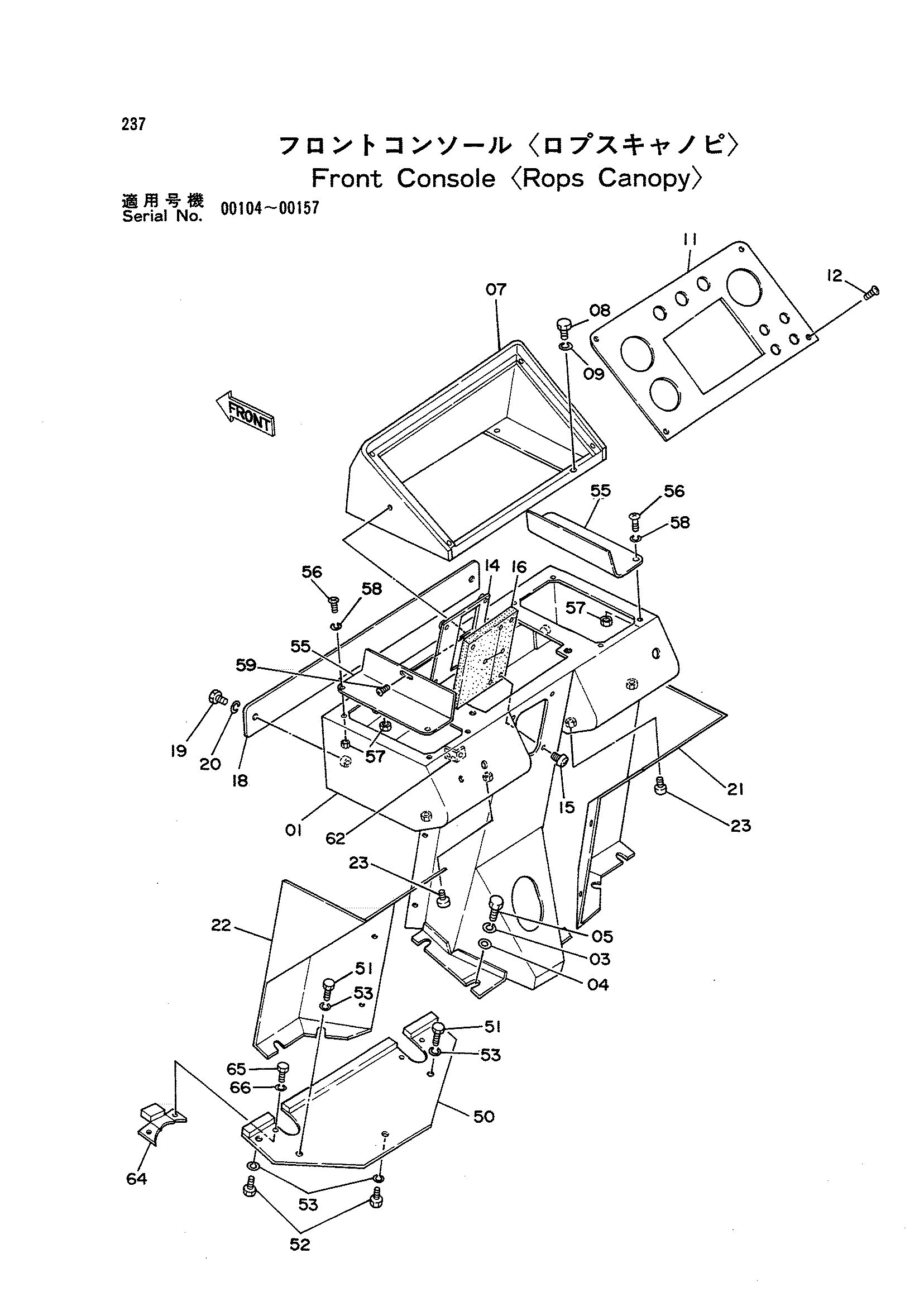

Заводская схема «Передний консоль <ROPS навес>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6008889 | Консоль | 1 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | J901020 | Болт | 4 |
| 07 | 7020410 | Короб измеритель | 1 |
| 08 | J900820 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 11 | 8043539 | Панель | 1 |
| 12 | J650614 | Винт | 4 |
| 14 | 9729145 | Пластина | 1 |
| 15 | J650420 | Винт | 4 |
| 16 | 4214868 | Резиновая прокладка | 1 |
| 18 | 4209655 | Крышка | 1 |
| 19 | J900820 | Болт | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 21 | 7019074 | Крышка | 1 |
| 22 | 7019075 | Крышка | 1 |
| 23 | J650614 | Винт | 8 |
| 50 | 8044344 | Пластина | 1 |
| 51 | J901025 | Болт | 2 |
| 52 | J901014 | Болт | 3 |
| 53 | A590910 | Пружинная шайба | 5 |
| 55 | 4239124 | Пластина | 2 |
| 56 | J650414 | Винт | 4 |
| 57 | M500403 | Гайка | 4 |
| 58 | A590904 | Пружинная шайба | 4 |
| 59 | J650610 | Винт | 2 |
| 62 | 4232179 | Кронштейн | 1 |
| 64 | 9730869 | Крышка | 2 |
| 65 | J900612 | Болт | 4 |
| 66 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
