Отопитель <2-стальной кабина> — HITACHI LX80

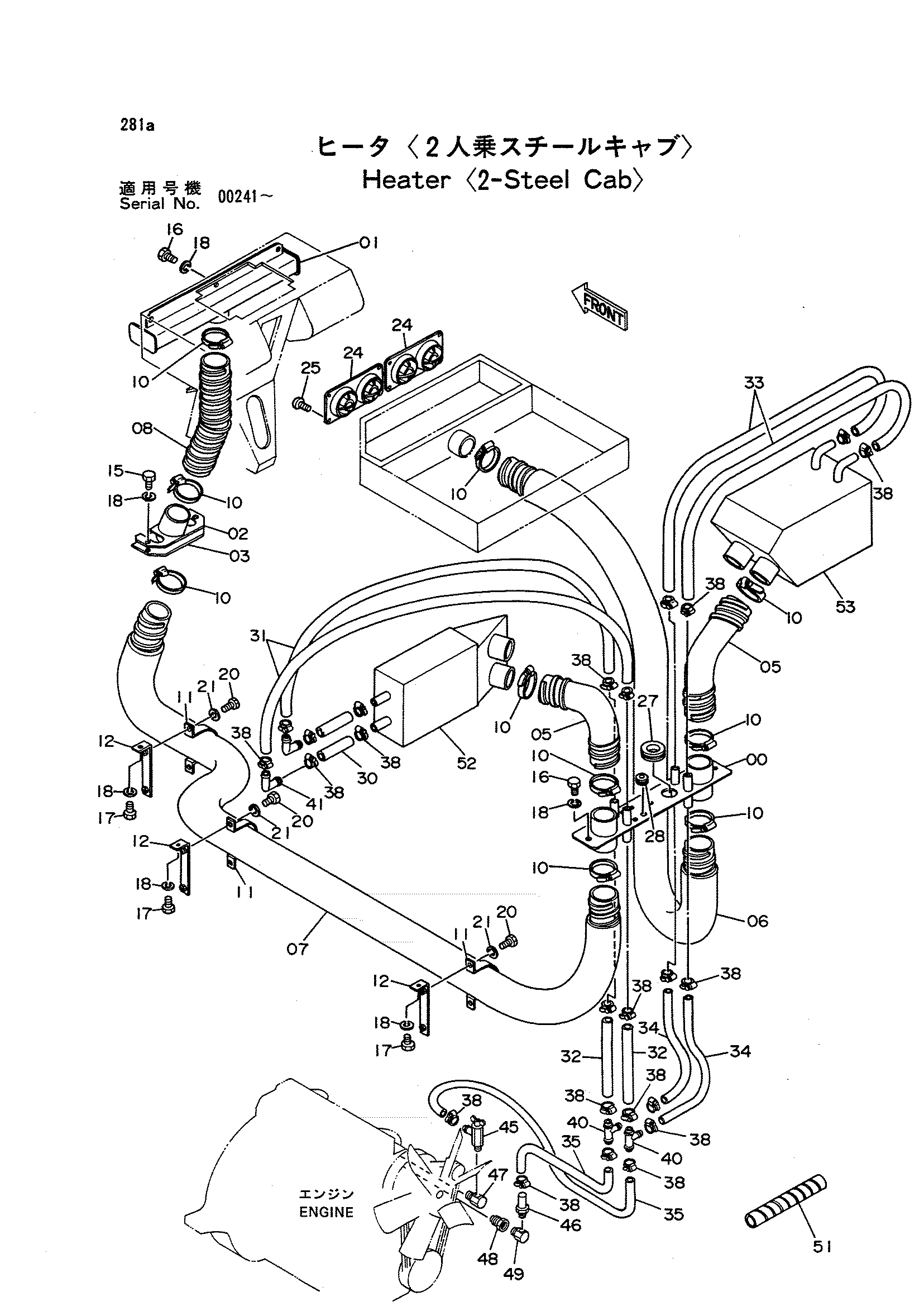

Заводская схема «Отопитель <2-стальной кабина>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8049997 | Соединение | 1 |
| 00 | 8054502 | Соединение | 1 |
| 01 | 8050026 | Воздуховод | 1 |
| 02 | 9736438 | Соединение | 1 |
| 02 | 9739424 | Соединение | 1 |
| 03 | 4269931 | Резиновая прокладка | 1 |
| 03 | 4301538 | Резиновая прокладка | 1 |
| 05 | 4269707 | Трубка флексибле | 2 |
| 06 | 4269709 | Трубка флексибле | 1 |
| 07 | 4269710 | Трубка флексибле | 1 |
| 08 | 4269708 | Трубка флексибле | 1 |
| 10 | 4504491 | Хомут шланга | 10 |
| 11 | 4269728 | Хомут | 3 |
| 12 | 9735878 | Кронштейн | 3 |
| 15 | J901025 | Болт | 2 |
| 16 | J901020 | Болт | 6 |
| 17 | J901016 | Болт | 3 |
| 18 | A590910 | Пружинная шайба | 11 |
| 20 | J900816 | Болт | 6 |
| 21 | A590908 | Пружинная шайба | 6 |
| 24 | 4206636 | Лоувер | 2 |
| 25 | J660414 | Винт | 8 |
| 27 | 4184582 | Резиновая втулка | 1 |
| 28 | 4207822 | Резиновая втулка | 4 |
| 28 | 4195197 | Резиновая втулка | 2 |
| 30 | 4215449 | Водяной шланг | 2 |
| 31 | 4244486 | Водяной шланг | 2 |
| 32 | 4225096 | Водяной шланг | 2 |
| 33 | 4269706 | Водяной шланг | 2 |
| 34 | 4240097 | Водяной шланг | 2 |
| 35 | 4252950 | Водяной шланг | 2 |
| 38 | 4514699 | Зажим шланг | 22 |
| 40 | 4259629 | Соединение шланг | 2 |
| 41 | 4215245 | Соединение шланг | 2 |
| 45 | 4245743 | Кран | 1 |
| 46 | 4242643 | Адаптер | 1 |
| 47 | 4062963 | Адаптер | 1 |
| 48 | 4062964 | Адаптер | 1 |
| 49 | 4062965 | Адаптер | 1 |
| 51 | 4044420 | Защитный кожух | 8 |
| 52 | 4254970 | Отопитель | 1 |
| 53 | 4254999 | Отопитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
