Клапан рулевого управления — HITACHI LX80

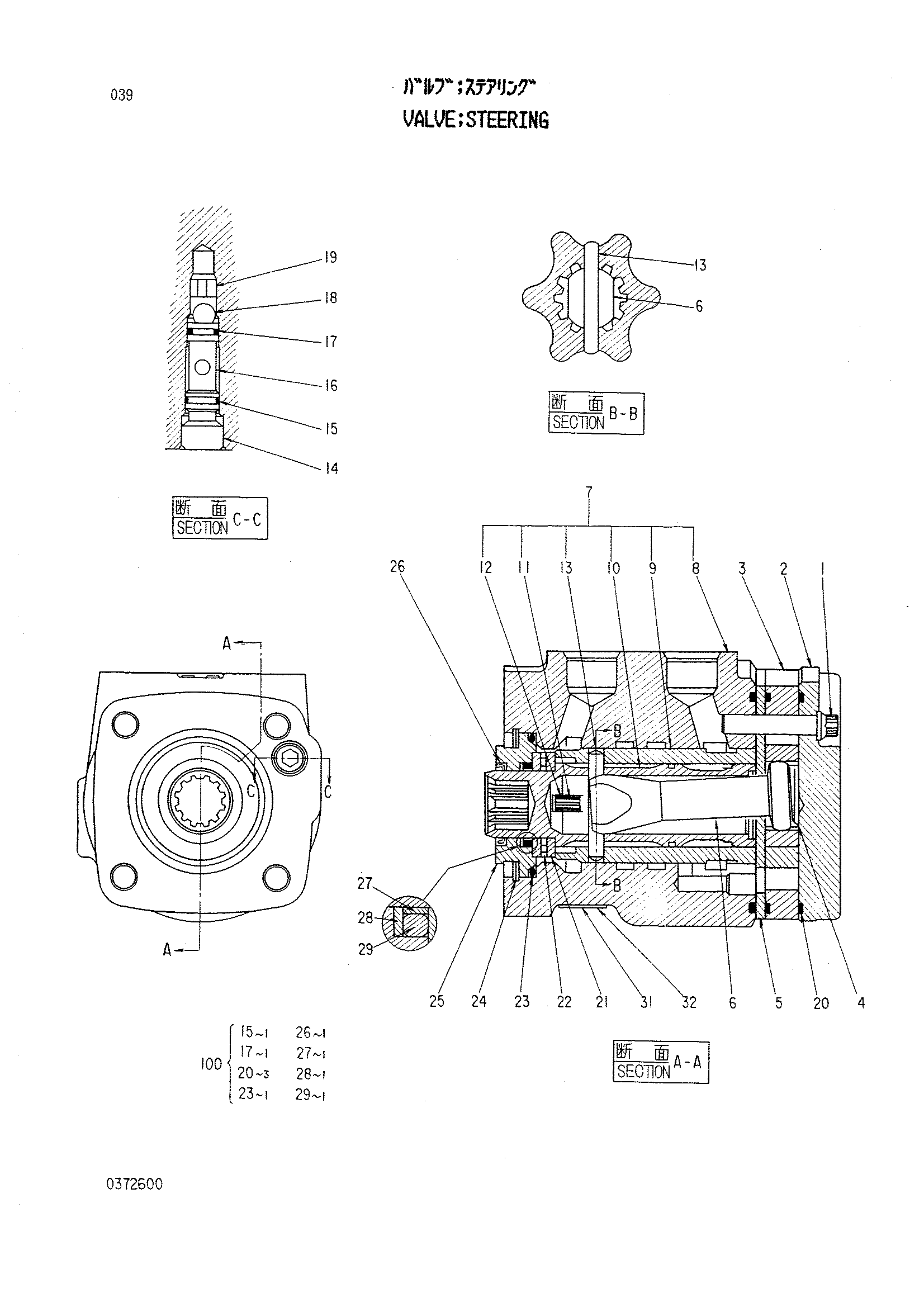

Заводская схема «Клапан рулевого управления» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4226873 | Клапан рулевого управления | 1 | |
| 1 | 0341101 | Винт | 7 |
| 2 | 0341102 | Колпачок | 1 |
| 3 | 0351501 | Ротор | 1 |
| 4 | 0341104 | Проставка | 1 |
| 5 | 0263205 | Пластина | 1 |
| 6 | 0263206 | Привод | 1 |
| 7 | 0372301 | Управление детали в сборе | 1 |
| 11 | 0263208 | Пружина | 4 |
| 12 | 0341106 | Пружина | 2 |
| 13 | 0263209 | Палец | 1 |
| 14 | 0263210 | Установочный винт | 1 |
| 15 | 0263211 | Уплотнительное кольцо | 1 |
| 16 | 0263212 | Сиденье обратный | 1 |
| 17 | 0263213 | Уплотнительное кольцо | 1 |
| 18 | 0263214 | Шарик | 1 |
| 19 | 0263215 | Фиксатор | 1 |
| 20 | 0263216 | Уплотнительное кольцо | 3 |
| 21 | 0263217 | Раке подшипник. | 2 |
| 22 | 0263218 | Неедле упорный | 1 |
| 23 | 0263219 | Уплотнительное кольцо | 1 |
| 24 | 0263220 | Стопорное кольцо | 1 |
| 25 | 0341107 | Втулка | 1 |
| 26 | 0263223 | Пылезащитное уплотнение | 1 |
| 27 | 0341108 | Уплотнение | 1 |
| 28 | 0341109 | Опорное кольцо | 1 |
| 29 | 0341110 | Уплотнительное кольцо | 1 |
| 100 | 4236487 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
