Погрузчик линкаге — HITACHI LX80

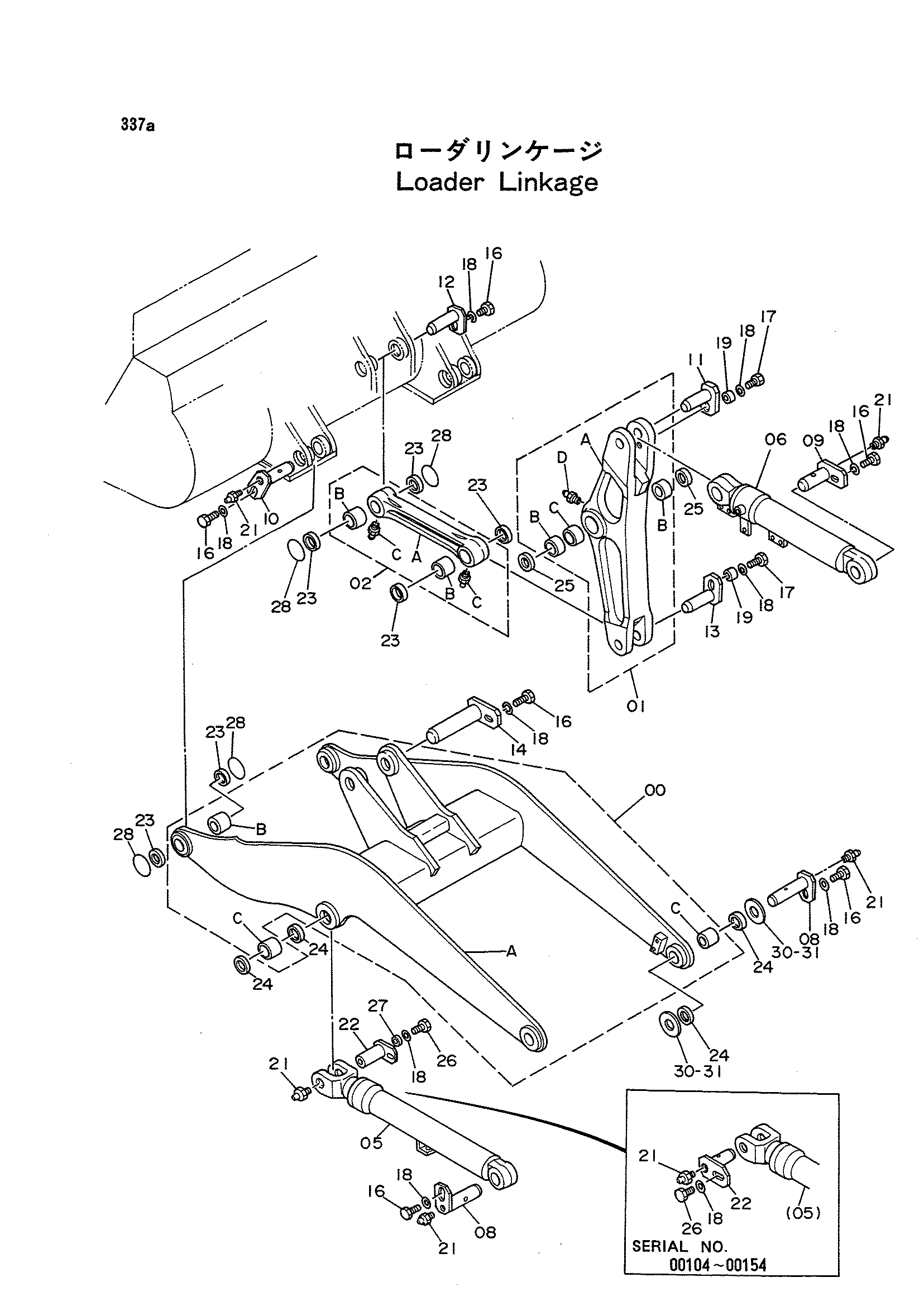

Заводская схема «Погрузчик линкаге» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9081393 | Рукоять подъём в сборе | 1 |
| 00A | 6009361 | Рукоять подъём | 1 |
| 00B | 3042333 | Втулка | 2 |
| 00C | 3042332 | Втулка | 4 |
| 01 | 9081394 | Кранк белл в сборе | 1 |
| 01A | 2026564 | Кранк белл | 1 |
| 01B | 3042331 | Втулка | 2 |
| 01C | 4224398 | Проставка | 1 |
| 01D | J75481 | Штуцер | 1 |
| 02 | 9080322 | Тяга в сборе | 1 |
| 02A | 2024692 | Тяга | 1 |
| 02B | 3042334 | Втулка | 2 |
| 02C | J75481 | Штуцер | 2 |
| 02 | 9061601 | Тяга | 1 |
| 02A | 2028762 | Тяга | 1 |
| 02B | 3042334 | Втулка | 2 |
| 02C | J75481 | Штуцер | 2 |
| 05 | 4205270 замена: 4254234 | Гидроцилиндр. подъём | 2 |
| 05 | 4254234 | Гидроцилиндр. подъём | 2 |
| 06 | 4205271 | Гидроцилиндр ковша | 1 |
| 08 | 8042131 | Палец | 4 |
| 09 | 8042132 | Палец | 1 |
| 10 | 8042133 | Палец | 2 |
| 11 | 8042134 | Палец | 1 |
| 12 | 8042135 | Палец | 1 |
| 13 | 8042136 | Палец | 1 |
| 14 | 8042137 | Палец | 1 |
| 16 | J901220 | Болт | 9 |
| 17 | J901235 | Болт | 2 |
| 18 | 4183252 | Шайба | 13 |
| 19 | 4206714 | Бобышка | 2 |
| 21 | J75481 | Штуцер | 9 |
| 22 | 8042132 | Палец | 2 |
| 22 | 8046844 | Палец | 2 |
| 23 | 4094087 | Пылезащитное уплотнение | 8 |
| 24 | 4094086 | Пылезащитное уплотнение | 8 |
| 25 | 4084578 | Пылезащитное уплотнение | 2 |
| 26 | J901220 | Болт | 2 |
| 26 | J901230 | Болт | 2 |
| 27 | 4252958 | Бобышка | 2 |
| 28 | 4066923 | Уплотнительное кольцо | 6 |
| 30 | 4179807 | Шайба | 6 |
| 31 | 4179808 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
