Рулевое управление трубопроводы (1) — HITACHI LX80

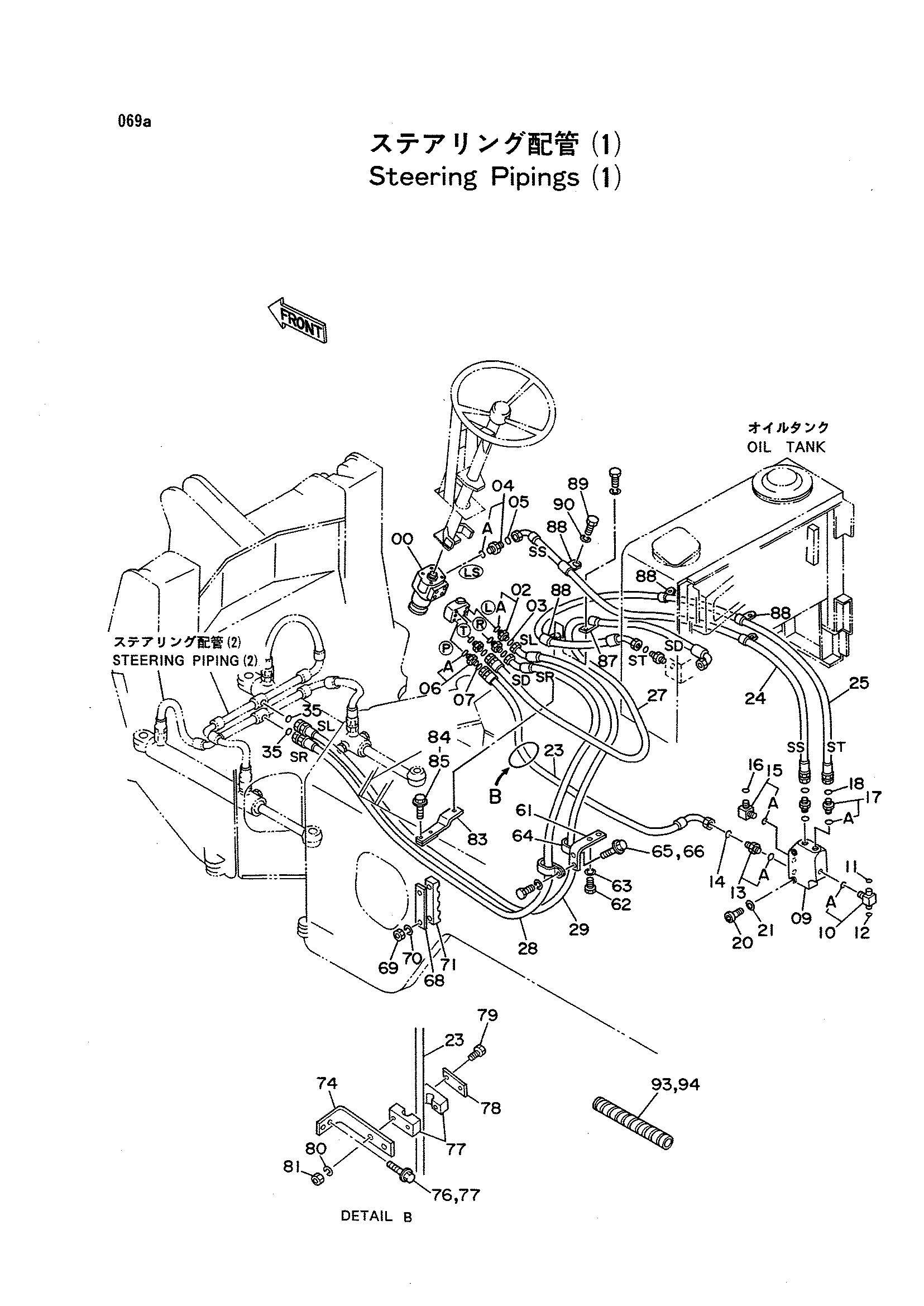

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229064 | Клапан рулевого управления | 1 |
| 02 | 4187187 | Адаптер | 3 |
| 02A | U10778U | Уплотнительное кольцо | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 3 |
| 04 | 4187185 | Адаптер | 1 |
| 04A | 4510185 | Уплотнительное кольцо | 1 |
| 05 | 4154235 | Уплотнительное кольцо | 1 |
| 06 | 4207589 | Адаптер | 1 |
| 06A | U10778U | Уплотнительное кольцо | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 1 |
| 09 | 4205853 | Флов-дивидер | 1 |
| 10 | 4207236 | Тройник | 1 |
| 10A | 4510188 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 1 |
| 12 | 4154235 | Уплотнительное кольцо | 1 |
| 13 | 4196924 | Адаптер | 1 |
| 13A | R26906R | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 1 |
| 15 | 4189421 | Угловой штуцер | 1 |
| 15A | 4510188 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 1 |
| 17 | 4187185 | Адаптер | 2 |
| 17A | 4510185 | Уплотнительное кольцо | 1 |
| 18 | 4154235 | Уплотнительное кольцо | 2 |
| 20 | M340880 | Болт с внутренним шестигранником | 2 |
| 21 | A590108 | Плоская шайба | 2 |
| 23 | 4219326 | Шланг | 1 |
| 24 | 4231225 | Шланг | 1 |
| 25 | 4231260 | Шланг | 1 |
| 27 | 4231241 | Шланг | 1 |
| 28 | 4224445 | Шланг | 1 |
| 29 | 4227086 | Шланг | 1 |
| 35 | 4138938 | Уплотнительное кольцо | 2 |
| 61 | 4214982 | Кронштейн | 1 |
| 62 | J901025 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 2 |
| 64 | 4190277 | Зажим | 2 |
| 65 | J901016 замена: J011016 | Болт | 2 |
| 65 | J011016 | Болт с шайбой | 2 |
| 66 | A590910 | Пружинная шайба | 2 |
| 68 | 4226728 | Пластина | 1 |
| 69 | J950010 | Гайка | 2 |
| 70 | A590910 | Пружинная шайба | 2 |
| 71 | 4226729 | Хомут | 2 |
| 74 | 4231931 | Кронштейн | 1 |
| 75 | J901025 замена: J011025 | Болт | 2 |
| 75 | J011025 | Болт с шайбой | 2 |
| 76 | A590910 | Пружинная шайба | 2 |
| 77 | 4225039 | Крамп | 2 |
| 78 | 4231930 | Пластина | 1 |
| 79 | J901075 | Болт | 2 |
| 80 | A590910 | Пружинная шайба | 2 |
| 81 | J950010 | Гайка | 2 |
| 83 | 4231929 | Кронштейн | 1 |
| 84 | J901025 замена: J011025 | Болт | 2 |
| 84 | J011025 | Болт с шайбой | 2 |
| 85 | A590910 | Пружинная шайба | 2 |
| 87 | 4190277 | Зажим | 1 |
| 88 | 4190275 | Зажим | 5 |
| 89 | J901014 | Болт | 6 |
| 90 | A590910 | Пружинная шайба | 6 |
| 93 | 4044420 | Защита 18.5 | 2 |
| 94 | 4133527 | Защита 10 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
