HST управление трубопроводы (1) — HITACHI LX80

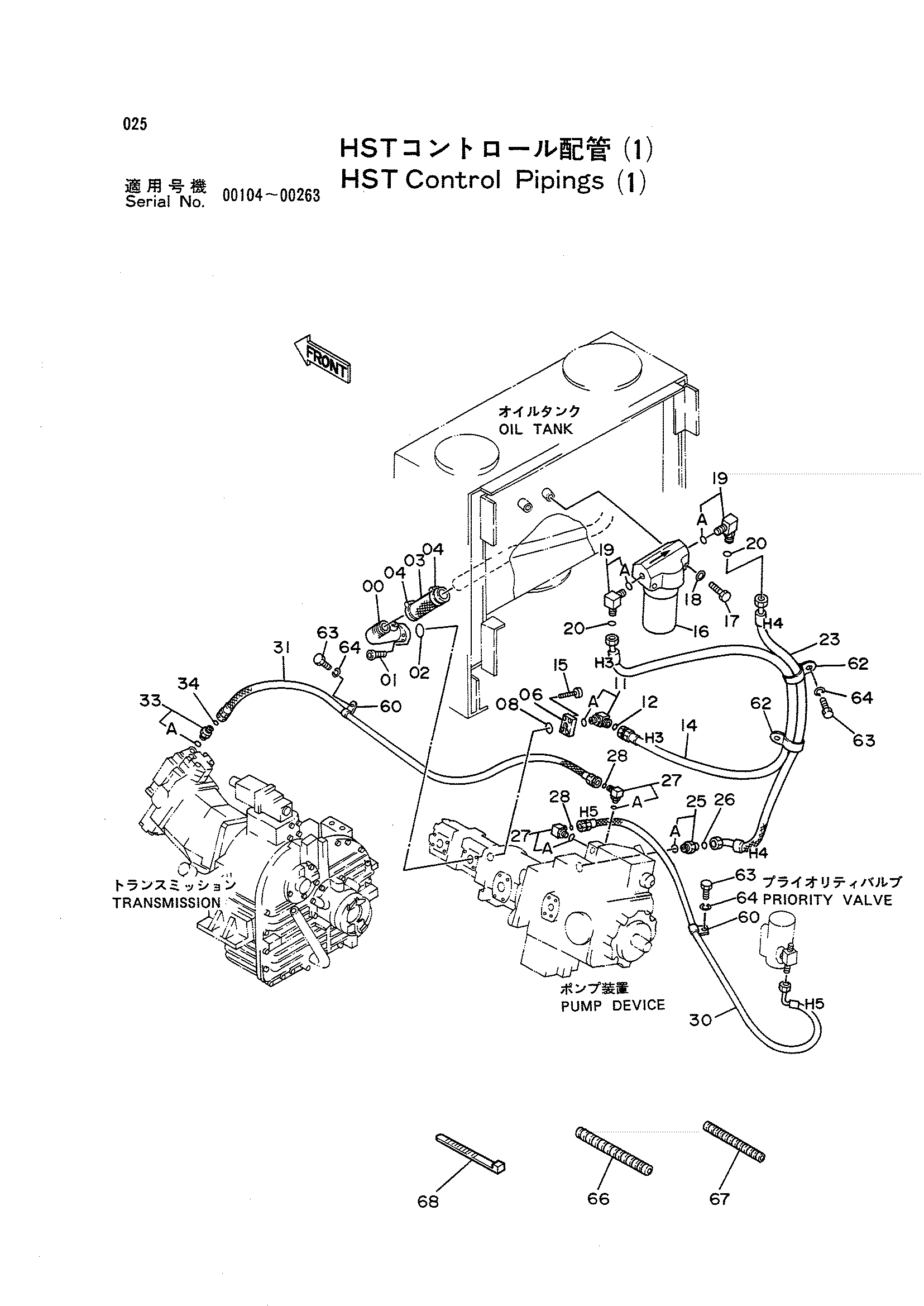

Заводская схема «HST управление трубопроводы (1)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8043609 | Всасывающая трубка | 1 |
| 01 | M340630 | Болт с внутренним шестигранником | 4 |
| 02 | A811035 | Уплотнительное кольцо | 1 |
| 03 | 4120255 | Резиновый шланг | 1 |
| 04 | 4174533 | Хомут шланга | 2 |
| 06 | 4214750 | Блок | 1 |
| 08 | A811025 | Уплотнительное кольцо | 1 |
| 11 | 4187191 | Угловой штуцер | 1 |
| 11A | U10778U | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 1 |
| 14 | 4235285 | Шланг | 1 |
| 15 | M340620 | Болт с внутренним шестигранником | 4 |
| 16 | 4175013 | Фильтр линия | 1 |
| 17 | J901095 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4189420 | Угловой штуцер | 2 |
| 19A | 4510188 | Уплотнительное кольцо | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 23 | 4235284 | Шланг | 1 |
| 25 | 4215579 | Адаптер | 1 |
| 25A | U12547U | Уплотнительное кольцо | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 1 |
| 27 | 4187189 | Угловой штуцер | 2 |
| 27A | 4510185 | Уплотнительное кольцо | 1 |
| 28 | 4154235 | Уплотнительное кольцо | 2 |
| 30 | 4229889 | Шланг | 1 |
| 31 | 4213494 | Шланг | 1 |
| 33 | 4215948 | Угловой штуцер | 1 |
| 33A | R26448R | Уплотнительное кольцо | 1 |
| 34 | 4154235 | Уплотнительное кольцо | 1 |
| 60 | 4190253 | Зажим | 2 |
| 62 | 4190266 | Зажим | 2 |
| 63 | J901014 | Болт | 4 |
| 64 | A590910 | Пружинная шайба | 4 |
| 66 | 4044420 | Защитный кожух | 3 |
| 67 | 4149557 | Защитный кожух | 2 |
| 68 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
