Погрузчик рычаг управления (2-рычаг тип: 4 золотник): 2 — HITACHI LX80

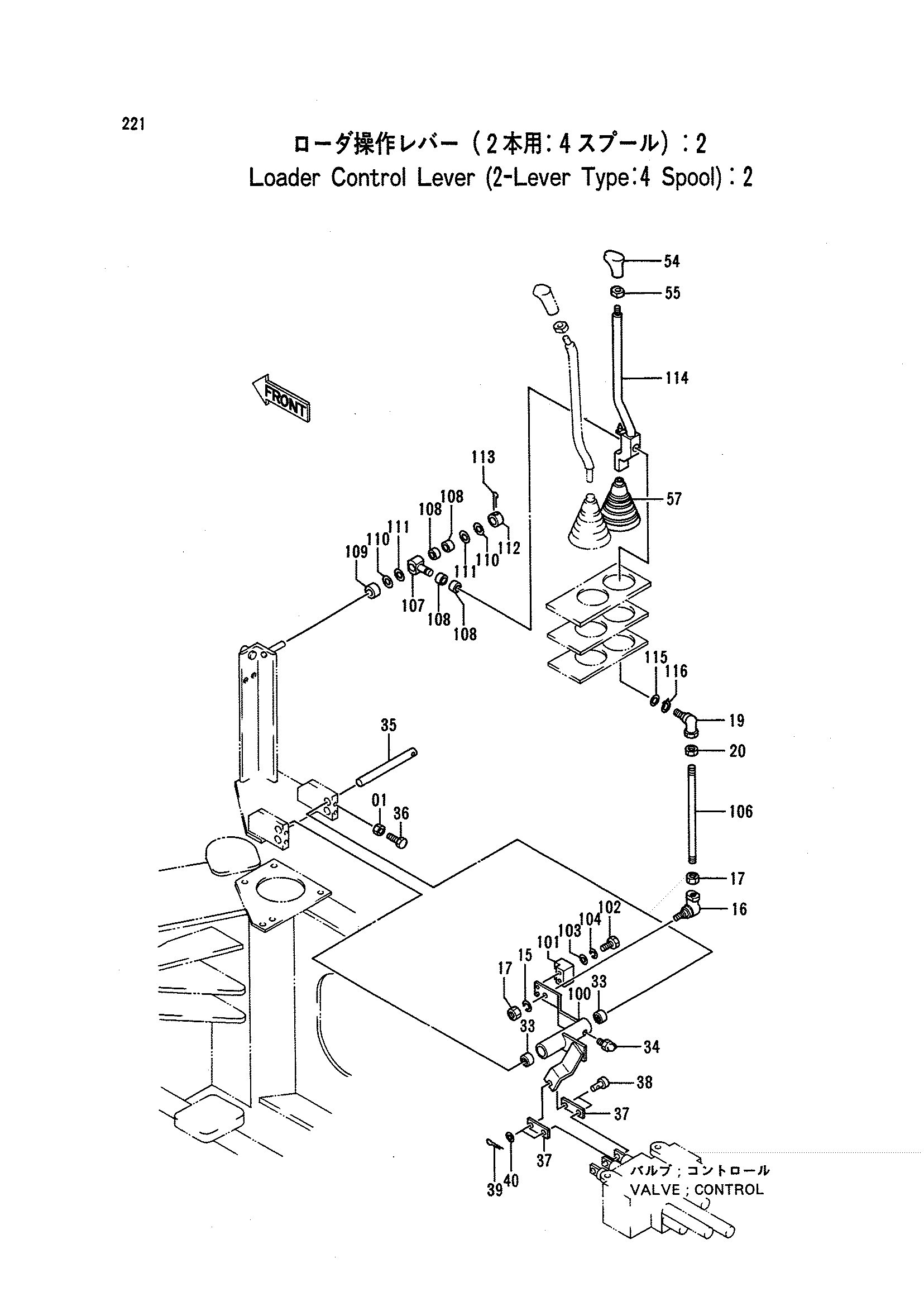

Заводская схема «Погрузчик рычаг управления (2-рычаг тип: 4 золотник): 2» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M500807 | Гайка | 2 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | 4056019 | Шарнир | 1 |
| 17 | J952010 | Гайка | 2 |
| 19 | 4056019 | Шарнир | 1 |
| 19 | 4130631 | Шарнир | 1 |
| 20 | J952010 | Гайка | 1 |
| 20 | J957010 | Гайка L | 1 |
| 33 | 4063692 | Игольчатый подшипник | 2 |
| 34 | J75581 | Пресс-маслёнка | 1 |
| 35 | 4255937 | Вал | 1 |
| 36 | J900830 | Болт | 2 |
| 37 | 9732759 | Тяга | 1 |
| 38 | 4044928 | Палец | 2 |
| 39 | A762013 | Шплинт | 2 |
| 40 | A590108 | Плоская шайба | 2 |
| 54 | 4196693 | Рукоятка | 1 |
| 55 | 4201107 | Гайка | 1 |
| 57 | 2026485 | Защитный чехол | 1 |
| 100 | 8048344 | Рычаг 3RD | 1 |
| 101 | 4259363 | Блок | 1 |
| 102 | J900645 | Болт | 2 |
| 103 | A590106 | Плоская шайба | 2 |
| 104 | A590906 | Пружинная шайба | 2 |
| 106 | 4156124 замена: 4257587 | Шток | 1 |
| 106 | 4156124 замена: 4130631 | Шток | 1 |
| 106 | 4156124 замена: J957010 | Шток | 1 |
| 106 | 4257587 | Шток | 1 |
| 107 | 3048324 | Рычаг | 1 |
| 108 | 4249824 | Втулка | 4 |
| 109 | 4249825 | Проставка | 1 |
| 110 | 4249826 | Регулировочная шайба | 2 |
| 111 | 4081592 | Регулировочная шайба | 6 |
| 112 | 4249827 | Бобышка | 1 |
| 113 | A764050 | Шплинт | 1 |
| 114 | 8046329 | Шток | 1 |
| 115 | A590120 | Плоская шайба | 1 |
| 116 | 959500 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
