Топливный бак — HITACHI LX80

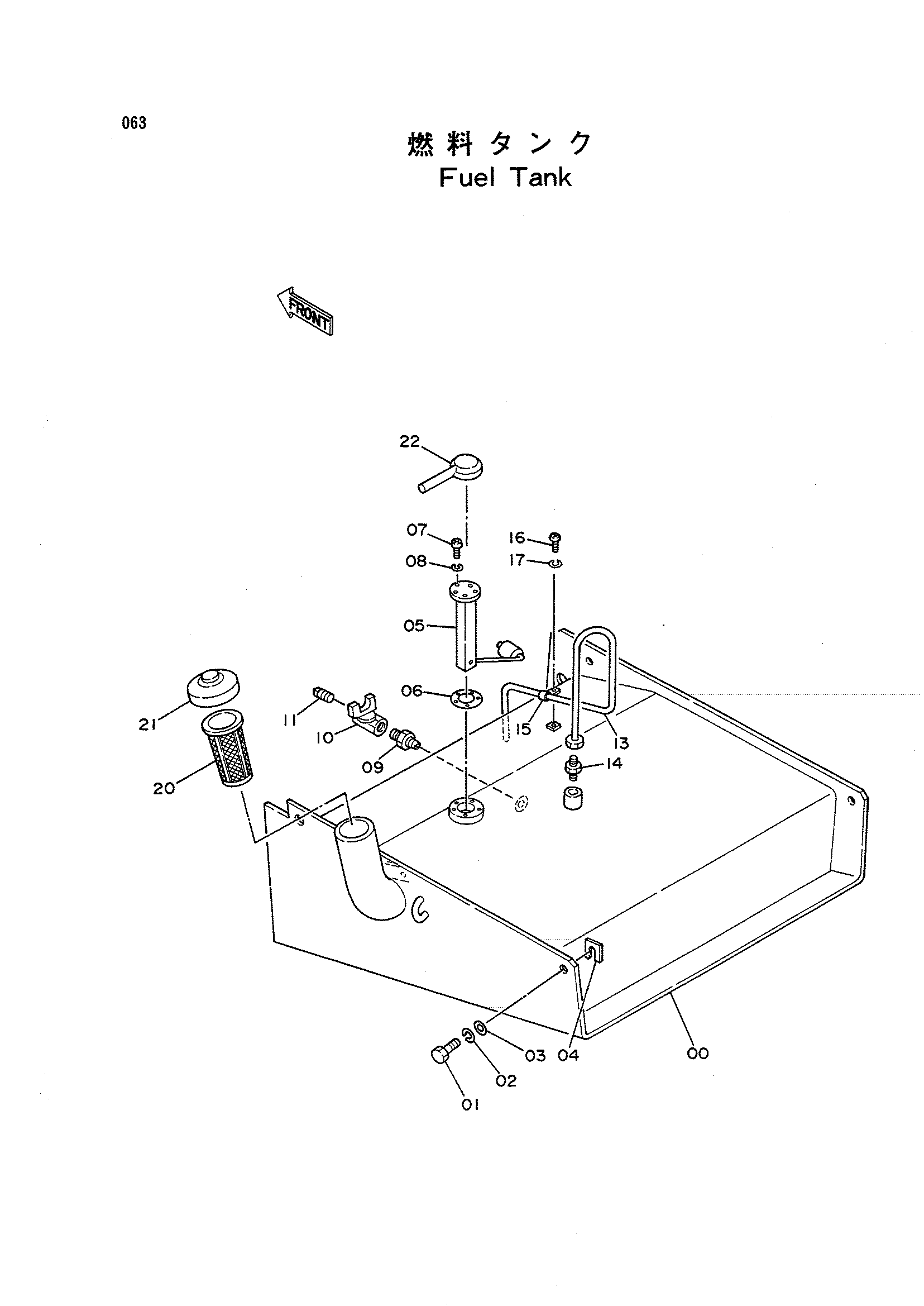

Заводская схема «Топливный бак» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011405 | Топливный бак | 1 |
| 00 | 6011285 | Топливный бак | 1 |
| 01 | J901630 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | 4114405 | Шайба | 4 |
| 04 | 4231153 | Регулировочная шайба | 3 |
| 05 | 4183312 | Поплавок | 1 |
| 06 | 4504289 | Манжета | 1 |
| 07 | M430510 | Винт | 5 |
| 08 | A590905 | Пружинная шайба | 5 |
| 09 | 94-1701 | Адаптер | 1 |
| 10 | 4216448 | Шаровой клапан | 1 |
| 11 | 94-2022 | Пробка | 1 |
| 13 | 4240865 | Трубка | 1 |
| 14 | 4130170 | Штуцер трубки | 1 |
| 15 | 4000855 | Зажим трубка | 1 |
| 16 | M430610 | Винт | 1 |
| 17 | A590906 | Пружинная шайба | 1 |
| 20 | 4121496 | Фильтр | 1 |
| 21 | 4188409 | Колпачок | 1 |
| 22 | 4207240 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
