Рама коннект детали — HITACHI LX80

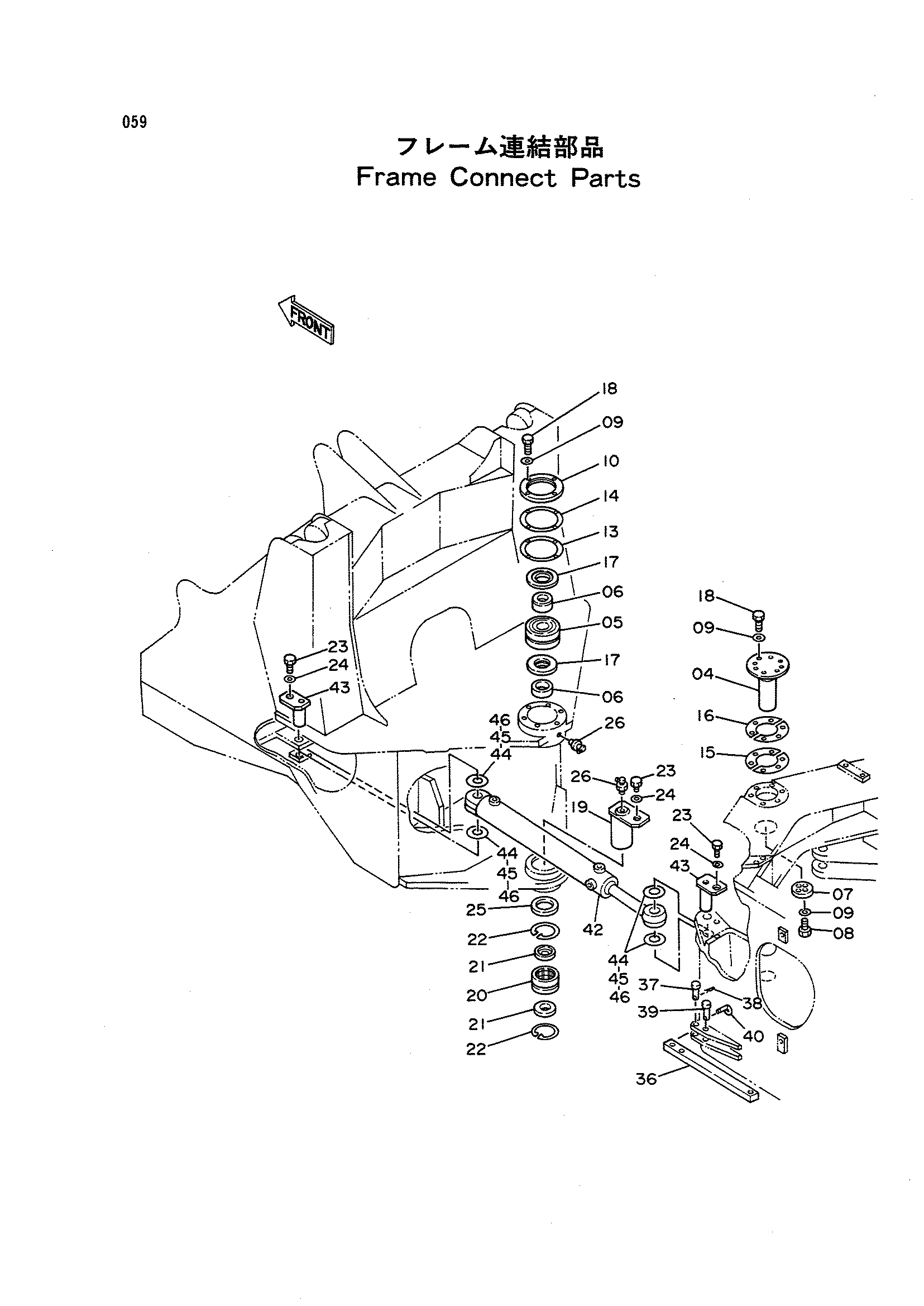

Заводская схема «Рама коннект детали» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3034169 | Палец | 1 |
| 05 | 4180396 | Роликовый подшипник | 1 |
| 06 | 4183043 | Втулка | 2 |
| 07 | 4190822 | Пластина | 1 |
| 08 | J901240 | Болт | 4 |
| 09 | 4086891 | Шайба | 14 |
| 10 | 3034170 | Фиксатор | 1 |
| 13 | 4211317 | Регулировочная шайба 0.1 | 3 |
| 14 | 4211318 | Регулировочная шайба 0.4 | 2 |
| 15 | 4183040 | Регулировочная шайба 0.4 | 4 |
| 16 | 4183041 | Регулировочная шайба 1.0 | 6 |
| 17 | 4182607 | Масляное уплотнение | 2 |
| 18 | J901235 | Болт | 10 |
| 19 | 8034344 | Палец | 1 |
| 20 | 4180398 | Игольчатый подшипник | 1 |
| 21 | 4182606 | Масляное уплотнение | 2 |
| 22 | 959501 | Стопорное кольцо | 2 |
| 23 | J901220 | Болт | 5 |
| 24 | 4183252 | Шайба | 5 |
| 25 | 4183044 | Пластина | 1 |
| 26 | J75581 | Штуцер | 2 |
| 36 | 4182958 | Тяга | 1 |
| 37 | 4182961 | Палец | 1 |
| 38 | A763040 | Шплинт | 1 |
| 39 | 4182960 | Палец | 1 |
| 40 | 4001834 | Палец кольцо | 1 |
| 42 | 4205272 | Гидроцилиндр рулевого управления | 2 |
| 43 | 8039166 | Палец | 4 |
| 44 | 4184378 | Шайба 1.6 | 8 |
| 45 | 4184379 | Шайба 2.3 | 4 |
| 46 | 4186261 | Шайба 4.5 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
