Лестница <открытый платформ навес> — HITACHI LX80

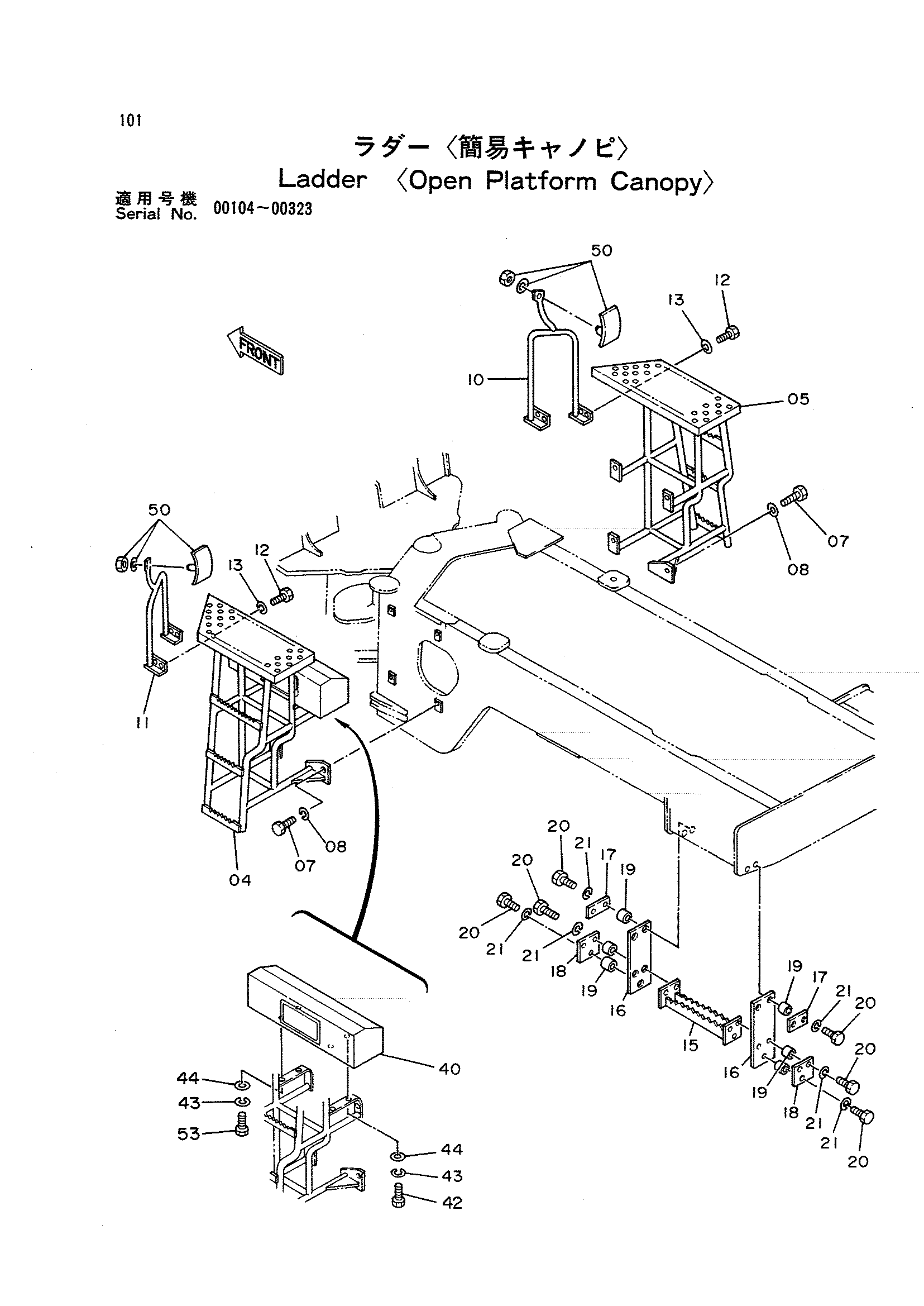

Заводская схема «Лестница <открытый платформ навес>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 7020349 замена: 7021524 | Лестница | 1 |
| 04 | 7021524 | Лестница | 1 |
| 05 | 7020348 замена: 7021523 | Лестница | 1 |
| 05 | 7021523 | Лестница | 1 |
| 07 | J901230 | Болт | 8 |
| 08 | A590912 | Пружинная шайба | 8 |
| 10 | 8042168 | Ханд направляющая | 1 |
| 11 | 8042169 | Ханд направляющая | 1 |
| 12 | J901225 | Болт | 8 |
| 13 | A590912 | Пружинная шайба | 8 |
| 15 | 9731335 | Ступень | 1 |
| 15 | 9736953 | Ступень | 1 |
| 16 | 4231664 | Резиновая прокладка | 2 |
| 16 | 4275026 | Резиновая прокладка | 2 |
| 17 | 4206651 | Пластина | 2 |
| 18 | 4231665 | Пластина | 2 |
| 19 | 4211238 | Втулка | 10 |
| 20 | J901035 | Болт | 10 |
| 21 | A590910 | Пружинная шайба | 10 |
| 40 | 7020685 замена: 7021992 | Ящик для инструментов | 1 |
| 40 | 7020685 замена: 7021991 | Ящик для инструментов | 1 |
| 40 | 7020685 замена: 9734290 | Ящик для инструментов | 1 |
| 40 | 7020685 замена: J901016 | Ящик для инструментов | 1 |
| 40 | 7020685 замена: A590910 | Ящик для инструментов | 1 |
| 40 | 7020685 замена: A590110 | Ящик для инструментов | 1 |
| 40 | 7020685 замена: 4236262 | Ящик для инструментов | 1 |
| 40 | 7020685 замена: J901025 | Ящик для инструментов | 1 |
| 40 | 7020685 замена: J901030 | Ящик для инструментов | 1 |
| 40 | 7021992 | Ящик для инструментов | 1 |
| 42 | J901020 | Болт | 2 |
| 42 | J901025 | Болт | 2 |
| 43 | A590910 | Пружинная шайба | 4 |
| 44 | A590110 | Плоская шайба | 4 |
| 50 | 4093058 | Зеркало | 2 |
| 53 | J901020 | Болт | 2 |
| 53 | J901030 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
