Оператор рама (с подвеска) <открытый платформ навес> — HITACHI LX80

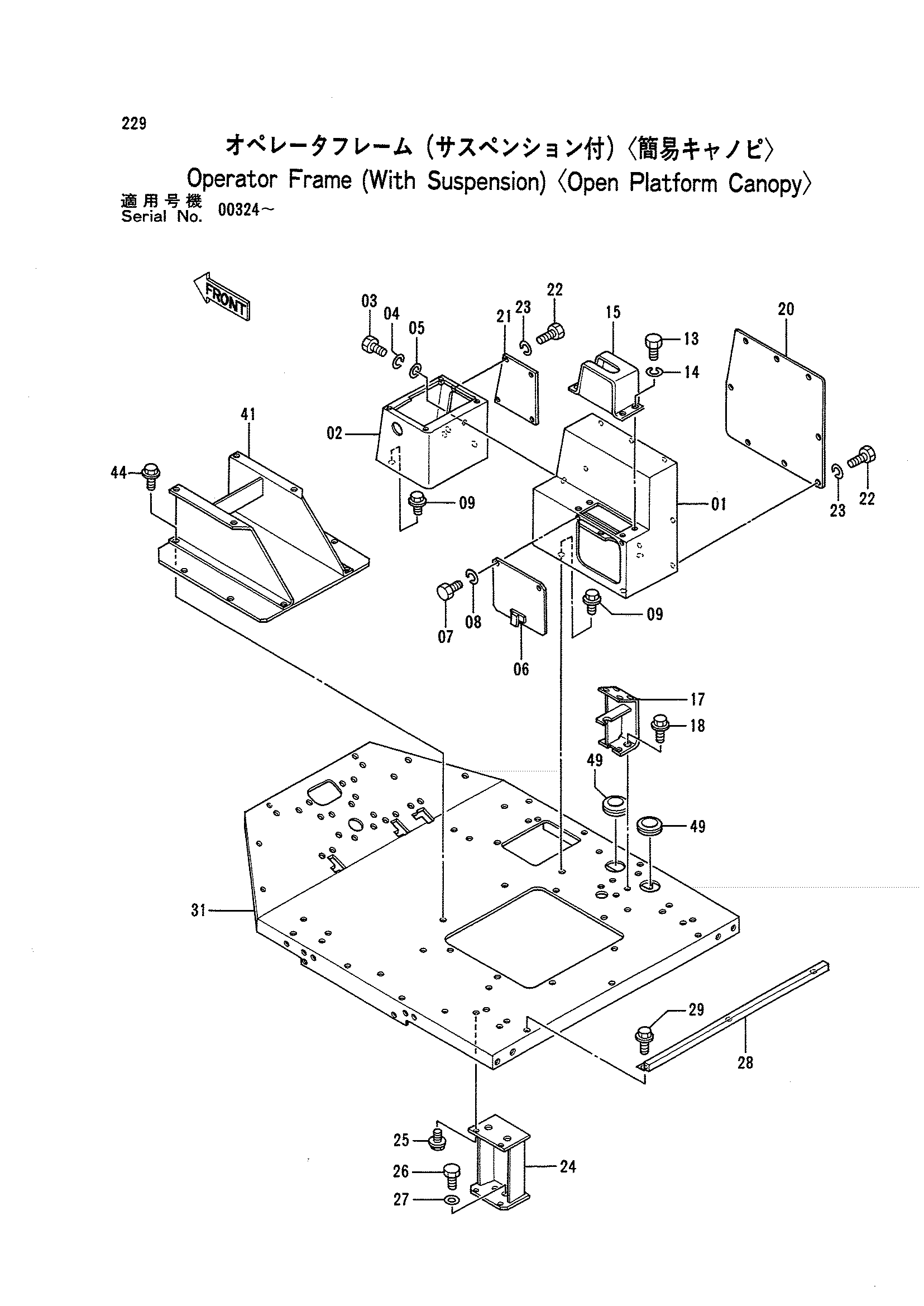

Заводская схема «Оператор рама (с подвеска) <открытый платформ навес>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6012043 | Консоль | 1 |
| 02 | 7024713 | Консоль | 1 |
| 03 | J901020 | Болт | 1 |
| 04 | A590910 | Пружинная шайба | 1 |
| 05 | A590110 | Плоская шайба | 1 |
| 06 | 8051545 | Крышка | 1 |
| 07 | J900814 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J021030 | Болт с шайбой | 6 |
| 13 | J900814 | Болт | 4 |
| 14 | A590908 | Пружинная шайба | 4 |
| 15 | 7024664 | Крышка | 1 |
| 17 | 8050019 | Кронштейн | 1 |
| 18 | J011025 | Болт с шайбой | 4 |
| 20 | 8052426 | Крышка | 1 |
| 21 | 4286871 | Крышка | 1 |
| 22 | J900814 | Болт | 12 |
| 23 | A590908 | Пружинная шайба | 12 |
| 24 | 8047317 | Кронштейн | 4 |
| 25 | J021235 | Болт с шайбой | 8 |
| 26 | J912045 | Болт | 4 |
| 27 | 4018545 | Шайба | 4 |
| 28 | 9734378 | Крышка | 1 |
| 29 | J021025 | Болт с шайбой | 3 |
| 31 | 5003007 | Пол | 1 |
| 41 | 8047332 | Базовый сиденье | 1 |
| 44 | J901025 | Болт с шайбой | 8 |
| 49 | 4509404 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
