ROPS кабина (3) — HITACHI LX80

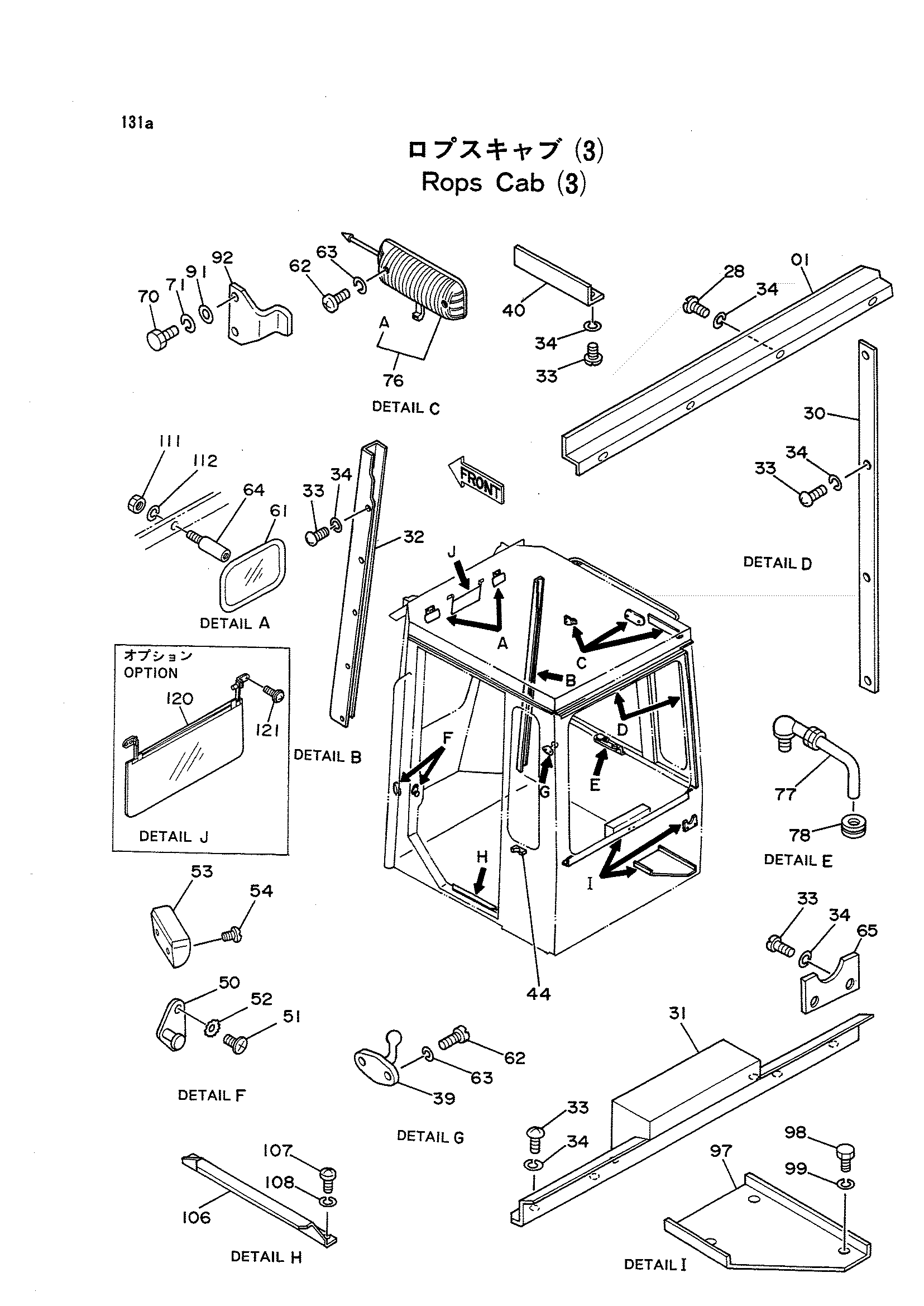

Заводская схема «ROPS кабина (3)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4224085 | Крышка | 1 |
| 28 | M430608 | Винт | 4 |
| 30 | 4224088 | Крышка | 1 |
| 31 | 4224089 | Крышка | 1 |
| 32 | 4232117 | Крышка | 1 |
| 33 | M430613 | Винт | 18 |
| 34 | A590906 | Пружинная шайба | 22 |
| 39 | 4224092 | Крюк | 1 |
| 40 | 4224093 | Крышка | 1 |
| 44 | 4224141 | Дверь защёлка | 1 |
| 50 | 4224097 | Ответная планка | 1 |
| 51 | M470816 | Винт | 2 |
| 52 | 4224098 | Стопорная шайба | 2 |
| 53 | 4084303 | Асхтрай | 1 |
| 53 | 4263403 | Асхтрай | 1 |
| 54 | M470406 | Винт | 3 |
| 61 | 4232102 | Зеркало | 2 |
| 62 | M430513 | Винт | 4 |
| 63 | A590905 | Пружинная шайба | 4 |
| 64 | 4232103 | Шарнир | 2 |
| 65 | 4224103 | Крышка | 1 |
| 70 | J900820 | Болт | 2 |
| 71 | A590908 | Пружинная шайба | 2 |
| 76 | 4187082 | Плафон кабины | 1 |
| 76A | 4224108 | Лампа | 1 |
| 77 | 4224109 | Стойка | 1 |
| 78 | 4224110 | Резиновая втулка | 2 |
| 91 | A590108 | Плоская шайба | 5 |
| 92 | 4224114 | Ответная планка | 1 |
| 97 | 4232109 | Крышка пол | 1 |
| 98 | J900820 | Болт | 3 |
| 99 | A590908 | Пружинная шайба | 3 |
| 106 | 4240028 | Крышка | 1 |
| 107 | M430616 | Винт | 2 |
| 108 | A590906 | Пружинная шайба | 2 |
| 111 | M500807 | Гайка | 2 |
| 112 | A590908 | Пружинная шайба | 2 |
| 120 | 4243396 | Сунвисор | 1 |
| 121 | J450514 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
