Кондиционер (3) <ROPS кабина, 1-стальной кабина> — HITACHI LX80

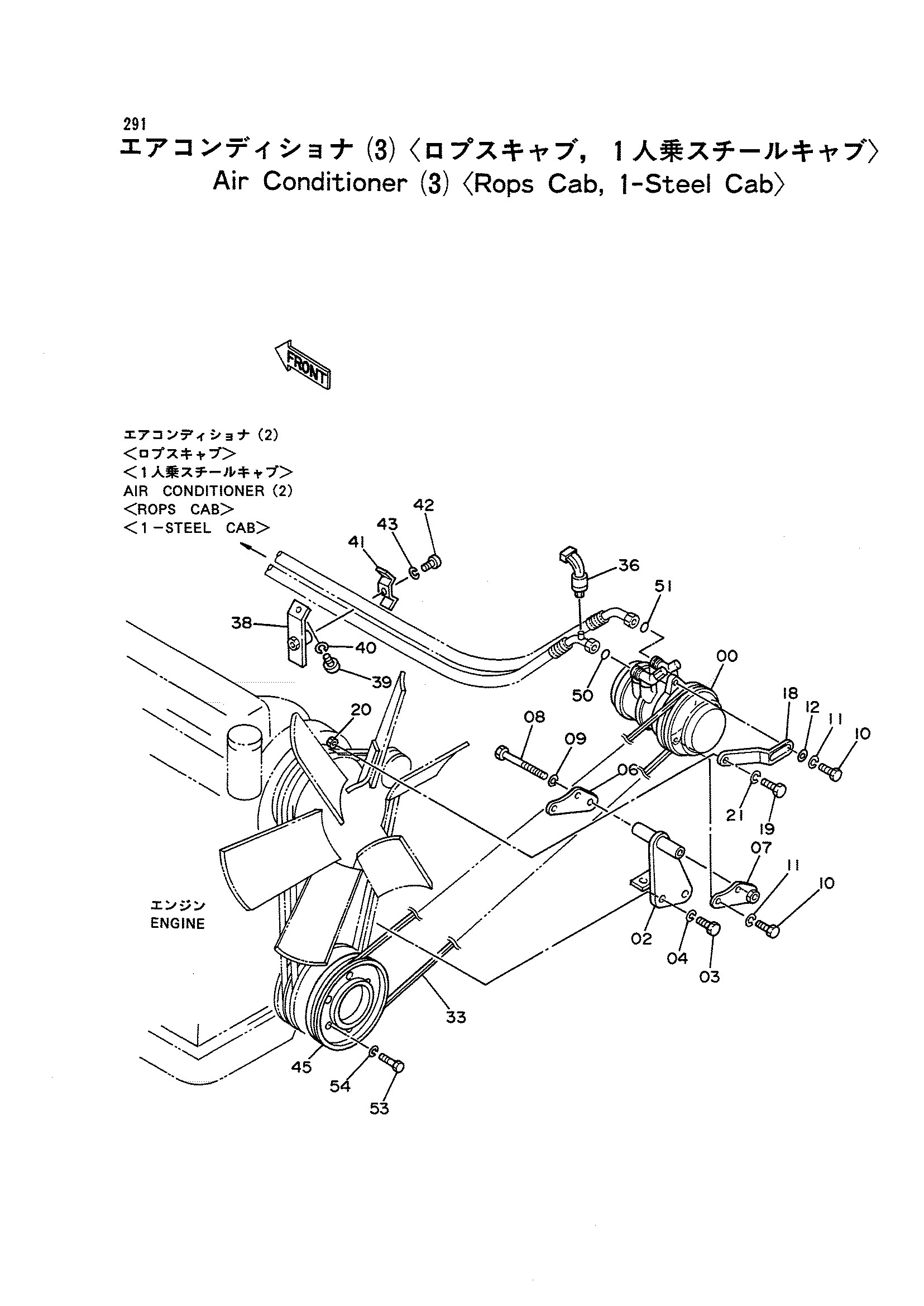

Заводская схема «Кондиционер (3) <ROPS кабина, 1-стальной кабина>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4172576 | Компрессор | 1 |
| 02 | 8044998 | Кронштейн | 1 |
| 03 | M111025 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 4235832 | Пластина | 1 |
| 07 | 9731864 | Пластина | 1 |
| 08 | J901210 | Болт | 1 |
| 09 | A590912 | Пружинная шайба | 1 |
| 10 | M111025 | Болт | 5 |
| 11 | A590910 | Пружинная шайба | 5 |
| 12 | A590110 | Плоская шайба | 1 |
| 18 | 4243155 | Кронштейн | 1 |
| 19 | J901212 | Болт | 1 |
| 20 | J950012 | Гайка | 1 |
| 21 | A590912 | Пружинная шайба | 1 |
| 33 | 4245458 | Ремень V | 1 |
| 36 | 3041665 | Датчик давления | 1 |
| 38 | 9731897 | Кронштейн | 1 |
| 39 | J900820 | Болт | 1 |
| 40 | A590908 | Пружинная шайба | 1 |
| 41 | 4202103 | Хомут | 1 |
| 42 | J901245 | Болт | 1 |
| 43 | A590912 | Пружинная шайба | 1 |
| 45 | 4236555 | Шкив | 1 |
| 50 | 4225066 | Уплотнительное кольцо | 1 |
| 51 | 4226189 | Уплотнительное кольцо | 1 |
| 53 | M111430 | Болт | 6 |
| 54 | A590914 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
