Трансмиссия трубопроводы — HITACHI LX80

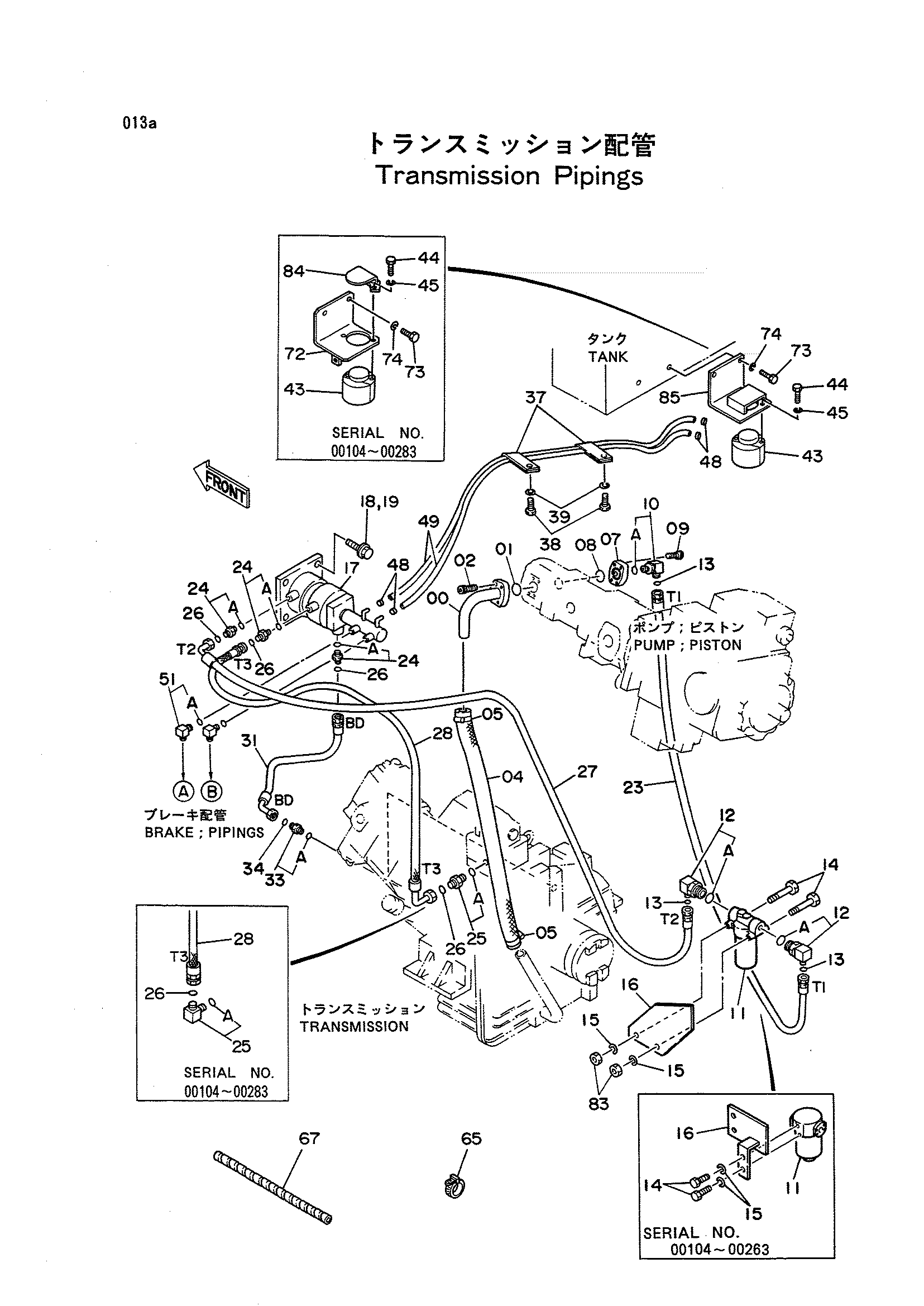

Заводская схема «Трансмиссия трубопроводы» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9729976 | Трубка | 1 |
| 01 | A811025 | Уплотнительное кольцо | 1 |
| 02 | M340630 | Болт с внутренним шестигранником | 4 |
| 04 | 4010913 | Резиновый шланг | 1 |
| 05 | 4505243 | Хомут шланга | 2 |
| 07 | 3034337 | Фланец | 1 |
| 08 | A811025 | Уплотнительное кольцо | 1 |
| 09 | M340625 | Болт с внутренним шестигранником | 4 |
| 10 | 4187190 | Угловой штуцер | 1 |
| 10A | R26448R | Уплотнительное кольцо | 1 |
| 11 | 4224808 | Масляный фильтр | 1 |
| 11 | 4253232 | Масляный фильтр | 1 |
| 12 | 4188894 | Угловой штуцер | 2 |
| 12A | U12547U | Уплотнительное кольцо | 1 |
| 12 | 4252813 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138928 | Уплотнительное кольцо | 3 |
| 14 | J901025 | Болт | 2 |
| 14 | J901000 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | 9732299 | Кронштейн | 1 |
| 16 | 4253286 | Кронштейн | 1 |
| 17 | 4210023 | Боостер | 1 |
| 18 | J901232 замена: J011235 | Болт | 4 |
| 18 | J011235 | Болт с шайбой | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 23 | 4234349 | Шланг | 1 |
| 24 | 4187186 | Адаптер | 3 |
| 24A | R26448R | Уплотнительное кольцо | 1 |
| 25 | 4187190 | Угловой штуцер | 1 |
| 25 | 4187186 | Адаптер | 1 |
| 25A | R26448R | Уплотнительное кольцо | 1 |
| 26 | 4138928 | Уплотнительное кольцо | 4 |
| 27 | 4234350 | Шланг | 1 |
| 28 | 4224409 замена: 4281985 | Шланг | 1 |
| 28 | 4224409 замена: 4187186 | Шланг | 1 |
| 28 | 4281985 | Шланг | 1 |
| 31 | 4219337 | Шланг | 1 |
| 33 | 4187183 | Адаптер | 1 |
| 33A | U10778U | Уплотнительное кольцо | 1 |
| 34 | 4138928 | Уплотнительное кольцо | 1 |
| 37 | 4190266 | Зажим | 2 |
| 38 | J901016 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 43 | 4182161 | Гидробак | 1 |
| 44 | J900610 | Болт | 2 |
| 45 | A590906 | Пружинная шайба | 2 |
| 48 | 4514700 | Зажим шланг | 4 |
| 49 | 4229508 | Шланг | 2 |
| 51 | 4220988 | Угловой штуцер | 2 |
| 65 | 4121859 | Ленточный зажим | 3 |
| 67 | 4133527 | Защитный кожух | 12 |
| 72 | 8044446 | Кронштейн | 1 |
| 73 | J901016 | Болт | 2 |
| 74 | A590910 | Пружинная шайба | 2 |
| 83 | J950010 | Гайка | 2 |
| 84 | 8044856 | Крышка | 1 |
| 85 | 8050717 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
