Такхограпх (мекханикал тип) — HITACHI LX80

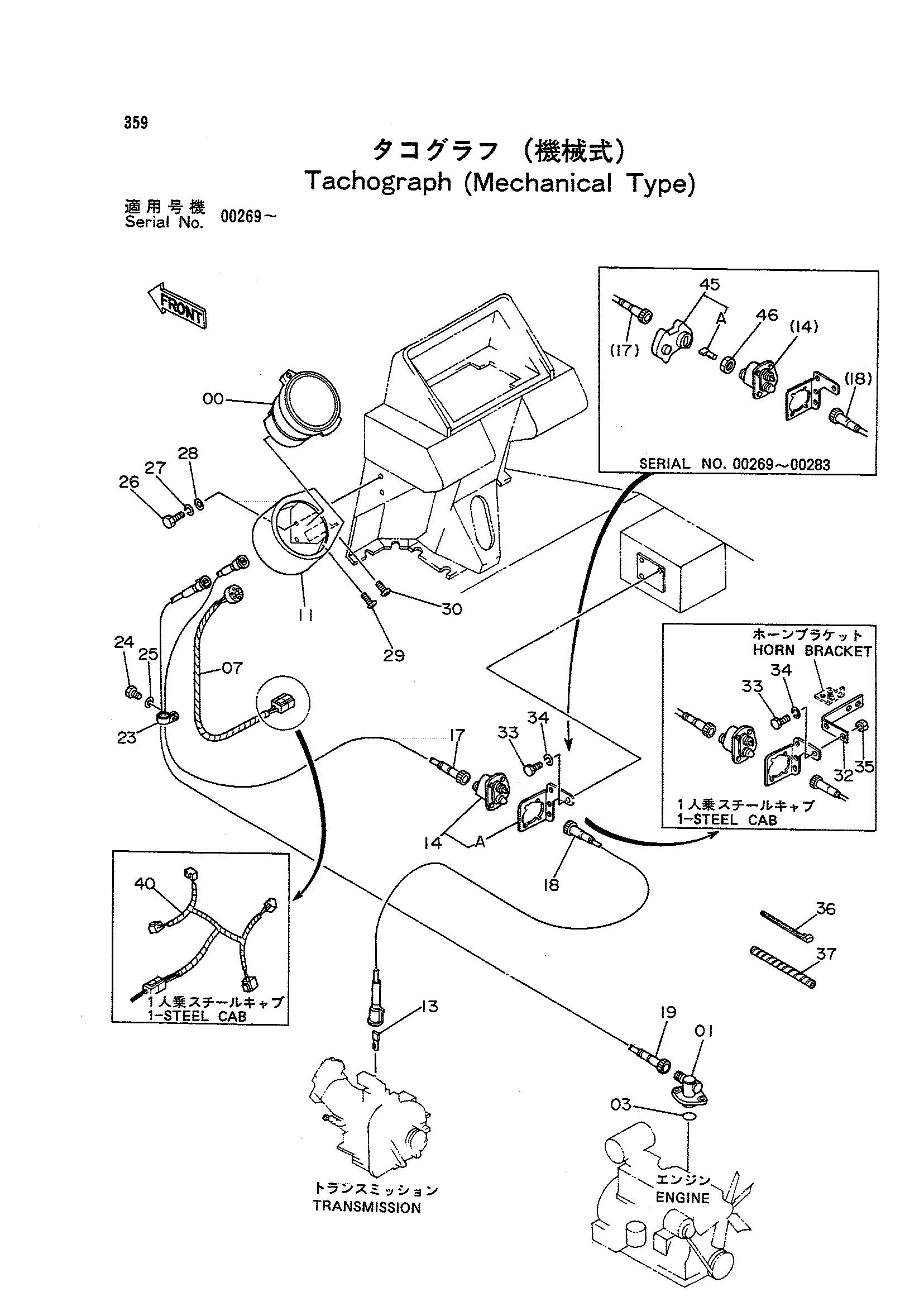

Заводская схема «Такхограпх (мекханикал тип)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2031461 | Такхограпх | 1 |
| 01 | 3054706 | Блок | 1 |
| 03 | 4275866 | Уплотнительное кольцо | 1 |
| 07 | 4270879 | Жгут проводов | 1 |
| 11 | 8050051 | Кронштейн | 1 |
| 13 | 4272524 | Шпонка | 1 |
| 14 | 3055473 | Короб шестерня | 1 |
| 14A | 4273709 | Кронштейн | 1 |
| 17 | 4275868 | Трос | 1 |
| 18 | 4272522 | Трос | 1 |
| 19 | 4271732 | Трос | 1 |
| 23 | 4190274 | Зажим | 1 |
| 24 | J901014 | Болт | 1 |
| 25 | A590910 | Пружинная шайба | 1 |
| 26 | J870814 | Болт | 2 |
| 27 | J251008 | Пружинная шайба | 2 |
| 28 | J250008 | Плоская шайба | 2 |
| 29 | J650814 | Винт | 1 |
| 30 | J650614 | Винт | 1 |
| 32 | 4274031 | Кронштейн | 1 |
| 33 | J900814 | Болт | 3 |
| 34 | A590908 | Пружинная шайба | 3 |
| 35 | M500807 | Гайка | 2 |
| 36 | 4055311 | Ленточный зажим | 10 |
| 37 | 4149557 | Защитный кожух | 3 |
| 40 | 3054752 | Жгут проводов | 1 |
| 45 | 4273714 | Короб шестерня | 1 |
| 45A | 4272524 | Шпонка | 1 |
| 46 | 4273708 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
