Электрооборудование (1) <открытый платформ навес> — HITACHI LX80

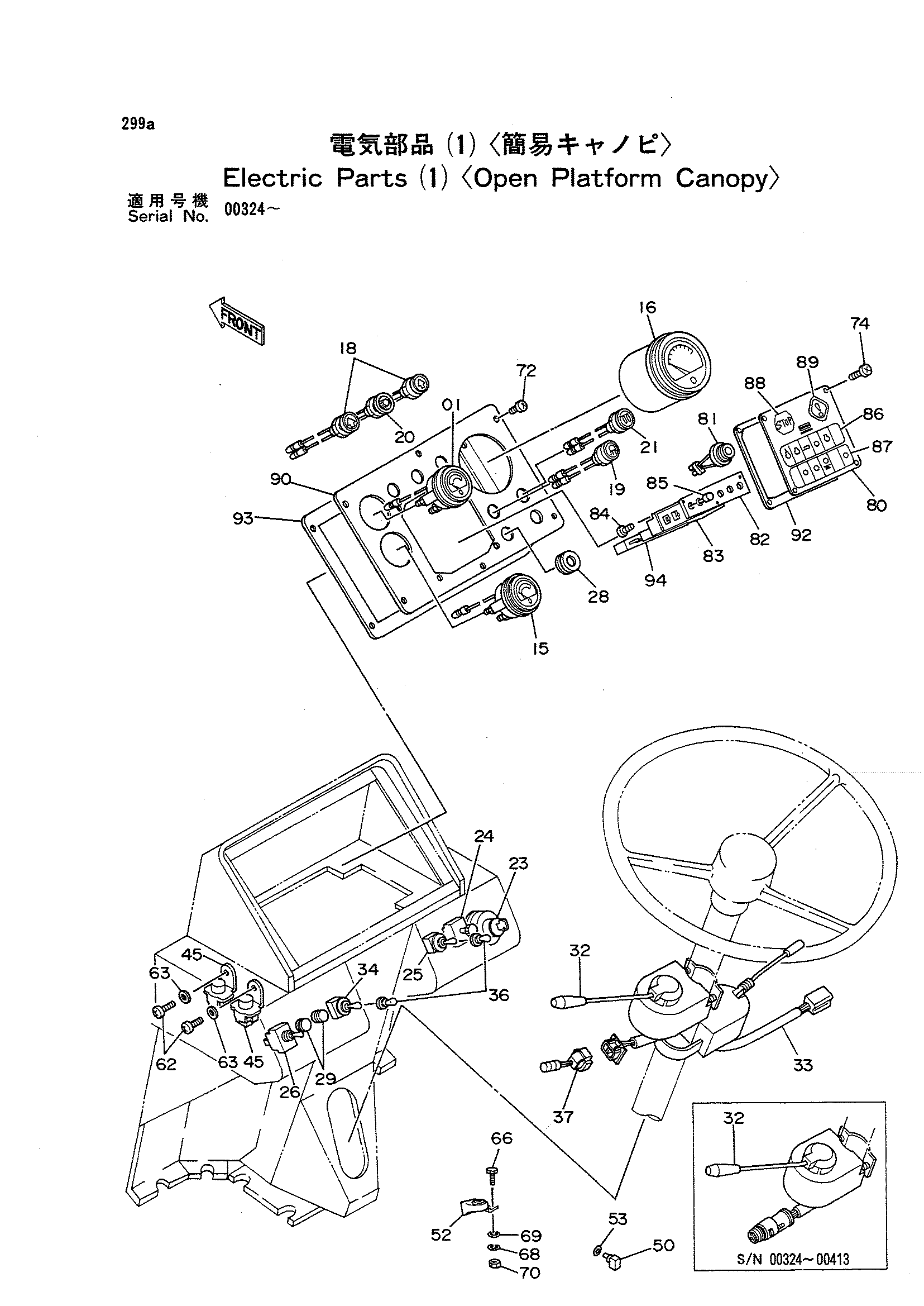

Заводская схема «Электрооборудование (1) <открытый платформ навес>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2027299 | Матер термостатический | 1 |
| 15 | 2027298 | Матер топливный | 1 |
| 16 | 4244723 | Матер скорость | 1 |
| 18 | 4199825 | Фонарь пилотный | 2 |
| 19 | 4218234 | Фонарь пилотный | 1 |
| 20 | 4218901 | Фонарь пилотный | 1 |
| 21 | 4219558 | Фонарь пилотный | 1 |
| 23 | 4237504 | Свикх запуск | 1 |
| 24 | 4184396 | Выключатель | 1 |
| 25 | 921037 | Выключатель тумблер | 1 |
| 26 | 4241417 | Выключатель тумблер | 1 |
| 28 | 4195199 | Резиновая втулка | 2 |
| 29 | 4236262 | Резиновая втулка | 3 |
| 32 | 4215066 замена: 4301656 | Выключатель | 1 |
| 32 | 4215066 замена: 4301680 | Выключатель | 1 |
| 32 | 4215066 замена: 9739944 | Выключатель | 1 |
| 32 | 4301656 | Выключатель | 1 |
| 33 | 4183689 | Выключатель | 1 |
| 34 | 4226219 | Выключатель тумблер | 1 |
| 36 | 4042098 | Колпачок | 2 |
| 37 | 4301680 | Жгут проводов | 1 |
| 45 | 4236267 | Реле | 2 |
| 50 | 4183190 | Выключатель концевой | 1 |
| 52 | 4505524 | Звуковой сигнал | 1 |
| 53 | J217084 | Шайба | 1 |
| 62 | M430616 | Винт | 7 |
| 63 | A590106 | Плоская шайба | 8 |
| 66 | J900825 | Болт | 2 |
| 68 | A590908 | Пружинная шайба | 2 |
| 69 | A590108 | Плоская шайба | 2 |
| 70 | M500807 | Гайка | 2 |
| 72 | J850414 | Винт | 6 |
| 74 | J850414 | Винт | 4 |
| 80 | 9089816 | Монитор панель | 1 |
| 81 | 3041631 | Сигнализация | 1 |
| 82 | 3041632 | Прокладка | 2 |
| 83 | 9089815 | Диоде логик | 2 |
| 84 | 4234373 | Винт | 6 |
| 85 | 4127782 | Лампа | 12 |
| 86 | 4249710 замена: 4306055 | Информационная табличка | 1 |
| 86 | 4306055 | Информационная табличка | 1 |
| 87 | 4249709 замена: 4306054 | Информационная табличка | 1 |
| 87 | 4306054 | Информационная табличка | 1 |
| 88 | 4264140 замена: 4306059 | Информационная табличка | 1 |
| 88 | 4306059 | Информационная табличка | 1 |
| 89 | 4264139 замена: 4306058 | Информационная табличка | 1 |
| 89 | 4306058 | Информационная табличка | 1 |
| 90 | 8043539 | Панель | 1 |
| 92 | 4247767 | Манжета резиновый | 1 |
| 93 | 4247768 | Манжета резиновый | 1 |
| 94 | 4220373 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
