Гидроцилиндр рулевого управления — HITACHI LX80

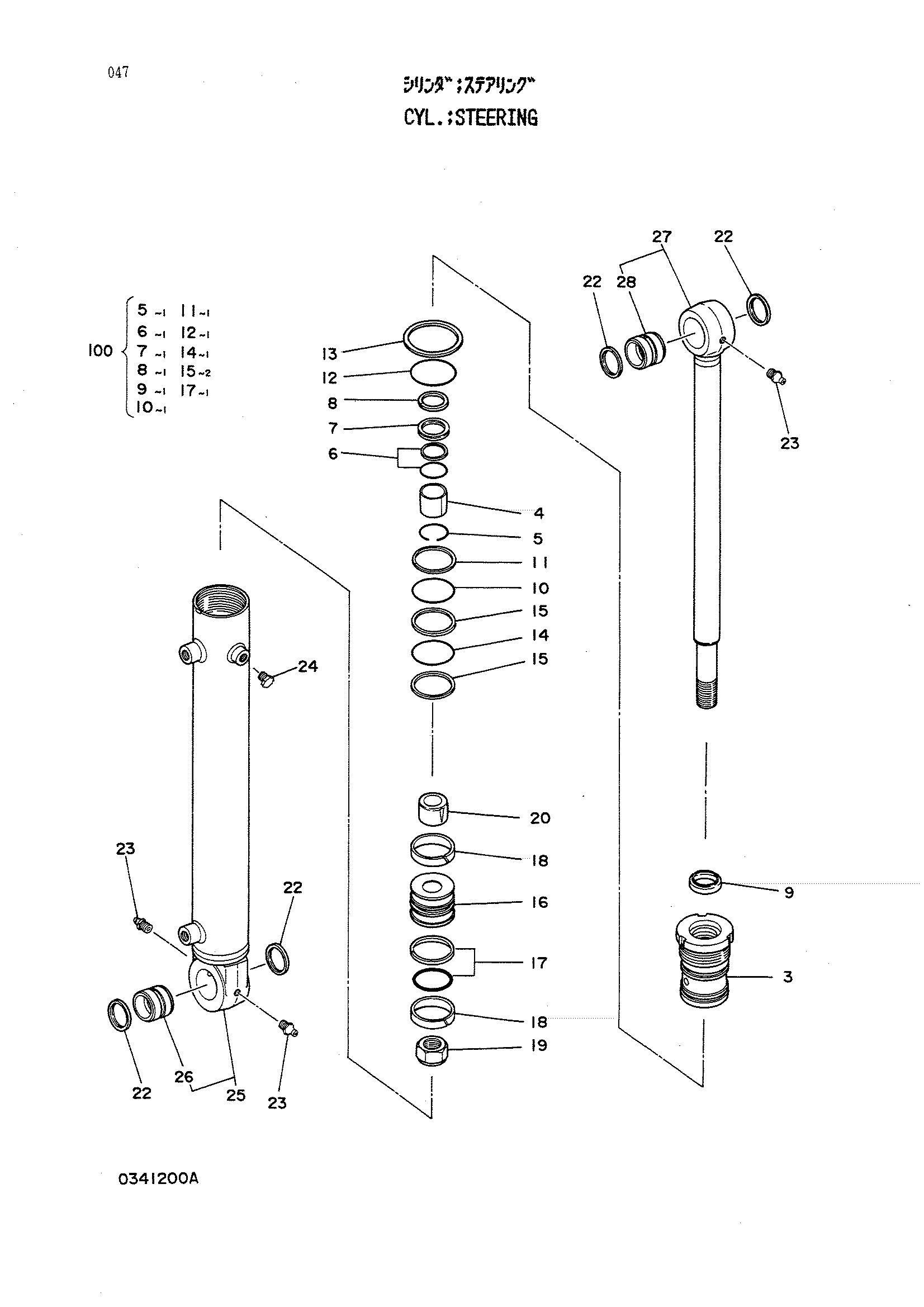

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4205272 | Гидроцилиндр рулевого управления | 1 | |
| 3 | 0341203 | Головка гидроцилиндра | 1 |
| 4 | 0109505 | Втулка | 1 |
| 5 | 0341204 | Стопорное кольцо | 1 |
| 6 | 0341205 | Уплотнительное кольцо | 1 |
| 7 | 0341206 | U-образная манжета | 1 |
| 8 | 0341207 | Опорное кольцо | 1 |
| 9 | 0293104 | Грязесъёмное кольцо | 1 |
| 10 | A811060 | Уплотнительное кольцо | 1 |
| 11 | 0341208 | Опорное кольцо | 1 |
| 12 | A810065 | Уплотнительное кольцо | 1 |
| 13 | 0105508 | Стопорная шайба | 1 |
| 14 | A811055 | Уплотнительное кольцо | 1 |
| 15 | 0341209 | Опорное кольцо | 2 |
| 16 | 0341210 | Поршень | 1 |
| 17 | 0341211 | Уплотнительное кольцо | 1 |
| 18 | 0341212 | Направляющее кольцо | 2 |
| 19 | 0109510 | U-образная гайка | 1 |
| 20 | 0341213 | Амортизирующий подшипник | 1 |
| 22 | 0341215 | Грязесъёмное кольцо | 4 |
| 23 | J75481 | Штуцер | 1 |
| 24 | 94-2011 | Пробка | 1 |
| 25 | 4231877 | Труба гидроцилиндра | 1 |
| 26 | 0341214 | Втулка пальца | 1 |
| 27 | 4231878 | Шток поршня | 1 |
| 28 | 0341214 | Втулка пальца | 1 |
| 100 | 4223636 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
